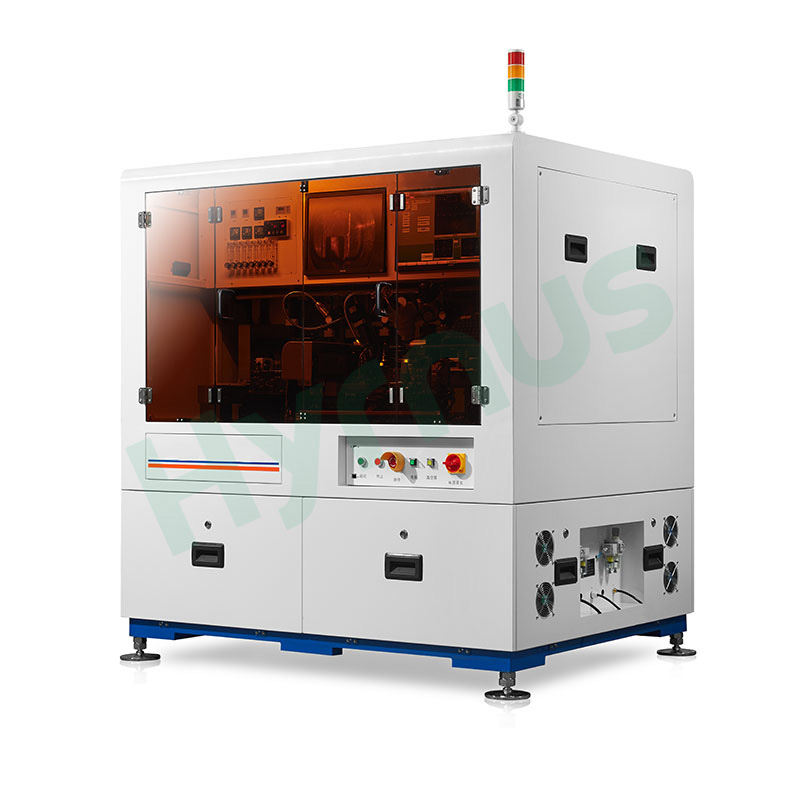

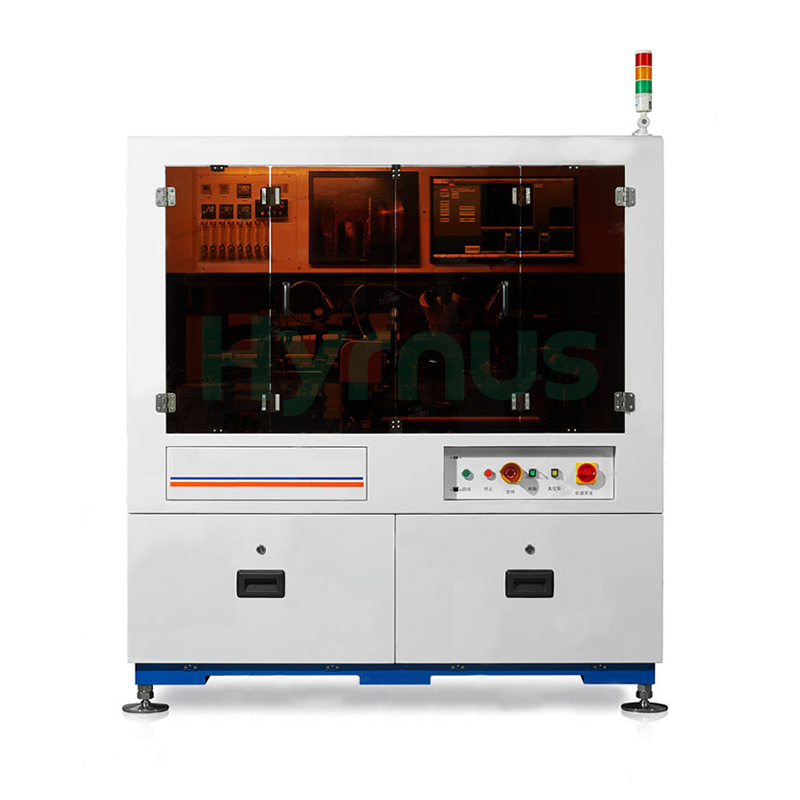

HY-EBT505 เป็นอุปกรณ์ยูเทคติกเฉพาะสำหรับบรรจุภัณฑ์ TO ที่ใช้งานร่วมกับฐาน TO56, TO9 และ TO38 ได้ ทำให้สามารถเชื่อมต่อชิ้นส่วนสองชิ้นบนฐานเดียวได้พร้อมกัน มาพร้อมกับระบบกำหนดตำแหน่งด้วยภาพ ตัวควบคุมมอเตอร์เชิงเส้น และแท่นยูเทคติกควบคุมอุณหภูมิคงที่พร้อมการป้องกันด้วยไนโตรเจน รวมถึงโครงสร้างการโหลด/ขนถ่ายแบบสายการผลิตและการตรวจจับการดูดด้วยระบบสุญญากาศ จึงให้ความแม่นยำในการประกอบสูงและกระบวนการที่เสถียร ช่วยลดความซับซ้อนของขั้นตอนการบรรจุภัณฑ์ และเพิ่มประสิทธิภาพการผลิตและผลผลิตของผลิตภัณฑ์สำเร็จรูป
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-EBT505สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องเชื่อมไดคัทแบบยูเทคติกอัตโนมัติเต็มรูปแบบสำหรับบรรจุภัณฑ์ TO เข้ากันได้กับ TO56/TO9/TO38
แนะนำผลิตภัณฑ์
HY-EBT505 เครื่องเชื่อมไดคัทแบบยูเทคติกอัตโนมัติเต็มรูปแบบสำหรับบรรจุภัณฑ์ TOเป็นอุปกรณ์ยูเทคติกเฉพาะที่ออกแบบมาสำหรับสายการผลิตบรรจุภัณฑ์ TO สามารถใช้งานร่วมกับฐาน TO56, TO9 และ TO38 และรองรับการเชื่อมยูเทคติกพร้อมกันของสองส่วนประกอบบนฐานเดียวเพื่อเพิ่มประสิทธิภาพขั้นตอนการทำงานบรรจุภัณฑ์ เครื่องจักรใช้โครงสร้างเหล็กผสมหินอ่อนขับเคลื่อนด้วยมอเตอร์เชิงเส้น ให้ความแม่นยำในการกำหนดตำแหน่งที่ยอดเยี่ยมและการทำงานที่เสถียรในระยะยาว มาพร้อมกับระบบกำหนดตำแหน่งด้วยภาพหลายสถานี ตัวควบคุมมอเตอร์เชิงเส้น แท่นยูเทคติกอุณหภูมิคงที่พร้อมการป้องกันด้วยไนโตรเจน กลไกการโหลดและขนถ่ายสายการประกอบ และหน่วยตรวจจับการดูดสุญญากาศ อุปกรณ์นี้จึงมีความแม่นยำในการติดตั้งสูงมากและประสิทธิภาพการประมวลผลที่สม่ำเสมอในระหว่างการผลิตจำนวนมาก แท่นปรับเทียบในตัวสำหรับฐานรองและแม่พิมพ์ทั้งหมดให้การชดเชยมุมแบบเรียลไทม์สำหรับวัสดุ ช่วยลดความถี่ในการปรับด้วยตนเองได้อย่างมีประสิทธิภาพ ช่วยลดความซับซ้อนของขั้นตอนการบรรจุภัณฑ์ เพิ่มประสิทธิภาพการผลิต และเพิ่มผลผลิตของผลิตภัณฑ์สำเร็จรูปสำหรับการผลิตบรรจุภัณฑ์ TO มาตรฐานได้อย่างมาก

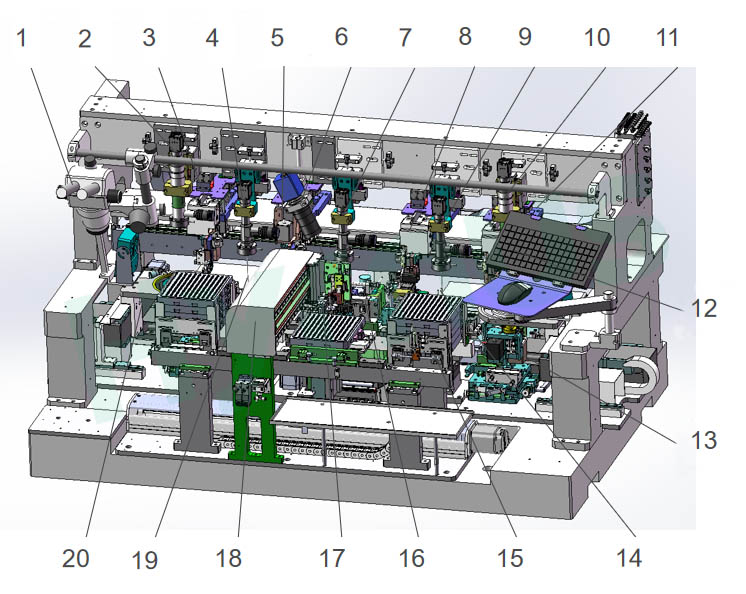

รายการส่วนประกอบ
| เลขที่ | ชื่อภาษาอังกฤษ |
| 1 | กลไกของกล้องจุลทรรศน์ |
| 2 | ค้นหาฮีทซิงค์ CCD1 |
| 3 | เครื่องมือจับยึดแผ่นระบายความร้อน |
| 4 | การจัดตำแหน่งด้านหน้าของฮีทซิงค์ CCD2 |
| 5 | เครื่องมือติดตั้งฮีทซิงค์ |
| 6 | การตรวจสอบ CCD3 |
| 7 | การสังเกตยูเทคติก CCD4 |
| 8 | เครื่องมือจับยึดแม่พิมพ์ |
| 9 | การจัดตำแหน่งด้านหน้าของแม่พิมพ์ CCD5 |
| 10 | การค้นหาแบบ Die Search CCD6 |
| 11 | เครื่องมือหยิบแม่พิมพ์ |
| 12 | คอนโซลคีย์บอร์ด |
| 13 | กลไกไดและเวเฟอร์ |
| 14 | กลไกการจัดตำแหน่งแม่พิมพ์ |
| 15 | กลไกการโหลดและขนถ่ายอุปกรณ์ยึดซ็อกเก็ต |
| 16 | ขั้นตอนยูเทคติก |
| 17 | พลิกนิ้ว |
| 18 | เครื่องมือจับซ็อกเก็ต |
| 19 | กลไกการจัดตำแหน่งฮีทซิงค์ |
| 20 | กลไกระบายความร้อนและเวเฟอร์ |
คุณสมบัติของผลิตภัณฑ์
1. เดอะHY-EBT505เป็นอุปกรณ์การผลิตพิเศษที่ออกแบบมาเพื่อเชื่อมยึดชิ้นส่วนย่อยเข้ากับฐาน TO ด้วยความร้อน โดยสามารถใช้งานร่วมกับข้อกำหนด TO56, TO9 และ TO38 ได้
2. ช่วยให้เกิดการเชื่อมประสานแบบยูเทคติกพร้อมกันของส่วนประกอบสองชนิดบนฐานเดียวกัน ทำให้กระบวนการบรรจุภัณฑ์ง่ายขึ้นและเพิ่มผลผลิตของผลิตภัณฑ์สำเร็จรูป
3. ชิ้นส่วนย่อยจะถูกป้อนผ่านฟิล์มตัดสีน้ำเงินที่มีฟังก์ชันการระบุ การหยิบและวาง และการปรับเทียบแบบอิสระ ฐาน TO ใช้การโหลดและขนถ่ายแบบสายการประกอบเพื่อเพิ่มประสิทธิภาพการผลิตโดยรวม
4. การจัดวางวัสดุใช้ระบบจดจำภาพ พร้อมการชดเชยตำแหน่งและมุม เพื่อรับประกันความแม่นยำในการยึดติดสูง
5. หัวฉีดของหุ่นยนต์ใช้ระบบดูดและวางแบบสุญญากาศ เซ็นเซอร์วัดการไหลจะตรวจจับการดูดวัสดุที่สำเร็จ และมีหน่วยทำลายสุญญากาศด้วยไนโตรเจนเพื่อรับประกันความแม่นยำในการผลิต โดยให้แรงดูดที่เบาและคงที่
6. แท่นยูเทคติกมีโครงสร้างอุณหภูมิคงที่ พร้อมการควบคุมอุณหภูมิที่เสถียรและการป้องกันด้วยไนโตรเจนระหว่างการทำงาน ซึ่งช่วยให้ได้ผลลัพธ์การเชื่อมยูเทคติกที่เชื่อถือได้
7. ตัวควบคุมแกน X ขับเคลื่อนด้วยมอเตอร์เชิงเส้นเพื่อรักษาความแม่นยำสูงเป็นพิเศษพร้อมทั้งเพิ่มประสิทธิภาพการผลิต
ภาพรวมส่วนประกอบหลัก
| ชื่อส่วนประกอบ | คำอธิบาย |
| 1. โครงหลัก | ใช้ฐานผสมระหว่างหินอ่อนและเหล็ก พร้อมระบบขับเคลื่อนมอเตอร์เชิงเส้นสำหรับแกน X ความแม่นยำในการกำหนดตำแหน่งสูงถึง 2 ไมโครเมตร และความสามารถในการทำซ้ำ ±0.5 ไมโครเมตร มาพร้อมกับกลุ่มแขนกลอิสระ 4 กลุ่ม เพื่อทำการหยิบและยึดชิ้นส่วนย่อย และการหยิบและยึดชิ้นส่วนไดอย่างอิสระ ให้การทำงานที่เสถียรและความแม่นยำในการประมวลผลที่ยอดเยี่ยม |
| 2. กลไกการเลือกและยึดติด | แบ่งออกเป็นโมดูลการหยิบและการยึดติด หัวฉีดยึดติดที่มีกลไกการหมุนจะทำการแก้ไขมุมรองระหว่างการยึดติด หัวฉีดแม่พิมพ์เบกาไลต์รองรับแรงดันการยึดติดที่ปรับได้ตั้งแต่ 20 กรัมถึง 100 กรัมสำหรับการเคลือบแบบยืดหยุ่นและการป้องกันแม่พิมพ์ |
| 3. แท่นวางเวเฟอร์ | ใช้งานร่วมกับวงแหวนเวเฟอร์ขนาด 6 นิ้วได้ มาพร้อมกับแท่นเคลื่อนที่ XY และโมดูลพินดีดออก มีโหมดการแยกชิ้นส่วนสองโหมดให้เลือกใช้ ได้แก่ การดีดพินขึ้นด้านบน และการยืดฟิล์มสีน้ำเงินลงด้านล่างเพื่อแยกชิ้นส่วนออกจากเทปตัดอย่างมั่นคง |
| 4. แท่นรองและแท่นสอบเทียบแม่พิมพ์ | แท่นปรับเทียบฐานรองรองรับการแก้ไขการหมุน θ แท่นปรับเทียบแม่พิมพ์ใช้ระบบการเคลื่อนที่ XYθ 3 แกนของ GMT เพื่อชดเชยการเบี่ยงเบนของมุมพื้นผิวแบบเรียลไทม์ ทั้งสองแท่นติดตั้งเซ็นเซอร์วัดแรงดันเพื่อปรับเทียบแรงดันหัวฉีด |
| 5. พลิกนิ้ว | โครงสร้างการหนีบแบบสองนิ้วเชื่อมต่อการโหลดและการขนถ่ายฐาน ตัวหนีบสามารถพลิกได้ 90° การพลิกและการเคลื่อนที่ของแกน XY นั้นขับเคลื่อนด้วยมอเตอร์ทั้งหมด เพื่อให้เกิดความสมดุลระหว่างประสิทธิภาพการถ่ายโอนและความแม่นยำในการกำหนดตำแหน่ง |
| 6. ขั้นตอนยูเทคติก | ท่อความร้อนให้ความร้อนคงที่โดยมีความคลาดเคลื่อน ±5 องศาเซลเซียส℃ ทนต่ออุณหภูมิได้ดี ระบบจ่ายไนโตรเจนเย็นและร้อนแบบคู่ช่วยแยกออกซิเจนเพื่อป้องกันการเกิดออกซิเดชันของฐานและชิ้นส่วนภายใต้อุณหภูมิสูง พร้อมโซนอุ่นล่วงหน้าเพื่อให้มั่นใจได้ถึงการเชื่อมติดแบบยูเทคติกที่เชื่อถือได้ |
| 7. หลักการทำงานของขั้นตอนยูเทคติก | 1. นิ้วป้อนส่งฐานเข้าสู่แท่นยูเทคติก 2. แท่นยูเทคติกเลื่อนลงเพื่อจำกัดตำแหน่งของฐาน 3. ก้านดีดขึ้น นิ้วป้อนหดกลับ 4. ก้านอัดล็อคฐานเพื่อกำหนดตำแหน่งที่แม่นยำ |
| 8. โมดูลการโหลดและขนถ่ายอัตโนมัติ | สถานีทั้งหมดและแกน Z ขับเคลื่อนด้วยมอเตอร์สเต็ปเปอร์เพื่อการเคลื่อนไหวที่ราบรื่นและการกำหนดตำแหน่งที่แม่นยำ การออกแบบการเคลื่อนย้ายสถานีแบบสายการผลิต พร้อมความกว้างรางที่ปรับได้เพื่อให้เข้ากันได้กับถาดวัสดุหลายประเภท |
| 9. ระบบตรวจจับภาพ CCD | เครื่องจักรนี้ติดตั้งชุดกล้องมองภาพอุตสาหกรรม Hikvision 5MP จำนวน 4 ชุด พร้อมเลนส์ซูม 4 เท่า และแหล่งกำเนิดแสงแบบวงแหวนและแบบเฉพาะจุดที่ปรับได้ด้วยซอฟต์แวร์ โดยมีสถานีตรวจสอบ CCD จำนวน 6 สถานี สถานีเหล่านี้สามารถค้นหาและแก้ไขตำแหน่งใต้ฐานยึด ระบุด้านหน้าและด้านหลังของชิ้นส่วน และตรวจสอบยูเทคติกแบบเรียลไทม์ได้อย่างอิสระ เพื่อเพิ่มความแม่นยำในการยึดติดและการบรรจุภัณฑ์อย่างมาก |
| 10. เครื่องมือเคลื่อนย้ายฐาน | ระบบเชื่อมต่อแกน YZ คู่ ช่วยให้การลำเลียงวัสดุมีความเร็วสูงและแม่นยำสูง หัวฉีดผสานโครงสร้างบัฟเฟอร์และเซ็นเซอร์ตรวจจับสุญญากาศ SMC โดยจะส่งสัญญาณเตือนบัฟเฟอร์หากหมุดฐานติดขัด เพื่อป้องกันความเสียหายของวัสดุ |
ข้อกำหนดทางเทคนิค
| รายการ | ข้อกำหนด |
| ขนาดของอุปกรณ์ | 1690×1320×1820 มม. |
| น้ำหนัก | 1500 กก. |
| พลัง | 6 กิโลวัตต์ |
| ความดันอากาศ | 0.4～0.6 เมกะปาสคาล |
| แรงดันไฟฟ้า | 220 โวลต์ |
| ความแม่นยำในการกำหนดตำแหน่ง | ±10 µm |
| ความแม่นยำของมุม | ±1° |
| แรงดันการยึดติดของแม่พิมพ์ | 10～50 กรัม |
| ขนาดเวเฟอร์ | 6" |
| ขั้นตอนยูเทคติก | 1 ชุด (ใช้ได้กับ TO56, TO9, TO38) |
| ขนาดแม่พิมพ์ | 0.2～1 มม. |
