เครื่องเชื่อมชิปแบบอัตโนมัติเต็มรูปแบบ มัลติฟังก์ชั่น สำหรับบรรจุภัณฑ์ยูเทคติกหลายชิป COB และ COC

แนะนำผลิตภัณฑ์

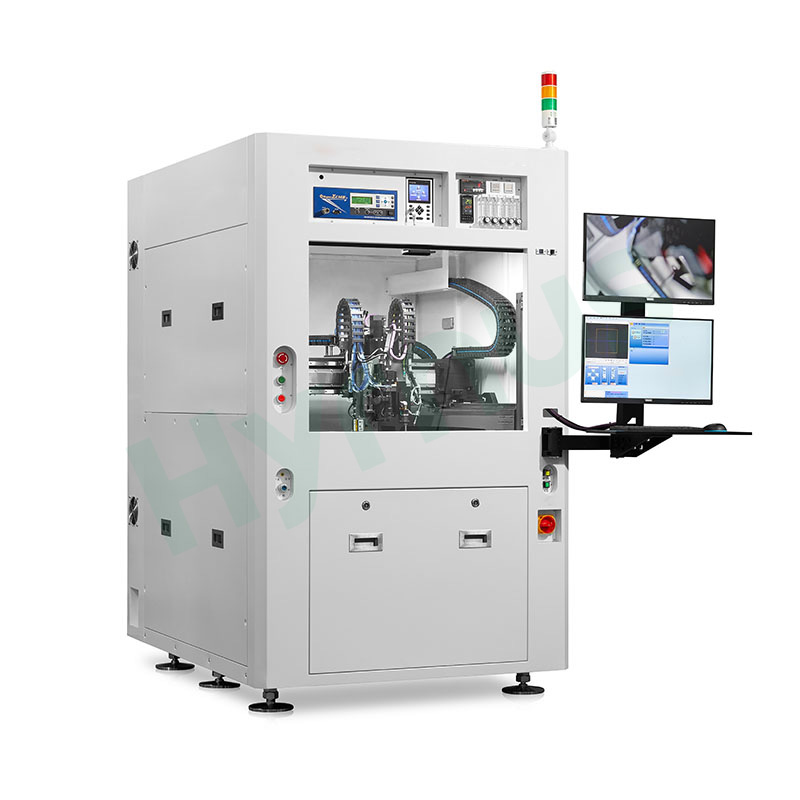

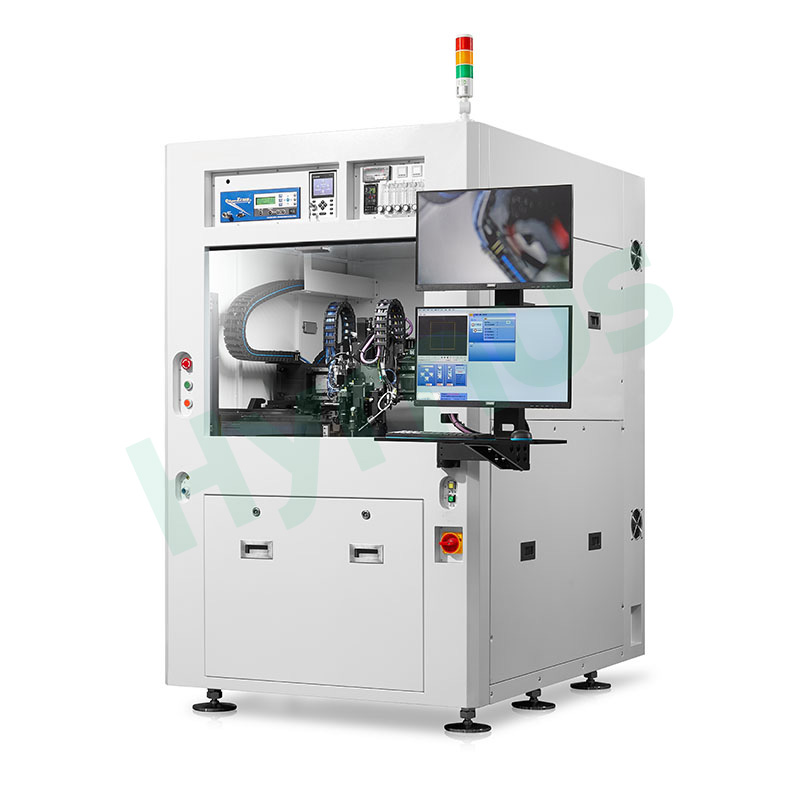

HY-GD800 เครื่องเชื่อมไดคัทแบบอัตโนมัติเต็มรูปแบบและใช้งานได้หลายฟังก์ชัน ออกแบบมาสำหรับการติดตั้งชิปหลายตัวและการบรรจุแบบยูเทคติกในกระบวนการ COB/COC รองรับวิธีการเชื่อมต่อสองวิธี ได้แก่ การเชื่อมต่อแบบจ่ายสารยึดติดและการเชื่อมต่อแบบยูเทคติกด้วยความร้อน มาพร้อมกับโครงสร้างแบบขับเคลื่อนคู่และระบบกำหนดตำแหน่งด้วยภาพ CCD ความแม่นยำสูง หัวเชื่อมต่อสามารถสลับระหว่างหัวดูดและหัวจ่ายสารยึดติดได้โดยอัตโนมัติ ใช้งานร่วมกับถาดชิปขนาด 2/4 นิ้วและเวเฟอร์ขนาด 6/8 นิ้ว พร้อมระบบโหลดและขนถ่ายเวเฟอร์อัตโนมัติ สามารถเชื่อมต่อกับสายการผลิตอัตโนมัติผ่านรางลำเลียงเสริม และสูตรการเชื่อมต่อทั้งหมดสามารถแก้ไขได้อย่างสมบูรณ์เพื่อการผลิตที่กำหนดเอง

เครื่องนี้ประกอบด้วยโมดูลหลัก 4 โมดูล ได้แก่ โครงสร้างแบบแกนหมุนคู่ที่เสถียร มีระยะการเคลื่อนที่ XY 560×560 มม. และความแม่นยำในการทำซ้ำ ±0.5 ไมโครเมตร หัวเชื่อมแบบครบวงจรพร้อม CCD คู่ ระบบควบคุมแรง ระบบจ่ายวัสดุ และระบบตรวจสอบด้วยรังสียูวี แท่นวางวัสดุที่ปรับแต่งได้ และตัวลำเลียงอเนกประสงค์พร้อมระบบโหลดอัตโนมัติสองด้านสำหรับการทำงานแบบไร้คนควบคุม โดยมีส่วนประกอบมาตรฐานทั้งหมด 12 ชิ้น เพื่อรับประกันประสิทธิภาพการบรรจุภัณฑ์ที่มีความแม่นยำสูง

รายการส่วนประกอบ

คุณสมบัติของผลิตภัณฑ์

1. ออกแบบมาเพื่อกระบวนการประกอบชิปหลายตัวที่มีความแม่นยำสูงและกระบวนการบรรจุภัณฑ์แบบยูเทคติก

2. เหมาะสำหรับการยึดติดแผ่นรองรับและชิปโดยใช้การจ่ายสารยึดติด (dispensing die attach) หรือการเชื่อมแบบยูเทคติกด้วยความร้อน (thermal eutectic bonding) ในกระบวนการผลิต COB/COC

3. มาพร้อมกับโครงสร้างแบบมอเตอร์เชิงเส้นคู่และระบบกำหนดตำแหน่งด้วยภาพ CCD ความแม่นยำสูง เพื่อรับประกันความแม่นยำในการติดตั้งที่ยอดเยี่ยม

4. หัวเชื่อมจะสลับระหว่างหัวดูดและหัวจ่ายโดยอัตโนมัติ เพื่อรองรับชิ้นส่วนอิเล็กทรอนิกส์ประเภทต่างๆ

5. สามารถใช้งานร่วมกับถาดใส่ชิปขนาดมาตรฐาน 2 นิ้วและ 4 นิ้ว, แผ่นเวเฟอร์ขนาด 6 นิ้วและ 8 นิ้ว; รองรับการโหลดและขนถ่ายแผ่นเวเฟอร์อัตโนมัติ

6. มีรางลำเลียงวัสดุตั้งต้นเสริมให้เลือกใช้ เพื่อเชื่อมต่อกับเครื่องจักรภายนอกสำหรับการผลิตจำนวนมากแบบต่อเนื่อง

7. ผู้ใช้สามารถปรับแต่งสูตรการเชื่อมต่อ พารามิเตอร์การจัดวางภาพ และลำดับการติดตั้งได้อย่างอิสระ

โมดูลการทำงานหลัก



ชื่อโมดูล	คำอธิบาย

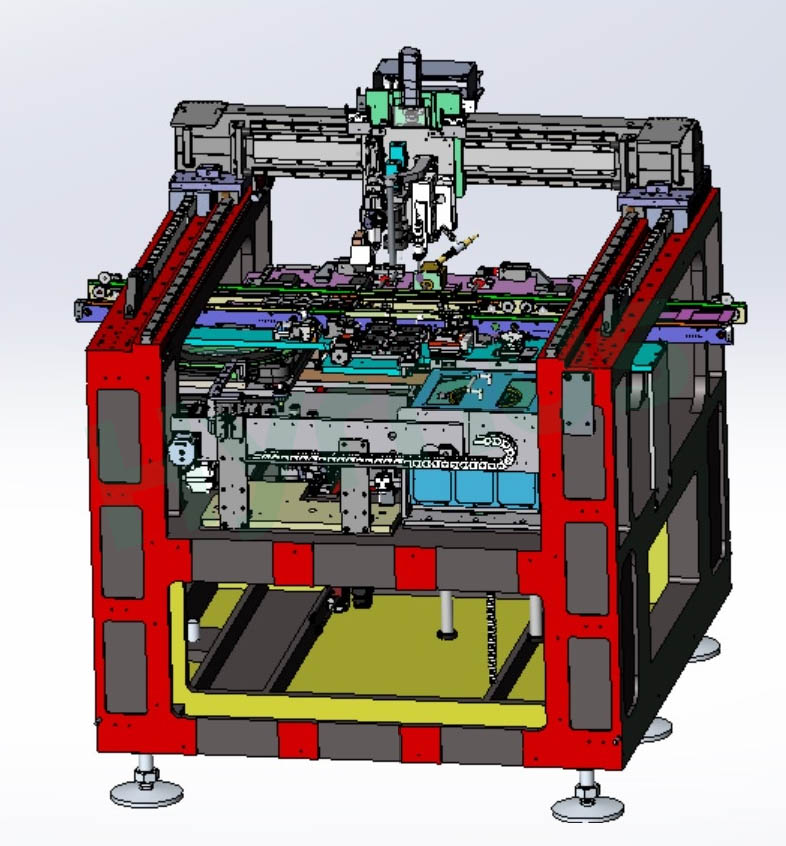

1. ระบบโครงสร้างเครนแบบขับเคลื่อนคู่	ใช้โครงสร้างแบบก้านโยกขับเคลื่อนด้วยมอเตอร์เชิงเส้นคู่ที่มีระยะการเคลื่อนที่ XY ขนาด 560×560 มม. เพื่อช่วงการเคลื่อนที่กว้างและระยะชักยาว มาพร้อมฐานเหล็กหล่อแบบบูรณาการ ทำให้การทำงานมีเสถียรภาพและมีความแม่นยำในการกำหนดตำแหน่งซ้ำสูงถึง ±0.5 μm
2. ชุดหัวเชื่อม	แกน Z ขับเคลื่อนด้วยสกรูนำความแม่นยำสูงและมอเตอร์เซอร์โว ระบบตรวจจับภาพ CCD คู่ สามารถตรวจจับชิปขนาดเล็กถึง 0.1×0.1 มม. โมดูลควบคุมแรง ZR เปลี่ยนหัวฉีดอัตโนมัติด้วยแรงยึดติดที่ปรับได้ 20–500 กรัม ผสานรวมระบบจ่ายวัสดุ ระบบวัดความสูงคู่ ระบบอบแห้งด้วยรังสียูวี และระบบตรวจสอบ CCD แบบเรียลไทม์
3. แท่นขนถ่ายวัสดุ	การกำหนดค่ามาตรฐานประกอบด้วย CCD มุมมองด้านล่าง แท่นสอบเทียบ ที่เก็บหัวฉีด และเครื่องสอบเทียบแรง อุปกรณ์เสริมที่เลือกได้: สายพานลำเลียงแบบอินไลน์ นิตยสารเวเฟอร์ แท่นยูเทคติกควบคุมอุณหภูมิคงที่ และหน่วยโหลด/ขนถ่ายอัตโนมัติ เพื่อการป้อนวัสดุที่ยืดหยุ่นและการบูรณาการสายการผลิต
4. พาหนะขนส่งวัสดุ	สามารถใช้งานร่วมกับถาดใส่ชิปขนาดมาตรฐาน 2/4 นิ้ว, ตัวยึดแผ่นเวเฟอร์, และแผ่นเวเฟอร์ขนาด 6 นิ้วและ 8 นิ้ว เพื่อรองรับการผลิตชิปขนาดต่างๆ
5. ระบบขนถ่ายสินค้าอัตโนมัติ	สามารถติดตั้งชุดขนถ่ายพร้อมถาดแบบกรงได้ทั้งสองด้านของเครื่องจักร ระบบป้อนและเก็บรวบรวมแบบวนรอบอัตโนมัติเต็มรูปแบบช่วยให้สามารถผลิตได้อย่างต่อเนื่องโดยไม่ต้องมีผู้ควบคุมดูแล
