เครื่องติดชิ้นส่วนอิเล็กทรอนิกส์อัตโนมัติ พร้อมแม็กกาซีนหัวฉีด 12 หัว สำหรับบรรจุภัณฑ์แบบติดกาวฟลิปชิป

แนะนำผลิตภัณฑ์

HY-GD3000 เครื่องเชื่อมแม่พิมพ์อัตโนมัติ ได้รับการออกแบบมาสำหรับบรรจุภัณฑ์ชิปแบบใช้กาวทุกประเภท พร้อมลำดับการติดตั้งที่ตั้งโปรแกรมได้อย่างสมบูรณ์เพื่อให้เหมาะกับเวิร์กโฟลว์การผลิตที่กำหนดเอง รองรับการโหลดและขนถ่ายแบบอัตโนมัติในสายการผลิต รองรับอุปกรณ์จับยึดขนาดสูงสุด 300×200 มม. และมาพร้อมกับหัวจ่าย 12 หัวที่สลับได้อัตโนมัติ หัวฉีดรับ 12 หัว และหมุดดัน 5 ตัว สามารถรองรับเวเฟอร์ขนาดสูงสุด 12 นิ้ว

เครื่องนี้มีระบบจ่ายกาวสองแบบ ได้แก่ การจ่ายกาวด้วยเข็มฉีดยาและการป้อนกาวหลายถาดพร้อมกัน ควบคู่กับการควบคุมแรงกดแกน Z แบบวงปิดเต็มรูปแบบ ซึ่งให้แรงยึดติดที่น้อยที่สุดเพียง 10±1 กรัม เพื่อปกป้องชิ้นส่วนขนาดเล็ก และยังมีฟังก์ชันการติดตั้งแบบหมุน 180 องศาสำหรับชิปพลิกกลับ เพื่อตอบสนองความต้องการด้านบรรจุภัณฑ์ขั้นสูง

ด้วยระบบตรวจสอบภาพคู่แบบหลายช่องทาง ทำให้สามารถมองเห็นกระบวนการประกอบทั้งหมดได้อย่างชัดเจน ส่งผลให้ได้ประสิทธิภาพการประมวลผลที่สม่ำเสมอ เสถียร และแม่นยำเป็นพิเศษสำหรับการผลิตเซมิคอนดักเตอร์ไมโครชิปจำนวนมาก

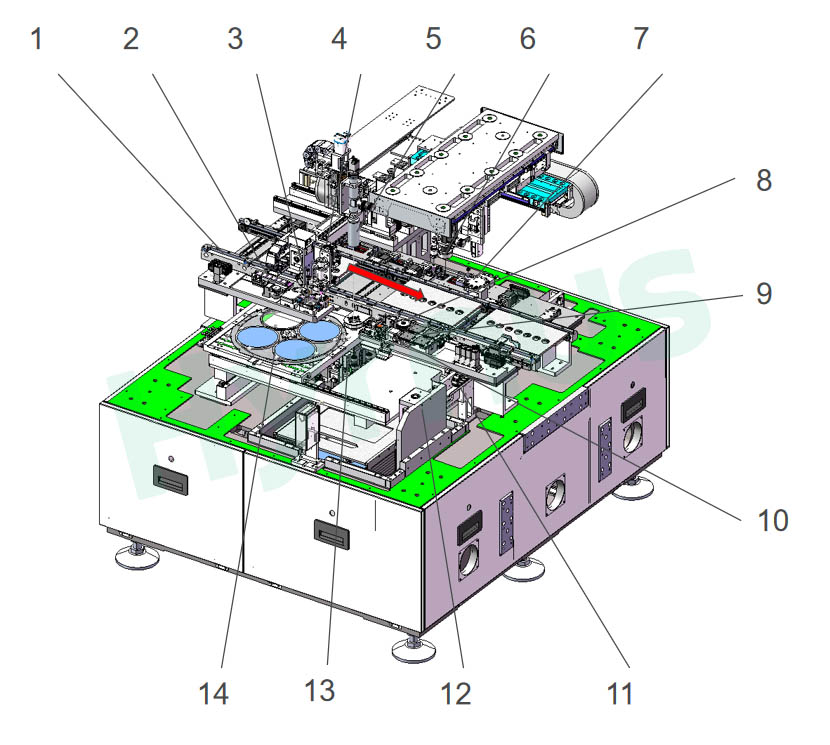

รายการส่วนประกอบ

คุณสมบัติของผลิตภัณฑ์

1. สามารถใช้งานร่วมกับกระบวนการบรรจุชิปแบบใช้กาวและขั้นตอนการติดตั้งแบบตั้งโปรแกรมได้หลากหลายรูปแบบ

2. รองรับการโหลดและขนถ่ายแบบอินไลน์ ขนาดอุปกรณ์จับยึดสูงสุด: 300×200 มม.

3. หัวฉีด 12 แบบที่สามารถเปลี่ยนได้อัตโนมัติ และหมุดดัน 5 อัน

4. รองรับเวเฟอร์ขนาดสูงสุด 12 นิ้ว

5. โหมดการจ่ายกาวสองแบบ: การจ่ายด้วยเข็มฉีดยาและถาดกาวอเนกประสงค์

6. ระบบควบคุมแรงแกน Z แบบวงปิดเต็มรูปแบบ แรงยึดติดขั้นต่ำ: 10±1 กรัม

7. รองรับการติดตั้งชิปแบบฟลิปชิป

8. แสดงภาพกระบวนการติดตั้งทั้งหมด

โมดูลการทำงานหลัก



ชื่อส่วนประกอบ	คำอธิบาย
นิตยสารเคล็ดลับสายพานลำเลียงและการเชื่อมต่อ	สายพานลำเลียงสามารถปรับความกว้างได้สูงสุด 200 มม. มีแคลมป์เชิงกลที่สถานีจ่ายและเชื่อมต่อ และแม็กกาซีนหัวฉีดแบบหมุนได้บรรจุหัวฉีดได้สูงสุด 12 หัว
ถาดเก็บหัวจุ่มและถาดใส่กาว	บรรจุหัวจุ่มกาวได้ 12 ขนาด สำหรับขนาดจุดต่างๆ; ถาดใส่กาวคู่สำหรับกาวสองชนิด; ระบบทำความสะอาดอัตโนมัติและการปรับระดับความสูงของเข็มจ่ายกาว
เครื่องมือจ่ายสารและ CCD1	หุ่นยนต์ควบคุมการเคลื่อนที่ XYZ พร้อม CCD สำหรับการจ่ายสารที่มีความแม่นยำสูง รองรับการจุ่มและการจ่ายสารด้วยเข็มฉีดยา การวัดความสูงแบบสัมผัสและไม่สัมผัส
เครื่องมือจับยึดชิ้นงานและระบบกำหนดตำแหน่ง CCD	CCD2 โฟกัสอัตโนมัติสำหรับชิ้นส่วนที่ติดบนเทปสีน้ำเงิน, CCD3 สำหรับการจัดตำแหน่งพื้นผิวและชิ้นส่วน; ตัวควบคุมการเคลื่อนที่แบบ XYZR ด้วยมอเตอร์เชิงเส้นเพื่อการเคลื่อนที่ที่เสถียร; ระบบควบคุมแรง Z แบบวงปิดเต็มรูปแบบพร้อมสวิตช์ควบคุมตำแหน่ง/แรงบิด
โมดูลฟลิปชิป, ตัวโหลดถาดได และ CCD4 แบบมองจากด้านบน	การตรวจจับด้านหลัง CCD4 สำหรับการกำหนดตำแหน่งแม่พิมพ์; ตัวเลือก 180掳 โมดูลพลิกแผ่นเวเฟอร์, ถาดเวเฟอร์ขนาด 2 นิ้ว 4 ชิ้น (ไม่มีฟังก์ชันพลิกแผ่น); เซ็นเซอร์วัดแรงดันสำหรับปรับเทียบแรงกดหัวฉีด; แผ่นสอบเทียบสำหรับตรวจสอบความแม่นยำในการยึดติด
ระบบการขนถ่ายสินค้าด้วยเทปสีน้ำเงิน	แขนกลจับยึดจะเคลื่อนย้ายเทปสีน้ำเงินระหว่างแม็กกาซีนและแท่นทำงาน ชุดยกแม็กกาซีนจะโหลด/ขนถ่ายเทปสีน้ำเงินหลายชั้นโดยอัตโนมัติ
ระบบหมุดดีดออก	รองรับการดีดขึ้นด้านบนและการลอกลงด้านล่าง; แม็กกาซีนใส่หมุดดีดพร้อมชุดหมุด 5 ชุด สำหรับการลอกแม่พิมพ์หลายขนาด
โต๊ะทำงานสำหรับเวเฟอร์ริง	โมดูล XY ช่วยให้การเคลื่อนที่ของเวเฟอร์มีความแม่นยำสูง สามารถยึดเทปสีน้ำเงินขนาด 12 นิ้วได้ 1 ชิ้น หรือขนาด 6 นิ้วได้ 4 ชิ้น เพื่อเพิ่มประสิทธิภาพการผลิต
โครงเครื่องจักร	โครงเหล็กหล่อและอะลูมิเนียมหล่อขึ้นรูป พร้อมการวิเคราะห์ความแข็งและความคลาดเคลื่อนเชิงโมดอล การหล่อขึ้นรูปที่ผ่านการคลายความเครียดช่วยให้การทำงานมีเสถียรภาพในระยะยาว
ระบบบรรจุและถอดแม็กกาซีน (อุปกรณ์เสริม)	ระบบโหลด/ขนถ่ายแม็กกาซีนเสริม: อุปกรณ์ยึดถาดเข้า/ออกอัตโนมัติสำหรับการจ่ายและการเชื่อมต่อแบบอินไลน์ การออกแบบแบบปิดสนิทช่วยป้องกันการปนเปื้อนของวัสดุ
