เครื่องทดสอบแรงดึงสายเชื่อมต่อสำหรับการทดสอบบรรจุภัณฑ์ IC

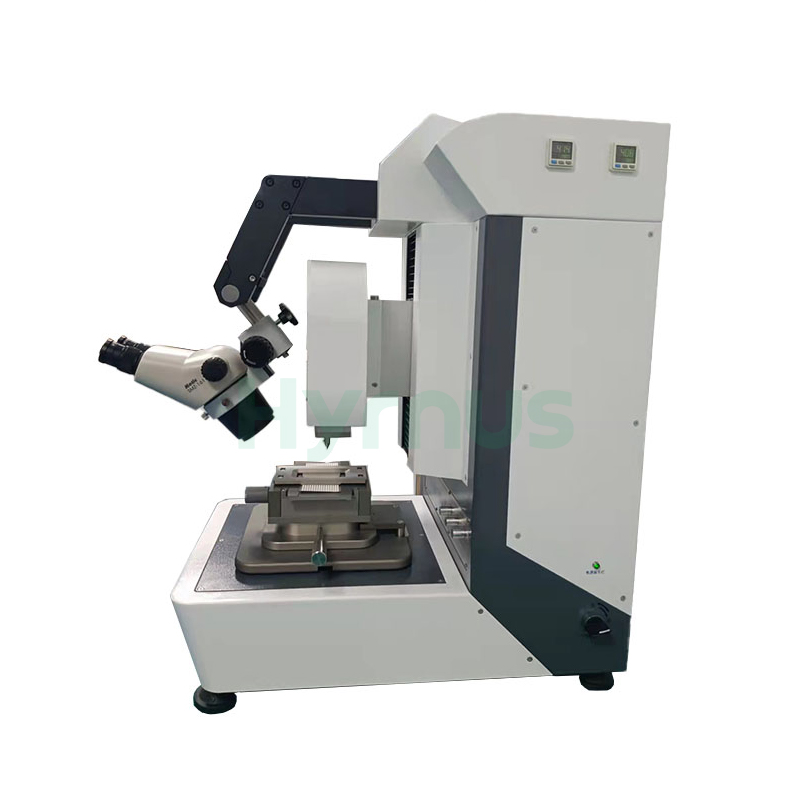

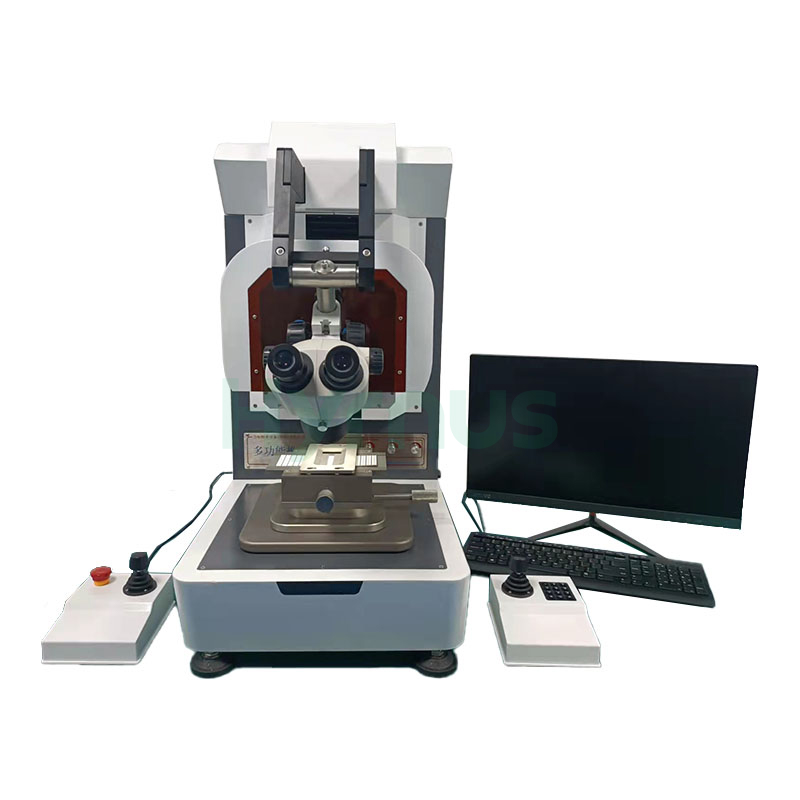

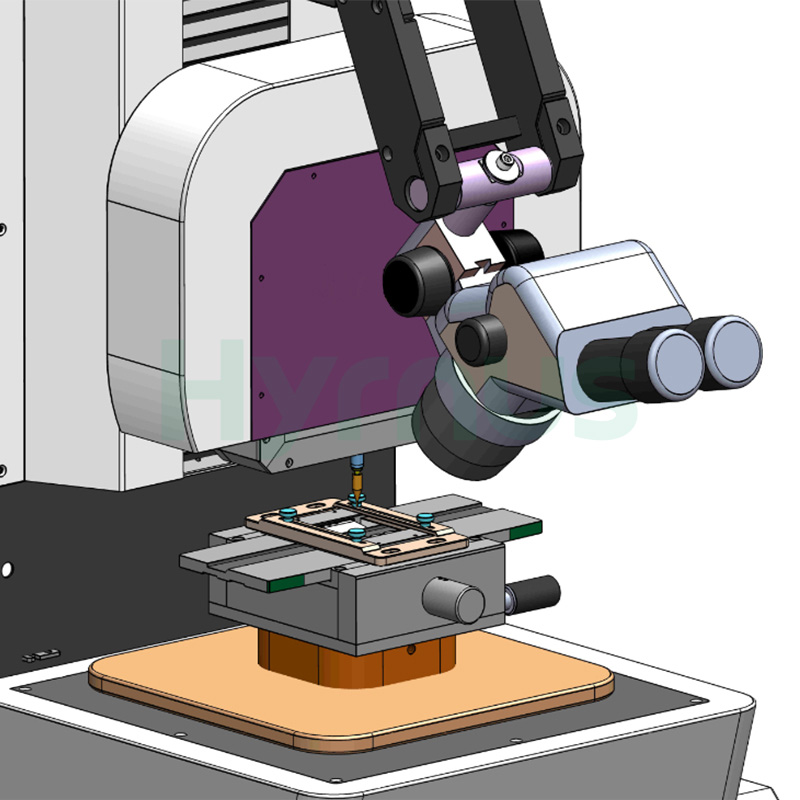

HY-PT8600เครื่องทดสอบแรงดึงของลวดเชื่อมเครื่องมือนี้สามารถทำการทดสอบความแข็งแรงของข้อต่อบัดกรีหลังการเชื่อมต่อสายไฟสำหรับไมโครอิเล็กทรอนิกส์ การทดสอบความแข็งแรงของกาวระหว่างข้อต่อบัดกรีและพื้นผิวของวัสดุรองรับ และการทดสอบความล้าจากการดันซ้ำของลูกบัดกรีได้ ซึ่งรวมถึงการทดสอบแรงดึงภายในของสายไฟ การทดสอบแรงดันของข้อต่อบัดกรีขนาดเล็ก การทดสอบแรงดันของลูกทอง การทดสอบแรงเฉือนของชิป การทดสอบแรงดันของชิ้นส่วน SMT และการทดสอบแรงดันโดยรวมของเมทริกซ์ BGA

แอปพลิเคชัน

• การทดสอบบรรจุภัณฑ์ LED
• การทดสอบบรรจุภัณฑ์เซมิคอนดักเตอร์ IC
• การทดสอบบรรจุภัณฑ์ TO
• การทดสอบบรรจุภัณฑ์โมดูลกำลัง IGBT
• การทดสอบบรรจุภัณฑ์ชิ้นส่วนออปโตอิเล็กทรอนิกส์
• ภาคยานยนต์
• อุตสาหกรรมการบินและอวกาศ
• การทดสอบผลิตภัณฑ์ทางทหาร
• การประเมินสถาบันวิจัย
• กิจกรรมการทดสอบ/วิจัยในสถาบันการศึกษาต่างๆ



ฟังก์ชันหลัก

หน้าที่หลักของอุปกรณ์นี้คือ การทดสอบความแข็งแรงของสายไฟหลังการเชื่อมต่อสำหรับชิ้นส่วนอิเล็กทรอนิกส์ขนาดเล็ก ประเมินความแข็งแรงของการยึดเกาะระหว่างข้อต่อบัดกรีและพื้นผิวของวัสดุรองรับ และประเมินความแข็งแรงของการเชื่อมต่อระหว่างแผ่นเวเฟอร์และพื้นผิวของเฟรม



คุณสมบัติของผลิตภัณฑ์

เลขที่	รายการ	คำอธิบาย
1	ระบบควบคุมตำแหน่ง	ระบบควบคุมตำแหน่ง 5 แกน พร้อมระยะการเคลื่อนที่แกน X/Y 100 มม. และแกน Z 80 มม. ออกแบบตามหลักสรีรศาสตร์ พร้อมจอยสติ๊กแบบ Hall-effect เพื่อการควบคุมแพลตฟอร์ม XYZ ที่ใช้งานง่าย และมีระบบป้องกันความปลอดภัยที่ครอบคลุม
2	โครงสร้างเชิงกลและแรงทดสอบ	โครงสร้างตัวถังแข็งแรงทนทาน รับน้ำหนักได้ 200 กก. แรงทดสอบสูงสุดแกน Y 100 กก. แรงทดสอบสูงสุดแกน Z 20 กก.
3	ระบบเวิร์กสเตชัน	ระบบเปลี่ยนโมดูลอัตโนมัติอัจฉริยะสำหรับเวิร์กสเตชัน ช่วยลดการเปลี่ยนโมดูลด้วยตนเอง เพิ่มประสิทธิภาพและความสะดวกในการทดสอบ
4	ประสิทธิภาพการวัด	เซ็นเซอร์ไดนามิกความแม่นยำสูงที่ผสานรวมกับอัลกอริธึมเชิงกลเฉพาะทาง ช่วยให้มั่นใจได้ถึงความแม่นยำในการวัดที่เสถียรและเชื่อถือได้ในทุกสภาพแวดล้อม
5	ระบบไฟส่องสว่าง	ระบบไฟ LED อัจฉริยะ: ปิดการทำงานโดยอัตโนมัติในช่วงที่ไม่ได้ใช้งาน และเปิดใช้งานเมื่อมีการใช้งาน



ข้อกำหนดอุปกรณ์

รายการ	ข้อกำหนด
แบบอย่าง	HY-PT8600

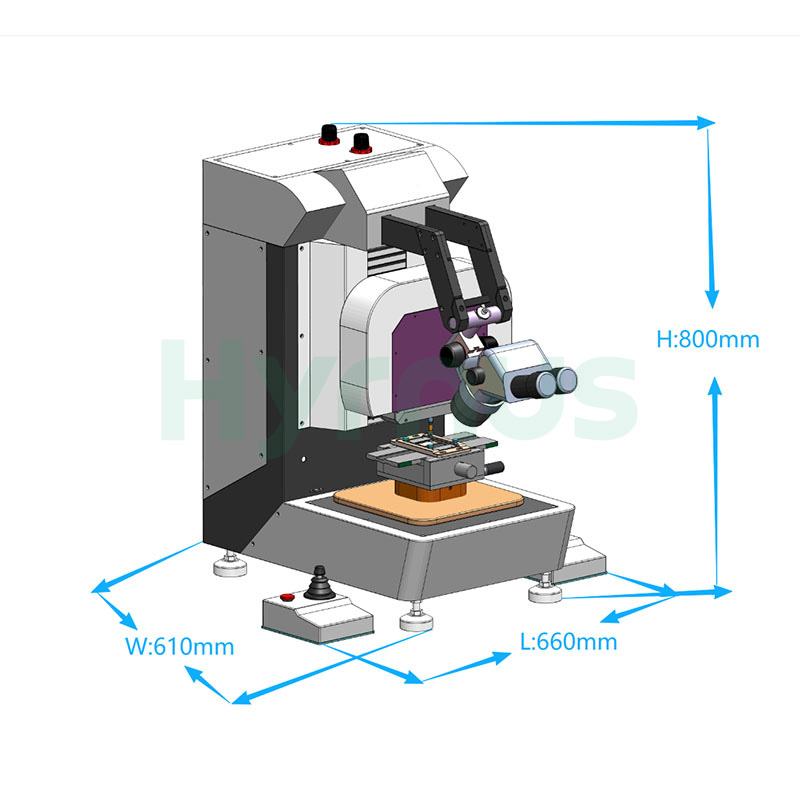

มิติ	660 มม.×610 มม.×800 มม. (รวมด้ามจับด้านซ้ายและขวา)
น้ำหนัก	ประมาณ 95 กิโลกรัม
แหล่งจ่ายไฟ	110V/220V@3.0A 50/60Hz
การจ่ายอากาศ	4.5–6 บาร์
คอมพิวเตอร์ควบคุม	คอมพิวเตอร์ Lenovo/HP ของแท้
ระบบปฏิบัติการ	Windows 10/Windows 11 ของแท้
กล้องจุลทรรศน์	กล้องจุลทรรศน์ซูมต่อเนื่องความละเอียดสูงมาตรฐาน (กล้องจุลทรรศน์สามตาพร้อมกล้อง CCD ความละเอียดสูงเป็นตัวเลือกเพิ่มเติม)
วิธีการเปลี่ยนเซ็นเซอร์	การสลับอัตโนมัติ (หลังจากเลือกรายการทดสอบในซอฟต์แวร์แล้ว เซ็นเซอร์ที่เกี่ยวข้องจะเคลื่อนไปยังสถานีทดสอบโดยอัตโนมัติ)
อุปกรณ์ยึดแท่น	หมุนได้ 360 องศา; แท่นวางใช้งานร่วมกับอุปกรณ์ทดสอบต่างๆ ได้
ระยะการเคลื่อนที่ที่มีประสิทธิภาพของสกรูนำแกน XY	100 มม.×100 มม. (ขยายได้ถึง 200 มม.)×ความสูง 200 มม. (พร้อมแท่นดูดสุญญากาศ) แรงทดสอบสูงสุด 100 กก.
ความเร็วในการเคลื่อนที่สูงสุดของแกน XY	ควบคุมได้อย่างอิสระผ่านจอยสติ๊กแบบ Hall-effect ความเร็วสูงสุด 6 มม./วินาที
สกรูนำแกน XY ความแม่นยำสูง	ความสามารถในการทำซ้ำ±5μม, ความละเอียด≤0.125μเมตร; ความแม่นยำภายใน 2 มม.±2μm
ระยะการเคลื่อนที่ที่มีประสิทธิภาพของสกรูนำแกน Z	ความละเอียด 100 มม.≤0.125μม. แรงทดสอบสูงสุด: 20 กก.
ความเร็วการเคลื่อนที่สูงสุดของแกน Z	ใช้จอยสติ๊กแบบ Hall-effect สำหรับควบคุมแกน Z ได้อย่างอิสระ ความเร็วในการเคลื่อนที่สูงสุด 8 มม./วินาที
ความแม่นยำของสกรูนำแกน Z	±2μความแม่นยำในการตัด: ภายใน 2 มม. ความแม่นยำในการกำหนดตำแหน่งซ้ำ±1μm.
ความแม่นยำของเซ็นเซอร์	±0.003%; ความแม่นยำในการทดสอบโดยรวม±0.1%
อุปกรณ์ติดตั้ง	อุปกรณ์ติดตั้งที่ออกแบบตามสั่ง โดยอิงจากตัวอย่างหรือแบบร่าง (จัดส่งให้หนึ่งชุดเป็นมาตรฐาน)
การสอบเทียบอุปกรณ์	อุปกรณ์สอบเทียบและตุ้มน้ำหนักมีให้เป็นมาตรฐาน
การประกันคุณภาพ	รับประกันสินค้า 2 ปี ทั้งตัวเครื่อง; อัปเกรดซอฟต์แวร์ฟรีตลอดอายุการใช้งาน (ยกเว้นความเสียหายที่เกิดจากความผิดพลาดของมนุษย์)
ความแม่นยำของเซ็นเซอร์	ความแม่นยำของเซ็นเซอร์:±0.003%; ความแม่นยำในการทดสอบโดยรวม:±0.1%
ความแม่นยำของการทดสอบ	การสลับช่วงอัตโนมัติสำหรับเซ็นเซอร์ทดสอบ
	การสอบเทียบความแม่นยำเชิงเส้นแบบหลายจุด การทดสอบความสามารถในการทำซ้ำด้วยน้ำหนักมาตรฐานเพื่อให้มั่นใจในความถูกต้องของข้อมูล
ซอฟต์แวร์	สุญญากาศ 360°แท่นทดสอบแบบหมุนได้อิสระ เหมาะสำหรับวัสดุหลากหลายชนิด สามารถทดสอบวัสดุหลายชนิดได้อย่างง่ายดายโดยการเปลี่ยนอุปกรณ์ยึดหรือแผ่นกดที่เหมาะสม
การตั้งค่าพารามิเตอร์	สามารถปรับค่าพารามิเตอร์ต่างๆ เช่น ค่าแรงผ่าน/ไม่ผ่าน ความสูงของแรงเฉือน และความเร็วในการทดสอบ ได้ตามระดับการอนุญาตที่แตกต่างกัน
