เครื่องเชื่อมลวดด้วยคลื่นอัลตราโซนิคสำหรับห้องปฏิบัติการ

เครื่องเชื่อมลวดอัลตราโซนิก HY-WB2000 ใช้ลวดอลูมิเนียมเส้นเล็ก แรงดัน และพลังงานอัลตราโซนิก เพื่อสร้างการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้ระหว่างชิปและซับสเตรต เหมาะสำหรับอุปกรณ์ไมโครเวฟ โมดูล RF วงจรไฮบริด MEMS อุปกรณ์ออปโตอิเล็กทรอนิกส์ เซ็นเซอร์ อุปกรณ์เซมิคอนดักเตอร์ อุปกรณ์เรดาร์ บรรจุภัณฑ์ COB/SOB และการใช้งานไมโครอิเล็กทรอนิกส์อื่นๆ

ยี่ห้อ :
HYRNUS
หมายเลขสินค้า :
HY-WB2000
สั่งซื้อขั้นต่ำ (MOQ) :
1 Set
การรับประกัน :
One-Year Warranty and Lifetime Maintenance
การชำระเงิน :
T/T
ระยะเวลานำส่ง :
7-35 Days
แหล่งที่มาของผลิตภัณฑ์ :
China

สอบถามตอนนี้

เครื่องเชื่อมลวดด้วยคลื่นอัลตราโซนิคสำหรับห้องปฏิบัติการ

แนะนำผลิตภัณฑ์

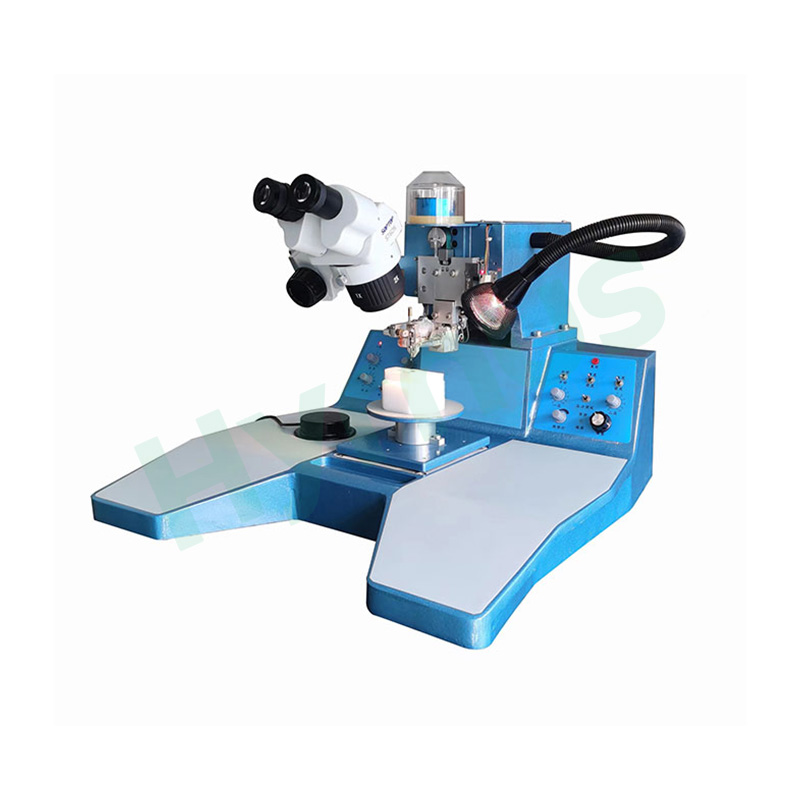

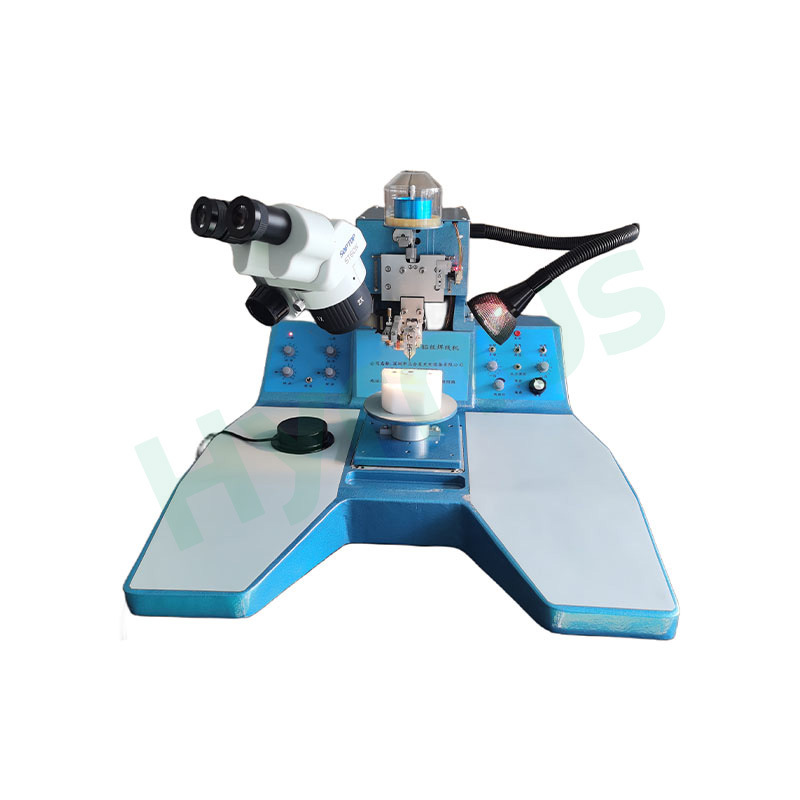

เครื่องเชื่อมลวดอัลตราโซนิก HY-WB2000 เป็นเครื่องเชื่อมที่มีความแม่นยำสูง ออกแบบมาสำหรับการบรรจุภัณฑ์ไมโครอิเล็กทรอนิกส์และการเชื่อมต่อชิป โดยใช้ลวดอลูมิเนียมเส้นเล็ก แรงกดในการเชื่อม และพลังงานอัลตราโซนิก เพื่อสร้างการเชื่อมต่อที่แข็งแรงและเชื่อถือได้ระหว่างลวดอลูมิเนียมและแผ่นรองบนพื้นผิว ทำให้สามารถเชื่อมต่อทางไฟฟ้าKระหว่างชิปและพื้นผิว รวมถึงการส่งสัญญาณระหว่างชิปได้ มีการใช้งานอย่างแพร่หลายในอุปกรณ์ไมโครเวฟ โมดูล RF วงจรไฮบริด วงจร MEMS อุปกรณ์ออปโตอิเล็กทรอนิกส์ เซ็นเซอร์ อุปกรณ์นาโน อุปกรณ์เซมิคอนดักเตอร์ อุปกรณ์เรดาร์ ชิ้นส่วนทางทหาร วงจรใช้งานพิเศษ การบรรจุภัณฑ์ COB/SOB และการใช้งานอิเล็กทรอนิกส์ที่มีความน่าเชื่อถือสูงอื่นๆ

คุณสมบัติของผลิตภัณฑ์

*การเคลื่อนที่ตามแกน Z ของรางนำทางแนวตั้งช่วยให้หัวเชื่อมเคลื่อนที่ได้อย่างเสถียรและควบคุมการเชื่อมได้อย่างแม่นยำ

*รางนำทางแนวนอนแกน Y ควบคุมช่วงการเชื่อมต่อที่สองเพื่อการวางตำแหน่งสายไฟที่แม่นยำ

*มอเตอร์สเต็ปเปอร์นำเข้าขับเคลื่อนการเคลื่อนที่ทั้งแกน Z และแกน Y เพื่อการทำงานที่ราบรื่นและมีความแม่นยำสูง

*ความสูงของพันธะแรก ความสูงของพันธะที่สอง ความสูงของลูป และระยะห่างระหว่างลวด สามารถควบคุมได้ด้วยระบบดิจิทัล

*ให้คุณภาพการเชื่อมต่อที่เสถียร การควบคุมจุดเชื่อมต่อที่แม่นยำ และความสม่ำเสมอในการเชื่อมต่อสายไฟสูง

*ความสูงของลูปที่สม่ำเสมอช่วยให้ตรงตามข้อกำหนดด้านความน่าเชื่อถือสูงของบรรจุภัณฑ์ไมโครอิเล็กทรอนิกส์

*จุดเชื่อมต่อที่สองรองรับการเชื่อมต่ออัตโนมัติเพื่อการใช้งานที่ง่ายขึ้น

*ผู้ใช้งานสามารถดำเนินการเชื่อมต่อให้เสร็จสมบูรณ์ได้โดยการกดปุ่มเพียงปุ่มเดียวหลังจากตั้งค่าพารามิเตอร์แล้ว

*ความเร็วในการเชื่อมที่เร็วขึ้นช่วยเพิ่มประสิทธิภาพการผลิตและทำให้สามารถผลิตได้ภายในกะเดียว

ช่องทางการสมัคร

อุปกรณ์ไมโครเวฟ, โมดูล RF, วงจรไฮบริด, วงจร MEMS, อุปกรณ์ออปโตอิเล็กทรอนิกส์, เซ็นเซอร์, อุปกรณ์นาโน, อุปกรณ์เซมิคอนดักเตอร์, อุปกรณ์เรดาร์, ชิ้นส่วนทางทหาร, วงจรใช้งานเฉพาะทาง, บรรจุภัณฑ์ COB/SOB เป็นต้น

อุตสาหกรรมที่เกี่ยวข้อง

*บริษัทด้านออปโตอิเล็กทรอนิกส์

*ผู้ผลิตชิ้นส่วนอิเล็กทรอนิกส์แบบแยกชิ้น

*สถาบันวิจัย

*ห้องปฏิบัติการของมหาวิทยาลัย

*องค์กรด้านการวิจัยและพัฒนาและการผลิต

พารามิเตอร์ทางเทคนิค

หัวเชื่อม	เส้นผ่านศูนย์กลางลวดอลูมิเนียม	0.7 มิล–3.0 มิล / 18 ไมโครเมตร–75 ไมโครเมตร
	เครื่องมือลิ่มที่เกี่ยวข้อง	เส้นผ่านศูนย์กลางภายนอก Φ1.6 มม. ความยาว 21 มม.
	มุมยึดติด	45°
	ช่วงสายไฟ	0–10 มม. มอเตอร์สเต็ปเปอร์ ปรับได้แบบดิจิทัล
	ความสูงของห่วงยึด	ปรับได้ด้วยระบบดิจิทัล 0–6 มม.
ระบบอัลตราโซนิก	ช่องอัลตราโซนิก	2 ช่องสัญญาณ
	พลังงานอัลตราโซนิก	0–5 วัตต์ ปรับได้ต่อเนื่อง
	ช่วงเวลาแห่งความผูกพัน	5–200 มิลลิวินาที ±5% / 20 มิลลิวินาทีต่อขั้นตอน
	การปรับความถี่อัลตราโซนิก	61 kHz ±1 kHz, การติดตามอัตโนมัติ
	ช่วงการปรับแรงดันการยึดติด	10–60 กรัม, 2 ช่องสัญญาณ, ปรับด้วยระบบแม่เหล็กไฟฟ้า
โต๊ะทำงาน XYZ	เส้นผ่านศูนย์กลางโต๊ะทำงานทรงกลม	125 มม.
	พื้นที่เชื่อมต่อ	20 × 20 มม.
	ด้ามจับควบคุมแบบเมาส์	20 × 20 มม.
	การเคลื่อนที่ขั้นต่ำของ XY	0.1 มิลลิเมตร ปรับได้
	การเคลื่อนที่ขั้นต่ำ Z	0.1 มิลลิเมตร ปรับได้
	การควบคุมความแม่นยำ	0.1 มิลลิเมตร ภายใต้การใช้งานโดยผู้เชี่ยวชาญตามปกติ
พารามิเตอร์เครื่องจักร	แหล่งจ่ายไฟ	ไฟฟ้ากระแสสลับ 220 โวลต์ ±10%, 50 เฮิรตซ์, 60 วัตต์
	น้ำหนักเครื่องจักร	36 กก.
	ขนาดโดยรวม	600 * 560 * 390 มม. (ยาว * กว้าง * สูง)
	สีเครื่องจักร	สีฟ้า
	กำลังขยายของกล้องจุลทรรศน์	กำลังขยายสองระดับ: 15 เท่า และ 30 เท่า การตั้งค่ามาตรฐาน

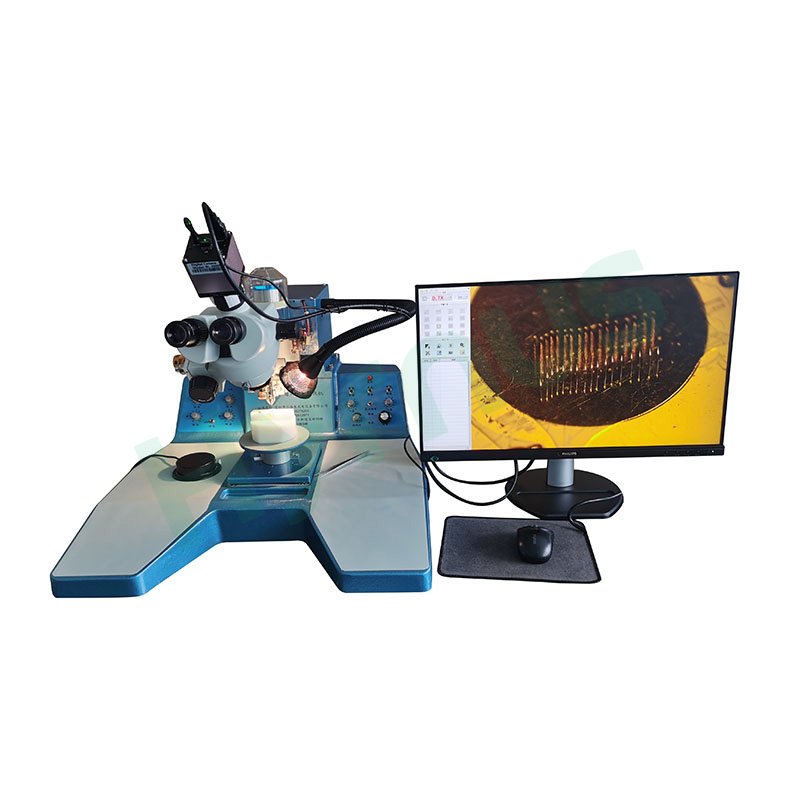

ข้อมูลจำเพาะของกล้อง HD และจอภาพ (ตัวเลือกเสริม)

ระบบฝังตัวที่มีสถาปัตยกรรม FPGA + ARM ทำงานบนระบบปฏิบัติการ Linux 3.10
โปรเซสเซอร์ Dual-core Cortex-A9 ความถี่หลัก 1 GHz พร้อมหน่วยความจำ DDR3 สูงสุด 1 GB
มาพร้อมเซ็นเซอร์ CMOS แบบแบ็คไลท์ขนาด 1/2 นิ้ว
การบันทึกภาพความเร็วสูงถึง 2 ล้านพิกเซล ด้วยความละเอียด 1920 × 1080 พิกเซล ที่ 60 เฟรมต่อวินาที
มีพอร์ต USB สองพอร์ตสำหรับเชื่อมต่อเมาส์หรือคีย์บอร์ดไร้สาย
อินเทอร์เฟซ HDMI HD ช่วยให้แสดงภาพได้คมชัดและสว่างสดใส
อินเทอร์เฟซผู้ใช้ใหม่เพื่อการใช้งานที่ง่ายและสะดวกยิ่งขึ้น
ดีไซน์ปุ่มแบนยอดนิยม สวยงามและใช้งานง่าย
ฟังก์ชันลดแสงสะท้อนขั้นสูงช่วยลดแสงสะท้อนที่รุนแรงได้อย่างมีประสิทธิภาพ
รองรับการเลือกภาษาทั้งภาษาจีนตัวย่อ ภาษาจีนตัวเต็ม และภาษาอังกฤษ
ขนาดจอภาพ: 24 นิ้ว
