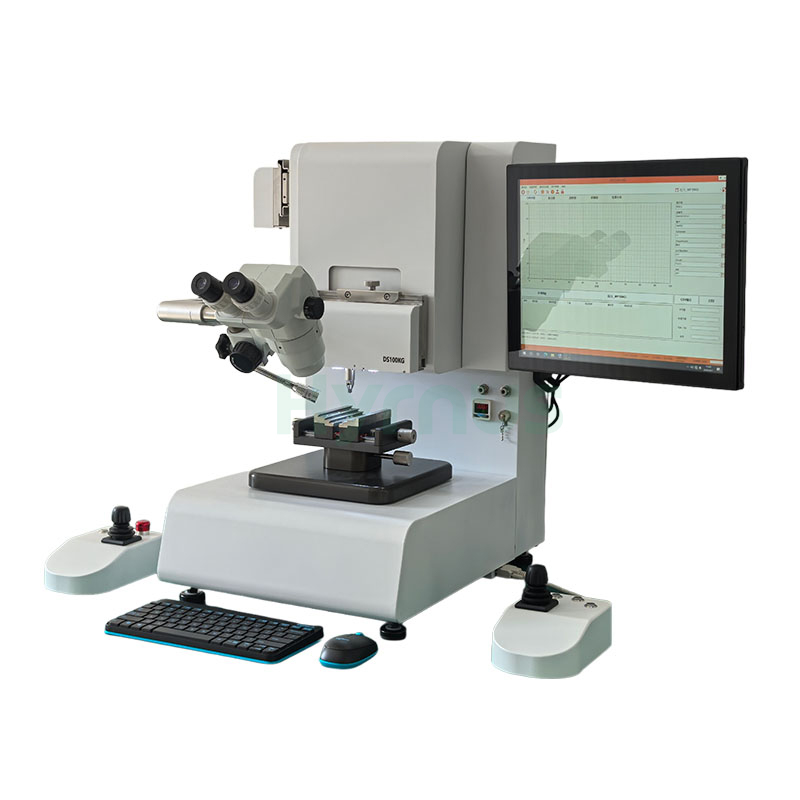

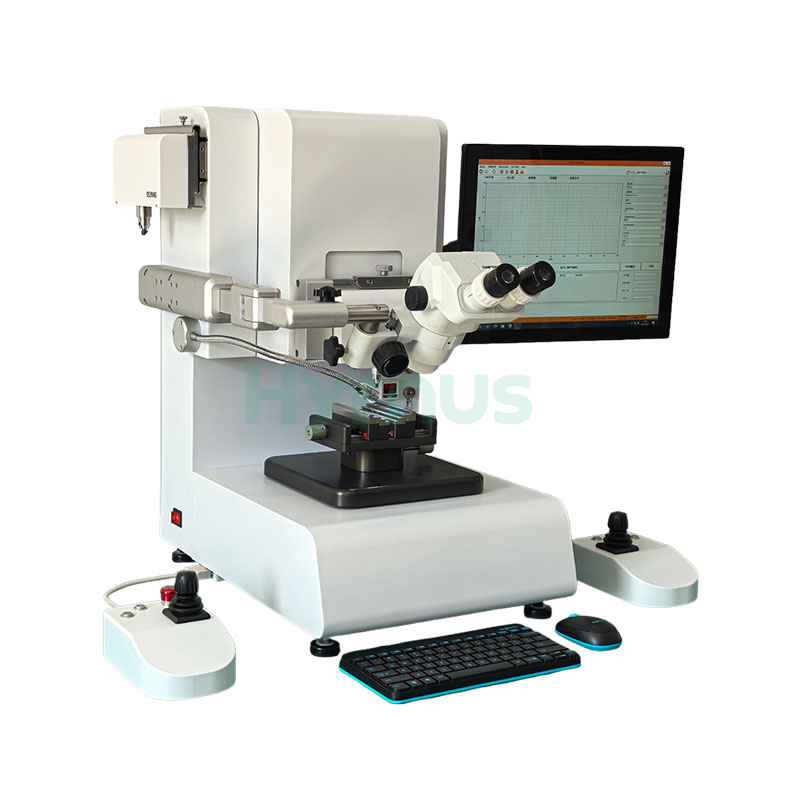

เครื่องทดสอบแรงดึงสายเชื่อมต่ออเนกประสงค์ อุปกรณ์ทดสอบการเชื่อมต่อเซมิคอนดักเตอร์

HY-PT6000 เครื่องทดสอบแรงดึงการเชื่อมต่อสายไฟ ออกแบบมาสำหรับการทดสอบทางกลแบบไดนามิกในอุตสาหกรรมการผลิตบรรจุภัณฑ์เซมิคอนดักเตอร์, LED, SMT, BGA, อิเล็กทรอนิกส์ยานยนต์ และเซ็นเซอร์ รองรับการทดสอบแรงดึง แรงเฉือน และแรงดึงออกของสายเชื่อมต่อ ลูกบัดกรี ชิป ริบบิ้น และพิน ทำให้สามารถประเมินความแข็งแรงของการเชื่อมต่อและคุณภาพของกระบวนการได้อย่างน่าเชื่อถือ

ยี่ห้อ :
HYRNUS
หมายเลขสินค้า :
HY-PT6000
สั่งซื้อขั้นต่ำ (MOQ) :
1 Set
การรับประกัน :
One-Year Warranty and Lifetime Maintenance
การชำระเงิน :
T/T
ระยะเวลานำส่ง :
7-35 Days
แหล่งที่มาของผลิตภัณฑ์ :
China

สอบถามตอนนี้

แนะนำผลิตภัณฑ์

HY-PT6000 มัลติฟังก์ชั่นเครื่องทดสอบแรงดึงการเชื่อมต่อสายไฟเครื่องมือนี้ใช้กันอย่างแพร่หลายในหลายสาขา รวมถึงการบรรจุภัณฑ์เซมิคอนดักเตอร์และ LED อุตสาหกรรมยานยนต์พลังงานใหม่ การผลิตกล้องและเซ็นเซอร์ การทดสอบทางกลในมหาวิทยาลัยและสถาบันวิจัยทางทหาร และการทดสอบความน่าเชื่อถือสำหรับกระบวนการบรรจุภัณฑ์ขั้นสูง เป็นเครื่องมือทดสอบทางกลแบบไดนามิกมาตรฐานสำหรับกระบวนการเชื่อมต่อ กระบวนการ COB/COG กระบวนการ SMT และกระบวนการติดตั้งลูกบอล BGA สามารถตอบสนองความต้องการสำหรับการทดสอบแรงดึงของลวดทอง ลวดทองแดง ลวดอลูมิเนียม ริบบิ้นอลูมิเนียม ฯลฯ การทดสอบแรงเฉือนของลูกบอลทอง ลูกบอลบัดกรี ชิ้นส่วนชิป ฯลฯ รวมถึงการทดสอบแรงดึงออกของพินไร้บัดกรี ลูกบอลบัดกรี BGA ฯลฯ

ขั้นตอนการทำงาน

เลขที่	รายการทดสอบ	คำอธิบายขั้นตอนการทำงาน
1	การทดสอบแรงผลัก (แรงเฉือน)	เลื่อนหัวทดสอบไปยังตำแหน่งเหนือผลิตภัณฑ์ที่ต้องการทดสอบโดยตรงโดยใช้จอยสติ๊กซ้ายและขวา กดปุ่มทดสอบ แกน Z จะเคลื่อนที่ลงโดยอัตโนมัติเพื่อตรวจจับความสูง การเคลื่อนที่ลงจะหยุดเมื่อหัวทดสอบสัมผัสกับพื้นผิวของชิ้นงานทดสอบ จากนั้นหัวทดสอบจะยกขึ้นไปยังความสูงเฉือนที่ตั้งไว้และหยุดนิ่ง ต่อมา แกน Y จะดันชิ้นงานทดสอบตามพารามิเตอร์ที่ตั้งไว้ในซอฟต์แวร์และหยุดเมื่อการเคลื่อนที่เสร็จสิ้น ซอฟต์แวร์จะแสดงโปรไฟล์แรงระหว่างการทดสอบในรูปแบบของเส้นโค้ง วิเคราะห์ค่าแรงสูงสุดในระหว่างกระบวนการ จากนั้นแสดงและบันทึกผลการทดสอบ
2	การทดสอบแรงดึงตะขอ	เลื่อนหัวทดสอบแรงดึงไปไว้ด้านล่างเป้าหมายทดสอบโดยใช้จอยสติ๊กซ้ายและขวา จากนั้นกดปุ่มทดสอบ แกน Z จะเคลื่อนที่ขึ้นโดยอัตโนมัติตามระยะทางที่ตั้งไว้และหยุดเมื่อเสร็จสิ้น ซอฟต์แวร์จะแสดงการกระจายแรงระหว่างการทดสอบในรูปแบบของกราฟ วิเคราะห์ค่าแรงสูงสุดในระหว่างกระบวนการ จากนั้นแสดงและบันทึกผลการทดสอบ
3	การทดสอบแรงดึงแคลมป์ออก	เลื่อนหัวจับทดสอบไปที่ด้านใดด้านหนึ่งของเป้าหมายทดสอบ (เช่น ลูกบอลบัดกรี BGA, หัวต่อขา ฯลฯ) โดยใช้จอยสติ๊กซ้ายและขวา จากนั้นกดปุ่มทดสอบ หัวจับจะจับเป้าหมายทดสอบโดยอัตโนมัติและดึงขึ้น โปรแกรมจะแสดงการกระจายแรงระหว่างการทดสอบในรูปแบบของกราฟ วิเคราะห์ค่าแรงสูงสุดในระหว่างกระบวนการ จากนั้นแสดงและบันทึกผลการทดสอบ

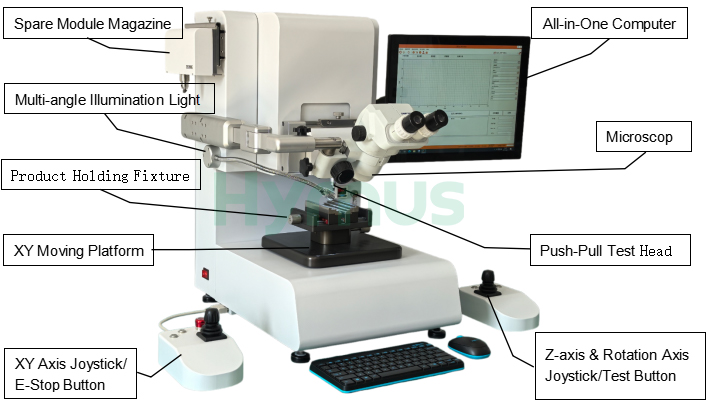

คุณสมบัติของอุปกรณ์

เลขที่	รายการ	คำอธิบาย
1	หัวทดสอบอเนกประสงค์	รองรับหัวทดสอบการทำงานหลายประเภท ได้แก่ แรงผลัก แรงดึง แรงกด และแรงดึงออกของแคลมป์ ซึ่งสามารถเลือกใช้ได้ตามความต้องการในการทดสอบ
2	ระบบการได้มาซึ่งข้อมูลที่มีความแม่นยำสูง	ระบบนี้ใช้โมดูลรับสัญญาณที่มีความแม่นยำสูงและความเร็วสูง รวมถึงอัลกอริธึมการประมวลผลสัญญาณขั้นสูง เพื่อเพิ่มประสิทธิภาพด้านความแม่นยำให้สูงสุด
3	โมดูลทดสอบแบบถอดเปลี่ยนได้ขณะทำงาน	รองรับการเปลี่ยนโมดูลทดสอบขณะทำงาน (Hot-swappable); ซอฟต์แวร์จะตรวจจับประเภทหัวทดสอบและช่วงการวัดโดยอัตโนมัติ
4	การป้องกันช่องทางอิสระ	ระบบป้องกันการสัมผัสพื้นและขอบแบบแยกอิสระสำหรับแต่ละช่อง เพื่อป้องกันความเสียหายต่อเครื่องจักรที่เกิดจากการชนและการใช้งานเกินขอบเขต
5	ซอฟต์แวร์ที่ใช้งานง่ายและเป็นมิตรกับผู้ใช้	ซอฟต์แวร์มีอินเทอร์เฟซที่เรียบง่าย ช่วยให้ตั้งค่าพารามิเตอร์และตรวจสอบข้อมูลการทดสอบได้อย่างรวดเร็วและตรงไปตรงมา ใช้งานและเรียนรู้ได้ง่าย
6	การจัดเก็บและส่งออกข้อมูลแบบออฟไลน์	ผลการทดสอบจะถูกบันทึกแบบออฟไลน์ โดยสามารถเลือกรูปแบบและวิธีการส่งออกข้อมูลได้ เพื่อความสะดวกในการตรวจสอบและสืบค้นข้อมูล
7	การเชื่อมต่อระบบ MES	โมดูลเชื่อมต่อระบบ MES เป็นอุปกรณ์เสริมสำหรับการแชร์ข้อมูลการทดสอบจากระยะไกล
8	ไฟส่องสว่างป้องกันที่ปรับได้	แต่ละช่องมีแหล่งกำเนิดแสงป้องกันที่ปรับได้อิสระ เพื่อให้มั่นใจถึงความสว่างและเพิ่มความสะดวกสบายในการใช้งาน
9	กล้องจุลทรรศน์สองตาความละเอียดสูง	กล้องจุลทรรศน์แบบสองตาความละเอียดสูงมาตรฐาน มาพร้อมอุปกรณ์ช่วยในการจัดแนวด้วยตนเองและลดความเมื่อยล้าทางสายตาของผู้ใช้งาน
10	ส่วนประกอบหลักที่นำเข้า	ชิ้นส่วนหลักนำเข้าจากแบรนด์ชั้นนำระดับนานาชาติ เพื่อให้มั่นใจได้ถึงความแม่นยำ ความเสถียร และอายุการใช้งานที่ยาวนานยิ่งขึ้น
11	การควบคุมสี่ทิศทางที่แม่นยำ	จอยสติ๊กแบบ Hall คู่สำหรับการควบคุมสี่ทิศทาง ผสานกับโครงสร้างเมคาทรอนิกส์ที่แม่นยำ ช่วยให้การกำหนดตำแหน่งสะดวกและแม่นยำยิ่งขึ้น
12	ฐานยึดแบบหมุนได้อเนกประสงค์	ฐานยึดอเนกประสงค์ช่วยให้เปลี่ยนอุปกรณ์ยึดและเครื่องมือสอบเทียบได้อย่างรวดเร็ว และรองรับการหมุน 360 องศา°การหมุน
13	ตัวถังที่มั่นคงและรับน้ำหนักได้สูง	ดีไซน์และวัสดุตัวเครื่องแข็งแรงทนทาน สามารถทนต่อแรงกระแทกได้มากกว่า 200 กิโลกรัม
14	การออกแบบกลไกแบบใช้มอเตอร์	กลไกทั่วไปทั้งหมดใช้มอเตอร์ไฟฟ้าและสามารถทำงานได้ตามปกติโดยไม่ต้องใช้แหล่งจ่ายอากาศ (ยกเว้นหัวทดสอบแบบใช้ลม)
15	อินเทอร์เฟซการอัปเกรดที่สงวนไว้	มีการสำรองวงจรและส่วนต่อประสานการจ่ายอากาศไว้เพื่อรองรับการอัปเกรดอุปกรณ์ติดตั้งอัตโนมัติในอนาคต
16	ความสามารถในการวิจัยและพัฒนาที่ปรับแต่งได้	ศักยภาพด้านการวิจัยและพัฒนาที่แข็งแกร่งช่วยให้สามารถตอบสนองและสนับสนุนความต้องการการทดสอบแบบกำหนดเองที่ไม่เป็นไปตามมาตรฐานต่างๆ ได้อย่างรวดเร็ว
17	บริการหลังการขายระดับมืออาชีพ	บริการหลังการขายที่เป็นมืออาชีพและมีประสิทธิภาพ พร้อมการสนับสนุนตลอดอายุการใช้งาน เพื่อให้ผู้ใช้งานใช้งานได้อย่างไร้กังวล

ข้อกำหนดทางเทคนิค

รายการ	ข้อกำหนด	หมายเหตุ
(I) พารามิเตอร์อุปกรณ์หลัก
1	วิธีการทดสอบ	การทดสอบแบบทำลาย / การทดสอบแบบไม่ทำลาย
2	ประเภทอุปกรณ์	แบบตั้งโต๊ะ (สำหรับใช้งานบนโต๊ะทำงาน)
3	วิธีการโหลด	การโหลดด้วยตนเอง
4	วิธีการจัดแนว	การจัดตำแหน่งด้วยตนเอง
5	วิธีการสลับโมดูลทดสอบ	การสลับด้วยตนเอง
6	วิธีการเสียบโมดูลทดสอบ	สามารถเสียบ/ถอดปลั๊กได้ขณะที่เครื่องเปิดอยู่ (Hot-swappable)
7	กล้องจุลทรรศน์	กล้องจุลทรรศน์แบบสองตามาตรฐานที่มีกำลังขยายปรับได้ต่อเนื่อง (6.7)–45×)	กล้องจุลทรรศน์ถ่ายภาพสามตาพร้อม CCD สำหรับสังเกตการณ์ (อุปกรณ์เสริม)
8	ความต้องการการจ่ายอากาศ	0.4–0.6 MPa (4.0–อากาศแห้ง (6.0 บาร์)
9	การเชื่อมต่อท่อส่งก๊าซ	φท่อลม 6 ท่อ พร้อมข้อต่อแบบปลดเร็ว
10	ระดับกำลังไฟ	ไฟฟ้ากระแสสลับ 220 โวลต์, 50 เฮิรตซ์, 1.2 กิโลวัตต์ (สูงสุด)
11	ขนาดของอุปกรณ์	750(วัตต์)×680(D)×700(สูง) มม. (รวมกล่องควบคุมด้านซ้าย/ขวาและจอภาพ)
12	น้ำหนักอุปกรณ์	90 กก.
(II) ช่วงและความแม่นยำของโมดูลทดสอบ
1	หัวทดสอบแรงขับ (สำหรับลูกบอลทอง/ทองแดง/ดีบุก, แผ่นลวดอลูมิเนียม, การทดสอบแผ่นเวเฟอร์)	BS250G, BS1KG, DS5KG, DS10KG, DS50KG, DS100KG, DS200KG	เลือกตามความจำเป็นและกรอกข้อมูลในรายการชิ้นส่วนหลักของโรงงานผลิตอุปกรณ์
2	หัวทดสอบแรงดึงแบบตะขอ (สำหรับทดสอบลวดทอง/ทองแดง/โลหะผสม/อลูมิเนียม)	WP100G, WP200G, WP1KG, WP5KG, WP10KG, WP20KG	เลือกตามความจำเป็นและกรอกข้อมูลในรายการชิ้นส่วนหลักของโรงงานผลิตอุปกรณ์
3	หัวทดสอบแรงดัน (สำหรับทดสอบความต้านทานแรงดันของวัสดุ และกระบวนการประกอบแบบกดอัด)	PP100G, PP5KG, PP50KG	เลือกตามความจำเป็นและกรอกข้อมูลในรายการชิ้นส่วนหลักของโรงงานผลิตอุปกรณ์
4	หัวทดสอบแรงดึงแบบหนีบ (สำหรับทดสอบแรงดึงของลูกบัดกรี BGA และขาพิน)	TP100G, TP1KG, TP5KG, TP20KG, TP50KG (การหนีบด้วยมือ)	เลือกตามความจำเป็นและกรอกข้อมูลในรายการชิ้นส่วนหลักของโรงงานผลิตอุปกรณ์
5	ความแม่นยำของการทดสอบแบบครอบคลุม	±0.25% FS
6	การคัดเลือกหน่วยกำลัง	กก., กรัม, ไนโตรเจน (เลือกได้ตามต้องการ)
(III) แกน (แกน XYZ)
1	การเคลื่อนที่แกน XY	100 มม.×100 มม.
2	ความแม่นยำในการกำหนดตำแหน่งแบบเต็มช่วงการเคลื่อนที่ของแกน XY	±10μm
3	ความละเอียดแกน XY	0.3μm
4	ความเร็วสูงสุดของแกน XY	5 มม./วินาที
5	แรงขับสูงสุดแกน Y	200 กก.
6	การเคลื่อนที่แกน Z	80 มม.
7	ความแม่นยำในการกำหนดตำแหน่งแบบเต็มช่วงการเคลื่อนที่ของแกน Z	±10μm
8	ความแม่นยำในการกำหนดตำแหน่งแกน Z (ระยะการเคลื่อนที่ภายใน 2 มม.)	±1μm
9	ความละเอียดแกน Z	0.2μm
10	ความเร็วสูงสุดของแกน Z	5 มม./วินาที
11	แรงดึงสูงสุดแกน Z	50 กก.
12	หน่วยตั้งค่าความสูงเฉือนแกน Z	1μm
(IV) ส่วนอุปกรณ์ติดตั้ง
1	ประเภทอุปกรณ์ติดตั้ง	คู่มือ (ปรับแต่งสำหรับผลิตภัณฑ์)	อุปกรณ์ติดตั้งหนึ่งชุดเป็นมาตรฐาน
2	วิธีการยึดตรึงอุปกรณ์	การยึดด้วยสกรู (สามารถใช้ร่วมกับการยึดด้วยระบบดูดสุญญากาศได้)
3	ช่วงการปรับมุมยึด	360°การหมุน
4	ฟังก์ชันเปลี่ยนอุปกรณ์จับยึดอย่างรวดเร็ว	ใช่
5	ความสามารถในการรับน้ำหนักฐานยึดสูงสุด	300 กก.
(V) ระบบคอมพิวเตอร์และการควบคุม
1	การกำหนดค่าคอมพิวเตอร์	คอมพิวเตอร์อุตสาหกรรมแบบออลอินวันโดยเฉพาะ: ซีพียู Intel Core i5 เจนเนอเรชั่นที่ 5 / แรม 8GB / SSD 128GB / ระบบปฏิบัติการ Windows 10 / หน้าจอ 17 นิ้ว
2	อินเทอร์เฟซและภาษา	หน้าจอ LCD ขนาด 17 นิ้ว ภาษาจีนตัวย่อ
3	ฮาร์ดแวร์ควบคุม	แผงควบคุมหลักที่พัฒนาขึ้นเอง
4	ซอฟต์แวร์ควบคุม	พัฒนาตนเอง
5	สิทธิ์การใช้งานของผู้ใช้ (3 ระดับ)	พนักงานปฏิบัติการ / ช่างเทคนิค / ผู้ดูแลระบบ
6	ฟังก์ชันการเริ่มต้นพารามิเตอร์	ใช่
7	วิธีการป้อนพารามิเตอร์	ป้อนข้อมูลผ่านทางอินเทอร์เฟซคอมพิวเตอร์
8	ฟังก์ชันสถิติข้อมูล	ใช่ (ค่าสูงสุด ค่าเฉลี่ย ค่า CPK ฯลฯ)
9	การตัดสินผลการทดสอบ	การตัดสินผลการทดสอบโดยอัตโนมัติ
10	การเชื่อมต่อภายนอก	สามารถเชื่อมต่อกับระบบ MES ของโรงงานได้	ฟังก์ชันเสริม
11	การส่งออกข้อมูล	ส่งออกในรูปแบบคงที่ (Excel เป็นต้น)
12	ฟังก์ชันหยุดฉุกเฉิน	ใช่
(VI) การตรวจสอบคุณภาพชิ้นส่วนที่จัดซื้อ
1	ส่วนประกอบนิวแมติก	เอสเอ็มซี / แอร์แทค
2	FA Parts	มิซูมิ, ยีเฮดะ
3	มอเตอร์	เมจิ, ลีดไชน์
4	ชิ้นส่วนระบบส่งกำลัง	THK, GMT
5	ไมโครคอนโทรลเลอร์	แบรนด์ต่างประเทศ MCU
(VII) ข้อกำหนดด้านสภาพแวดล้อมในการติดตั้ง
1	ข้อกำหนดด้านแหล่งจ่ายไฟ	แรงดันไฟฟ้า: 220 โวลต์ AC±5%; 50Hz
2	ความต้องการการจ่ายอากาศ	0.4–0.6 MPa (4.0–อากาศแห้ง (6.0 บาร์)	ไม่จำเป็นต้องเชื่อมต่อก็ได้ เชื่อมต่อเฉพาะเมื่อจำเป็นสำหรับการทดสอบบางอย่างเท่านั้น
3	ข้อกำหนดสำหรับการอบรมเชิงปฏิบัติการ	(1) ห้องทำงานสะอาดหรือปราศจากฝุ่น (2) อุณหภูมิ: 18°C–32°C;(3) ความชื้น:≤70%
4	ข้อกำหนดของโต๊ะทำงาน	พื้นผิวทำงานแนวนอน มั่นคง แข็งแรง และป้องกันการสั่นสะเทือน
5	ข้อกำหนดภายนอกอื่นๆ	(1) สายดิน;(2) ติดตั้งอุปกรณ์ป้องกันฟ้าผ่า;(3) ไม่มีลมแรง หลีกเลี่ยงการเป่าพัดลมโดยตรงไปที่หัวทดสอบ
(VIII) การบำรุงรักษาและการดูแลรักษา
1	ระยะเวลาการให้บริการสอบเทียบหัวทดสอบจากโรงงาน	(ค่าขนส่งไป-กลับลูกค้าเป็นผู้รับผิดชอบ)
2	ช่วงเวลาเปลี่ยนตะขอ	แนะนำให้ทำการทดสอบหลังจาก 500 ครั้ง	ผู้ให้บริการลูกค้า
3	ระยะเวลาการเปลี่ยนใบมีดดัน	แนะนำให้ทำการทดสอบหลังจาก 500 ครั้ง	ผู้ให้บริการลูกค้า
4	ช่วงเวลาการสอบเทียบ	อย่างน้อยปีละครั้ง	ผู้ให้บริการลูกค้า
5	การทำความสะอาดเลนส์กล้องจุลทัศน์	เดือนละครั้ง	ผู้ให้บริการลูกค้า
6	การระบายน้ำของตัวกรองจ่ายอากาศ	ทุกๆ หกเดือน	ผู้ให้บริการลูกค้า
