เครื่องเชื่อมลวดทองคำแบบลูกบอล

เครื่องเชื่อมลวดลูกบอลทองคำ HY-GB2012 ใช้สำหรับเชื่อมลวดภายในของ LED กำลังสูง ไดโอดเลเซอร์ ไดโอดกำลังเล็กและกลาง ทรานซิสเตอร์ วงจรรวม เซ็นเซอร์ และอุปกรณ์เซมิคอนดักเตอร์พิเศษ โดยเฉพาะอย่างยิ่งเหมาะสำหรับการเชื่อมลวดของอุปกรณ์ LED กำลังสูง

ยี่ห้อ :
HYRNUS
หมายเลขสินค้า :
HY-GB2012
สั่งซื้อขั้นต่ำ (MOQ) :
1 Set
การรับประกัน :
One-Year Warranty and Lifetime Maintenance
การชำระเงิน :
T/T
ระยะเวลานำส่ง :
7-35 Days
แหล่งที่มาของผลิตภัณฑ์ :
China

สอบถามตอนนี้

เครื่องเชื่อมลวดทองคำแบบลูกบอล

แนะนำผลิตภัณฑ์

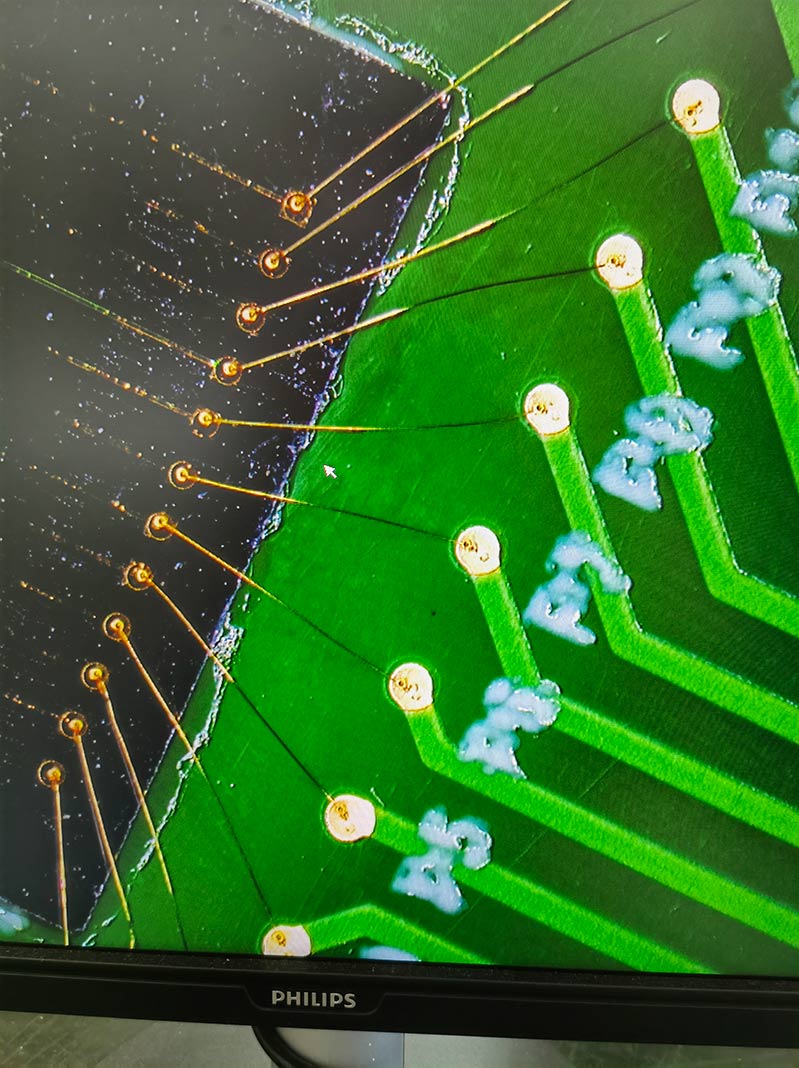

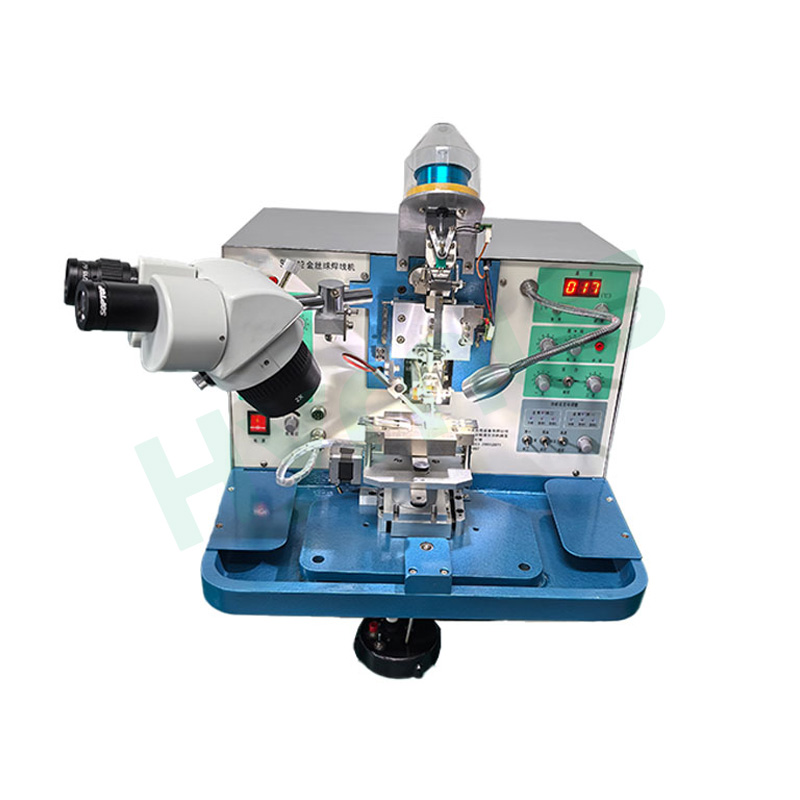

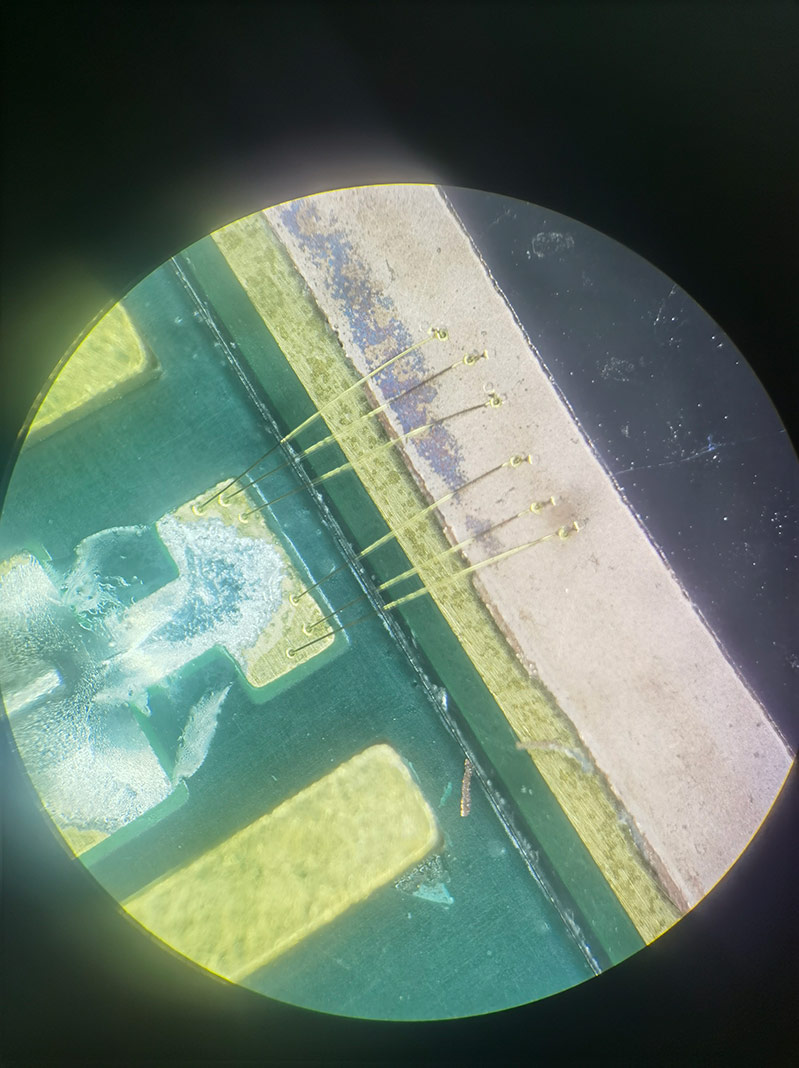

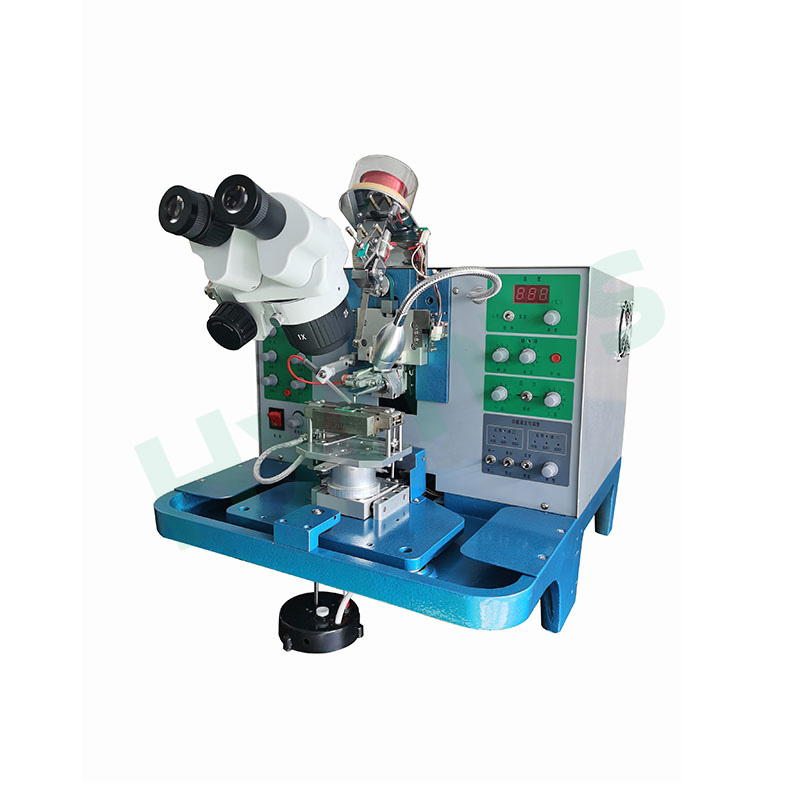

เครื่องเชื่อมลวดทองคำ HY-GB2012 ใช้เทคโนโลยีการเชื่อมด้วยคลื่นอัลตราโซนิคในการเชื่อมต่อลวดทองคำกับแผ่นรองชิปและวัสดุรองรับ ทำให้เกิดการเชื่อมต่อทางไฟฟ้าและการส่งสัญญาณที่เชื่อถือได้ ปลายลวดทองคำจะถูกขึ้นรูปเป็นลูกบอลด้วยการขึ้นรูปลูกบอลอิเล็กทรอนิกส์แรงดันสูง จากนั้นจึงทำการเชื่อมภายใต้แรงดัน เวลา และการสั่นสะเทือนของคลื่นอัลตราโซนิคที่ควบคุมได้ เป็นหนึ่งในอุปกรณ์สำคัญที่ใช้ในการประกอบไมโครอิเล็กทรอนิกส์ ให้คุณภาพการเชื่อมที่เสถียร ประสิทธิภาพทางไฟฟ้าที่ดี และความน่าเชื่อถือสูงกว่าการเชื่อมลวดซิลิคอน-อะลูมิเนียม

คุณสมบัติของผลิตภัณฑ์

*รองรับการยึดติดแบบทิศทางเดียวและสองทิศทางเพื่อการใช้งานที่ยืดหยุ่น

*จัดเก็บข้อมูลการเชื่อมต่อแบบสองสายเพื่อเพิ่มความสะดวกและประสิทธิภาพ

*สามารถปรับความสูงของห่วงและระดับความสูงของการยึดติดครั้งที่สองแยกกันได้ สำหรับโครงสร้างแบร็กเก็ตที่แตกต่างกัน

*มีรูปทรงห่วงให้เลือกหลากหลาย เหมาะสำหรับไฟ LED กำลังสูง ขาตั้งไฟ LED แบบถ้วยลึก และขาตั้งไฟ LED แบบปิรันย่า

*การชดเชยด้วยลูกบอลเชื่อมประสานตัวที่สองช่วยเพิ่มประสิทธิภาพการเชื่อมประสานและลดอัตราความล้มเหลว

*การจัดทำดัชนีอัตโนมัติแบบ 1 ขั้นตอนหรือ 2 ขั้นตอน ช่วยเพิ่มประสิทธิภาพในการผลิต

*ฟังก์ชันการจัดทำดัชนีอย่างต่อเนื่องเหมาะสำหรับงานที่ต้องแก้ไขปรับปรุง

*การตรวจจับด้วยแรงดึงผิวช่วยลดการเชื่อมต่อที่ผิดพลาดซึ่งเกิดจากการติดตั้งที่ไม่ถูกต้อง

*การส่งกำลังอัลตราโซนิกสี่ช่องสัญญาณช่วยให้คุณภาพการยึดติดสม่ำเสมอยิ่งขึ้น

*การปรับปรุงการก่อตัวของลูกบอลช่วยให้พันธะแรกที่เล็กลงและพันธะที่สองมีความน่าเชื่อถือมากขึ้น

ขอบเขตการสมัคร

*อุปกรณ์ไมโครเวฟ

*โมดูล RF

*วงจรไฮบริด

วงจร MEMS

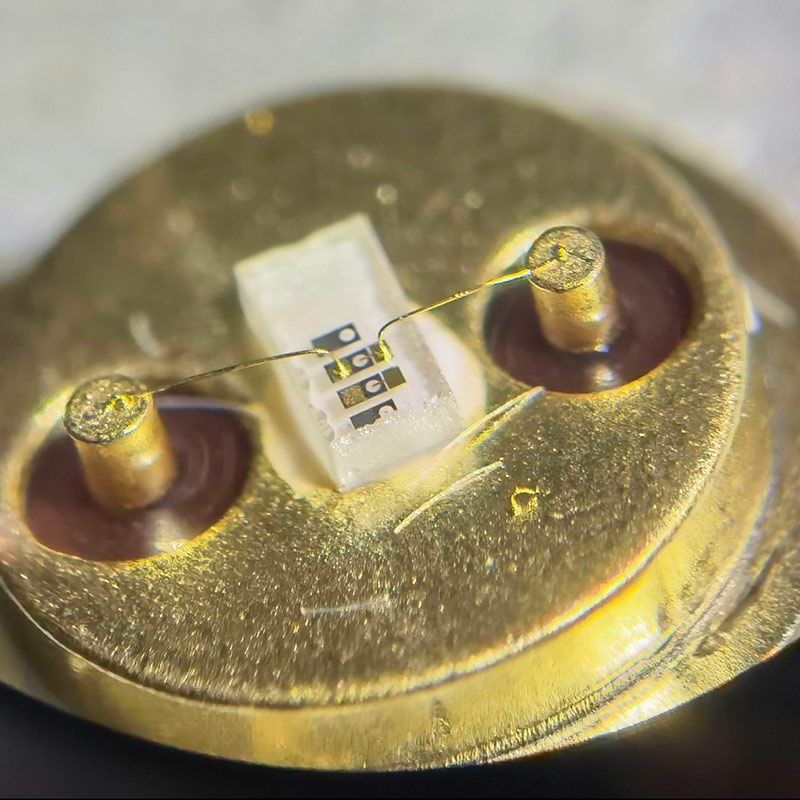

*อุปกรณ์ออปโตอิเล็กทรอนิกส์

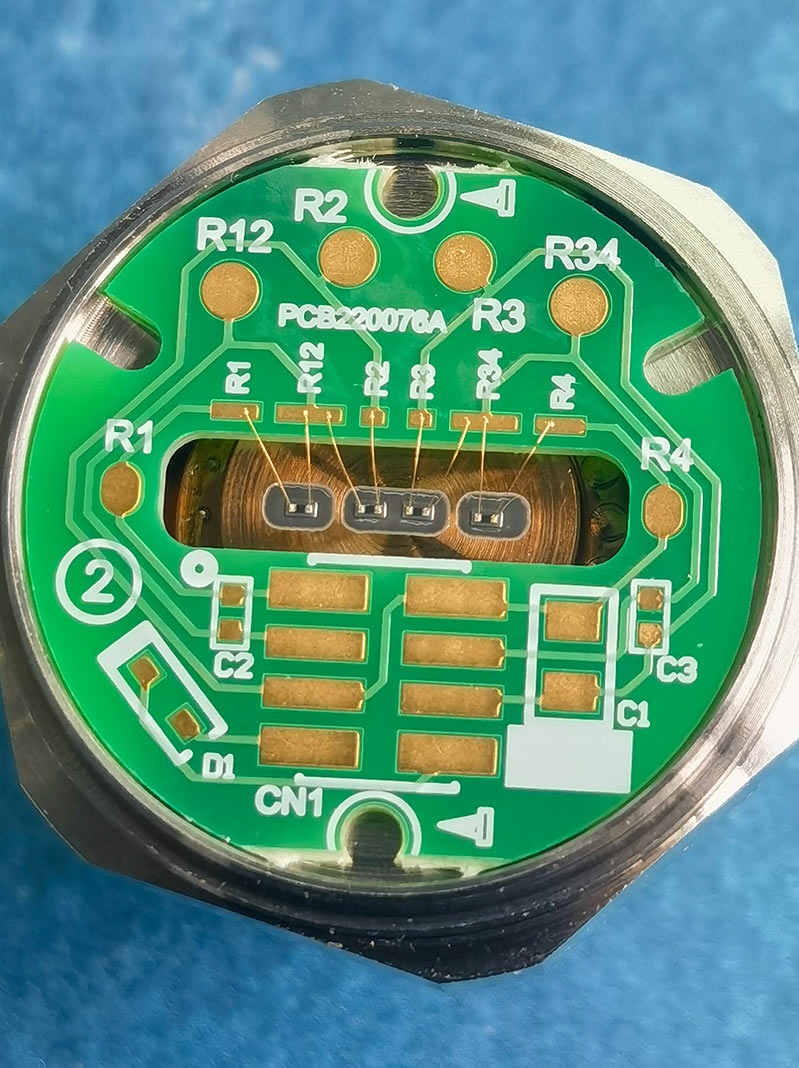

*เซ็นเซอร์

*อุปกรณ์นาโน

*อุปกรณ์เซมิคอนดักเตอร์

*อุปกรณ์เรดาร์

*ส่วนประกอบทางทหาร

*วงจรใช้งานเฉพาะทาง

*บรรจุภัณฑ์ COB/SOB

อุตสาหกรรมที่เกี่ยวข้อง

*บริษัทด้านออปโตอิเล็กทรอนิกส์

*ผู้ผลิตชิ้นส่วนอิเล็กทรอนิกส์แบบแยกชิ้น

*สถาบันวิจัย

*ห้องปฏิบัติการของมหาวิทยาลัย

*องค์กรด้านการวิจัยและพัฒนาและการผลิต

พารามิเตอร์ทางเทคนิค

รายการ	ข้อกำหนด
แหล่งจ่ายไฟ	แรงดันไฟฟ้า 220 โวลต์ ±10%, ความถี่ 50 เฮิรตซ์, กำลังไฟ 300 วัตต์, ต้องมีการต่อสายดินที่เชื่อถือได้
แหล่งจ่ายไฟเสริม	ไฟฟ้ากระแสสลับ 110 โวลต์ ปรับแต่งได้
การใช้พลังงาน	สูงสุด 300 วัตต์
ขนาดเส้นผ่านศูนย์กลางลวดทองที่เหมาะสม	16–50 ไมโครเมตร / 0.7–2 มิลลิเมตร
อุณหภูมิการเชื่อม	อุณหภูมิห้องถึง 400°C
พลังงานอัลตราโซนิก	4 ช่องสัญญาณ, 0–5 วัตต์, ปรับได้ต่อเนื่องในสองช่วง
เวลาอัลตราโซนิก	5–200 มิลลิวินาที ±5% / 20 มิลลิวินาทีต่อขั้นตอน
ช่วงเวลาแห่งความผูกพัน	2 ช่องสัญญาณ, 0–200 มิลลิวินาที
แรงยึดติด	2 ช่อง, 25–180 กรัม
ระยะเวลาผูกพันขั้นต่ำ	0.4 วินาที / สายไฟ
ระยะห่างอัตโนมัติสูงสุดจากพันธะแรกถึงพันธะที่สอง	≥4 มม. ในทั้งสองทิศทาง
ช่วงการปรับความสูงของห่วง	0–6 มม.
ความยาวสายท้าย	0–2 มม.
ขนาดลูกบอลสีทอง	การสร้างลูกบอลอิเล็กทรอนิกส์เชิงลบ ปรับขนาดเส้นผ่านศูนย์กลางได้
ช่วงการเคลื่อนที่ของอุปกรณ์ยึด	เส้นผ่านศูนย์กลาง 25 มม.
กล้องจุลทรรศน์	กล้องจุลทรรศน์แบบสองขั้นตอนมาตรฐาน: 15× / 30×
การกำหนดค่าเพิ่มเติม	กล้องและจอภาพความละเอียดสูง
ขนาดโดยรวม	520 × 460 × 550 มม. (ยาว × กว้าง × สูง)
น้ำหนัก	ประมาณ 28 กก.

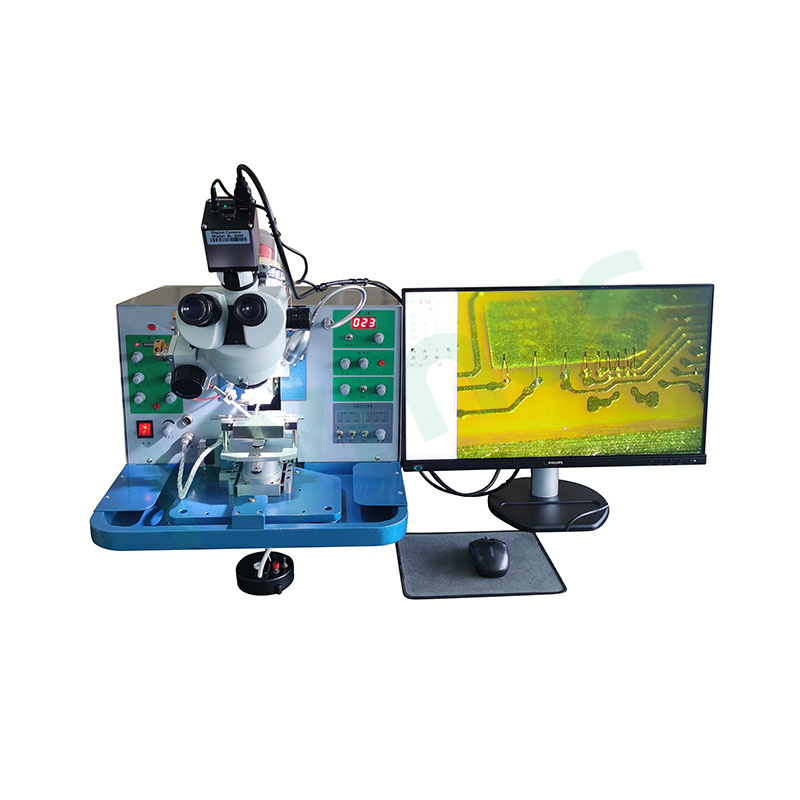

ข้อมูลจำเพาะของกล้อง HD และจอภาพ (ตัวเลือกเสริม)

ระบบฝังตัวที่มีสถาปัตยกรรม FPGA + ARM ทำงานบนระบบปฏิบัติการ Linux 3.10
โปรเซสเซอร์ Dual-core Cortex-A9 ความถี่หลัก 1 GHz พร้อมหน่วยความจำ DDR3 สูงสุด 1 GB
มาพร้อมเซ็นเซอร์ CMOS แบบแบ็คไลท์ขนาด 1/2 นิ้ว
การบันทึกภาพความเร็วสูงถึง 2 ล้านพิกเซล ด้วยความละเอียด 1920 × 1080 พิกเซล ที่ 60 เฟรมต่อวินาที
มีพอร์ต USB สองพอร์ตสำหรับเชื่อมต่อเมาส์หรือคีย์บอร์ดไร้สาย
อินเทอร์เฟซ HDMI HD ช่วยให้แสดงภาพได้คมชัดและสว่างสดใส
อินเทอร์เฟซผู้ใช้ใหม่เพื่อการใช้งานที่ง่ายและสะดวกยิ่งขึ้น
ดีไซน์ปุ่มแบนยอดนิยม สวยงามและใช้งานง่าย
ฟังก์ชันลดแสงสะท้อนขั้นสูงช่วยลดแสงสะท้อนที่รุนแรงได้อย่างมีประสิทธิภาพ
รองรับการเลือกภาษาทั้งภาษาจีนตัวย่อ ภาษาจีนตัวเต็ม และภาษาอังกฤษ
ขนาดจอภาพ: 24 นิ้ว
