เครื่องเชื่อมลวดหนักแบบอัลตราโซนิค เครื่องเชื่อมริบบิ้นอลูมิเนียมทองคำ

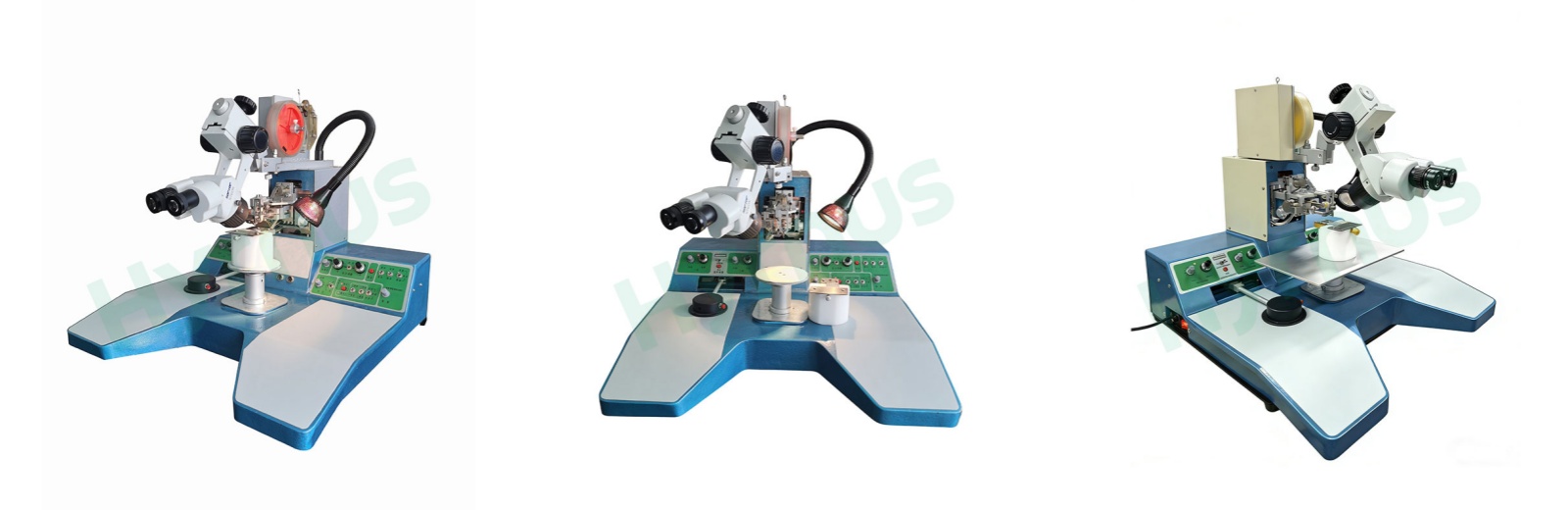

เครื่องเชื่อมลวดหนักแบบอัลตราโซนิค HY-HW3018 ใช้สำหรับการเชื่อมลวดภายในของทรานซิสเตอร์กำลังปานกลางและสูง, MOSFET, โมดูลกำลังต่างๆ, ไดโอดกู้คืนเร็วแบบกระแสสูง, ไดโอด Schottky, ไทริสเตอร์, IGBT และอุปกรณ์เซมิคอนดักเตอร์กำลังสูงชนิดพิเศษอื่นๆ

ยี่ห้อ :
HYRNUS
หมายเลขสินค้า :
HY-HW3018
สั่งซื้อขั้นต่ำ (MOQ) :
1 Set
การรับประกัน :
One-Year Warranty and Lifetime Maintenance
การชำระเงิน :
T/T
ระยะเวลานำส่ง :
7-35 Days
แหล่งที่มาของผลิตภัณฑ์ :
China

สอบถามตอนนี้

แนะนำผลิตภัณฑ์

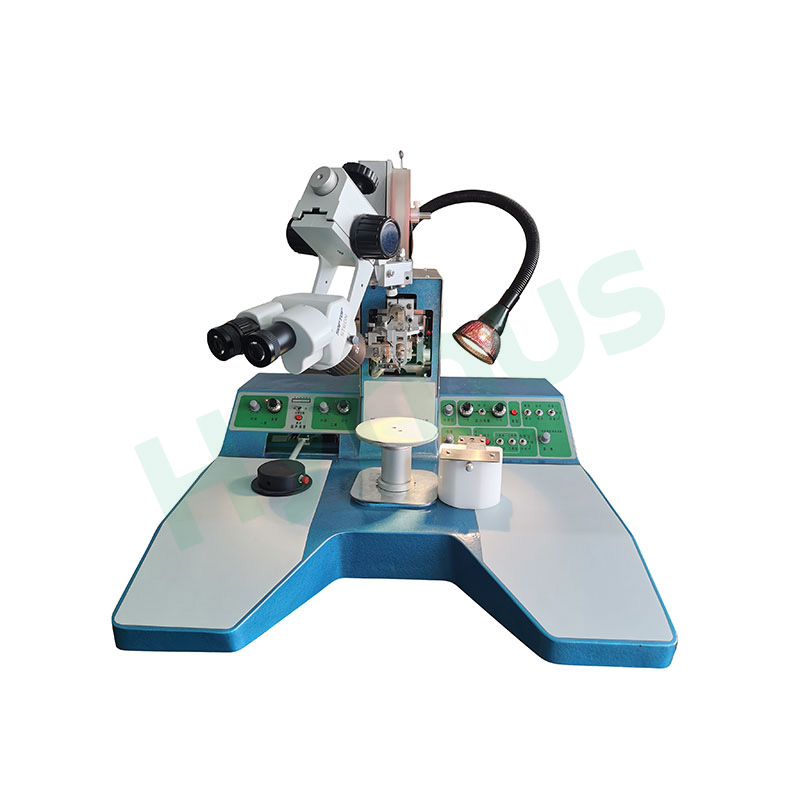

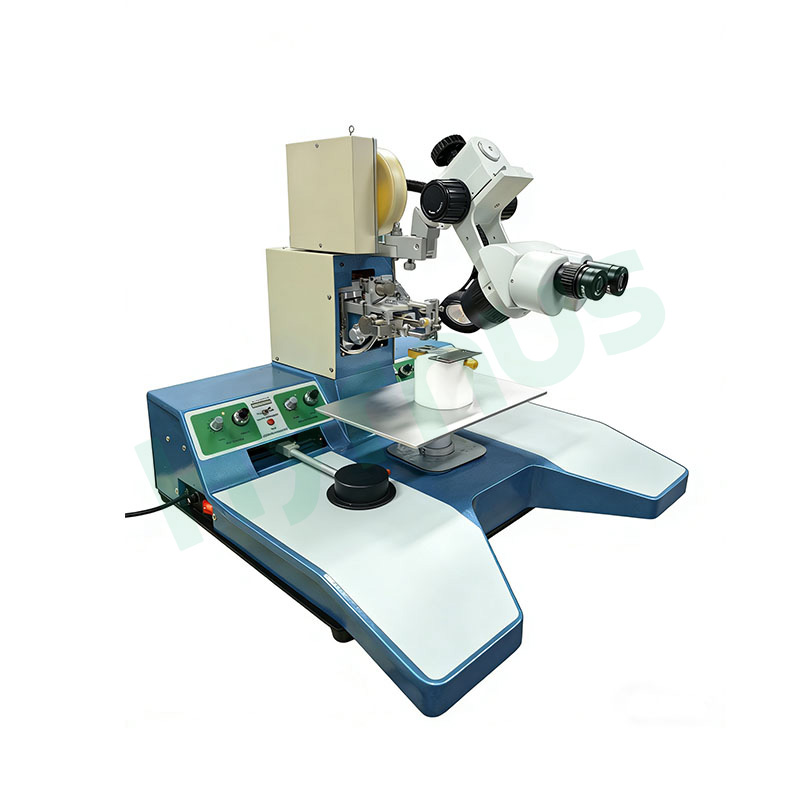

เครื่องเชื่อมลวดอะลูมิเนียมแบบอัลตราโซนิค HY-HW3018 ออกแบบมาสำหรับการเชื่อมลวดภายในของอุปกรณ์เซมิคอนดักเตอร์กำลังปานกลางและสูง รวมถึงทรานซิสเตอร์, MOSFET, โมดูลกำลัง, ไดโอดกู้คืนเร็วแบบกระแสสูง, ไดโอด Schottky, ไทริสเตอร์ และ IGBT

เหมาะสำหรับแพ็คเกจ TO-3, TO-3P, TO-3PF, TO-3PN, TO-3PL, TO-220F, TO-126, TO-12F, TO-66, TO-251, TO-202 และแพ็คเกจประเภทอื่นๆ นอกจากนี้ยังสามารถใช้กับเซ็นเซอร์ยานยนต์ เซ็นเซอร์ความดันกำลังสูง และอุปกรณ์เซมิคอนดักเตอร์กำลังสูงชนิดพิเศษอื่นๆ ได้อีกด้วย

เครื่องนี้มีประสิทธิภาพการทำงานที่เสถียร ใช้งานง่าย บำรุงรักษาง่าย และมีขนาดกะทัดรัดเหมาะสำหรับใช้งานบนโต๊ะ เหมาะอย่างยิ่งสำหรับการใช้งานในห้องปฏิบัติการ งานวิจัยและพัฒนา และการผลิตในปริมาณน้อย

คุณสมบัติ

*การเคลื่อนที่แกน Y และแกน Z ด้วยมอเตอร์สเต็ปเปอร์ พร้อมระบบส่งกำลังแบบสกรูและรางนำทางที่มีความแม่นยำสูง ช่วยให้การเคลื่อนที่ยืดหยุ่น การกำหนดตำแหน่งที่แม่นยำ และความเร็วในการยึดติดที่รวดเร็ว

*กำลังอัลตราโซนิกสูงและการออกแบบทรานสดิวเซอร์ใหม่ช่วยให้ประสิทธิภาพการทำงานมีเสถียรภาพและเชื่อถือได้ภายใต้การใช้งานกำลังสูงและต่อเนื่องเป็นเวลานาน

*ฟังก์ชันตรวจจับการติดตั้งท่อแคปิลลารีช่วยตรวจสอบว่าท่อแคปิลลารีติดตั้งอย่างถูกต้องหรือไม่ ซึ่งช่วยเพิ่มความน่าเชื่อถือในการยึดติด

*ระบบแรงกดในการยึดติดด้วยแม่เหล็กไฟฟ้า พร้อมระบบควบคุมแรงกดอัตโนมัติ ช่วยให้มั่นใจได้ว่าแรงกดจะคงที่และแม่นยำตลอดกระบวนการยึดติด

*ระบบควบคุมอัลตราโซนิก แรงดัน และการเคลื่อนที่ที่ยอดเยี่ยม ช่วยให้ได้จุดเชื่อมต่อที่แข็งแรง คุณภาพการเชื่อมต่อที่สม่ำเสมอ และลักษณะของห่วงลวดที่ดี

*รองรับจุดเชื่อมต่อคู่สำหรับจุดเชื่อมต่อแรกและจุดเชื่อมต่อที่สอง ช่วยลดความต้านทานในการเชื่อมต่อและเพิ่มความน่าเชื่อถือสำหรับอุปกรณ์ไฟฟ้าขนาดใหญ่

*สามารถจัดเก็บข้อมูลระยะห่างระหว่างสาย ความสูงของวง และความสูงของการเล็งสำหรับสายสองเส้น ช่วยเพิ่มประสิทธิภาพในการเชื่อมต่ออุปกรณ์ไฟฟ้า

*ปรับค่าพารามิเตอร์ได้สะดวก ทั้งกำลังอัลตราโซนิก เวลาในการเชื่อม แรงดัน ความสูงของวง ระยะห่างของลวด ความสูงในการเล็ง และความยาวของลวดส่วนท้าย

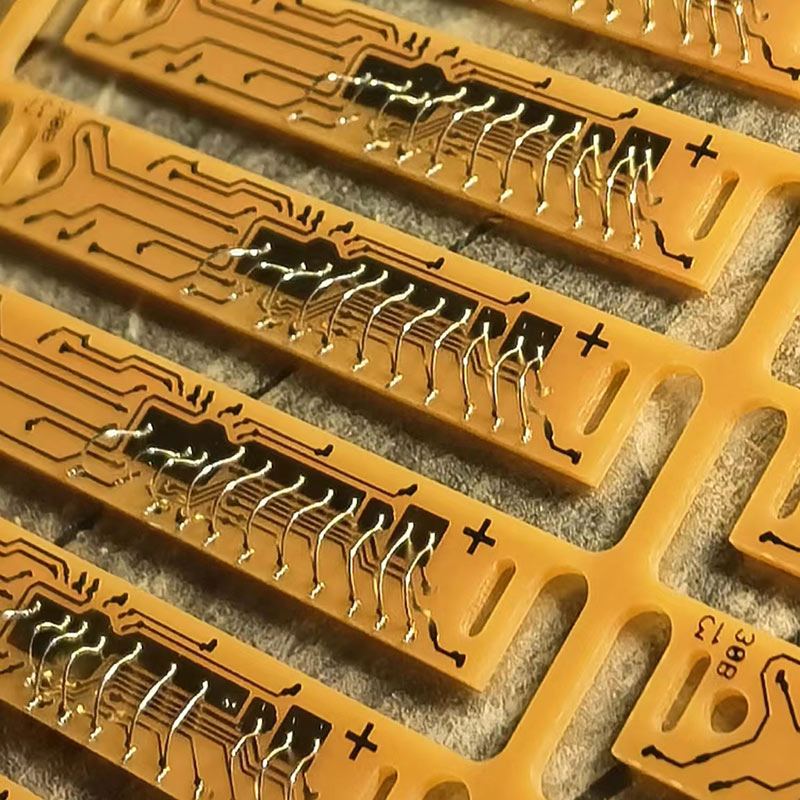

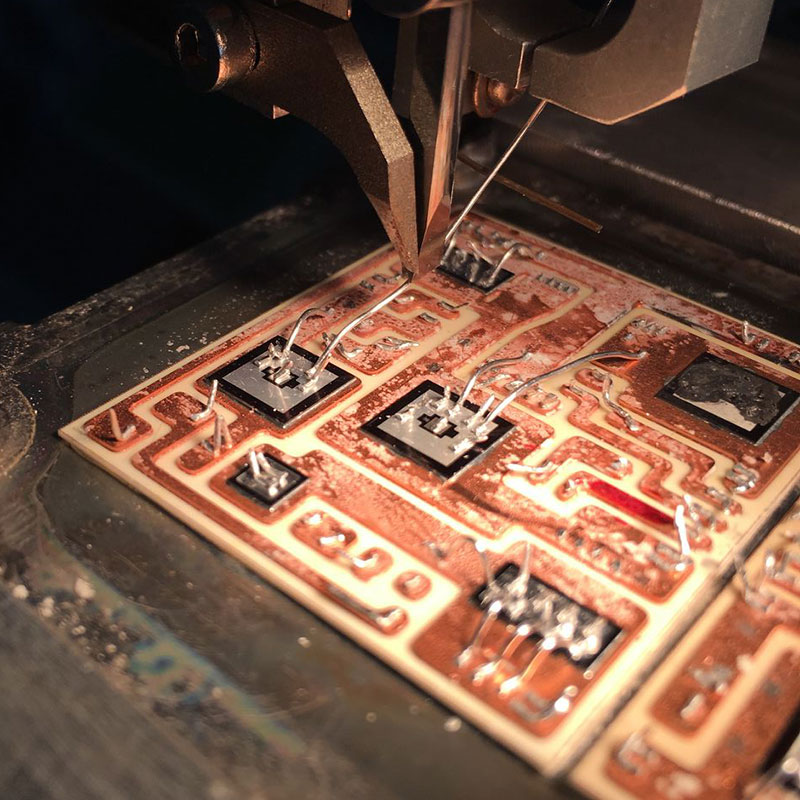

*สามารถเชื่อมต่อริบบิ้นอลูมิเนียม ริบบิ้นทองคำ ลวดทองแดง และลวดโลหะอื่นๆ ได้

แอปพลิเคชัน

*ทรานซิสเตอร์กำลังปานกลางและกำลังสูง

*MOSFETs

*IGBTs

*โมดูลพลังงานเซมิคอนดักเตอร์ต่างๆ

*ไดโอดกระแสสูงฟื้นตัวเร็ว

*ไดโอดชอตต์กี้

*ไทริสเตอร์

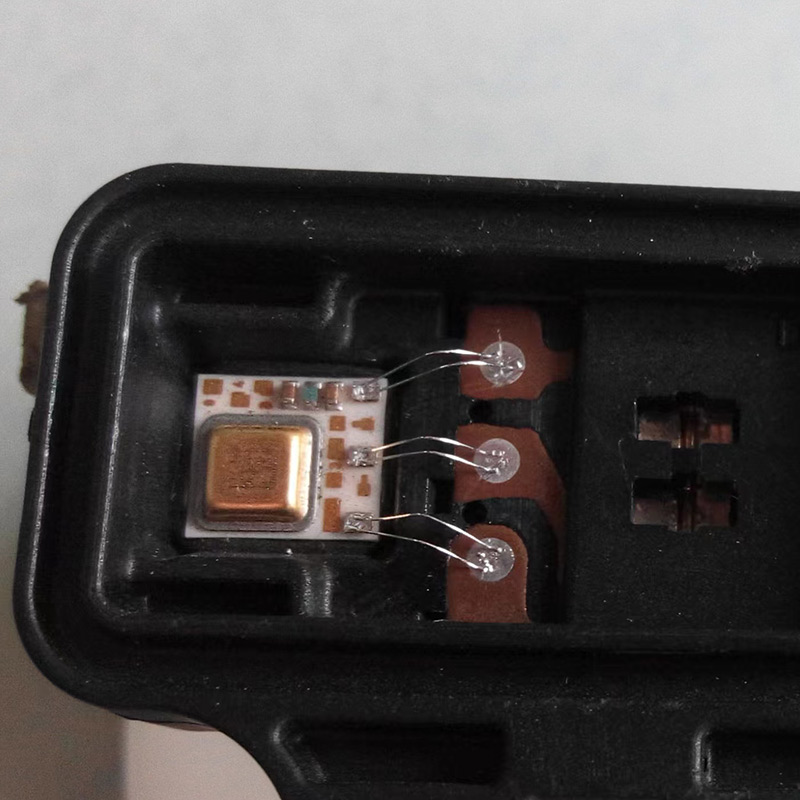

*เซ็นเซอร์ยานยนต์

*เซ็นเซอร์วัดแรงดันกำลังสูง

*อุปกรณ์ไฟฟ้าเซมิคอนดักเตอร์ชนิดพิเศษ

การใช้งานกับอุปกรณ์ติดตั้งที่ปรับแต่งได้

*TO-3、TO-3P、TO-3PF、TO-3PN、TO-3PL、TO-220、TO-220F、TO-126、TO-66、TO-251、TO-202 บรรจุภัณฑ์แบบกำหนดเองประเภทอื่นๆ

พารามิเตอร์ทางเทคนิค

รายการ	ข้อกำหนด
แหล่งจ่ายไฟ	แรงดันไฟฟ้ากระแสสลับ 220 โวลต์ ±10%, ความถี่ 50 เฮิรตซ์, ต้องมีการต่อสายดินที่เชื่อถือได้
การใช้พลังงานสูงสุด	200 วัตต์
ขนาดเส้นผ่านศูนย์กลางลวดอลูมิเนียมที่ใช้งานได้	100–500 ไมโครเมตร / 4–20 มิลลิเมตร
พลังงานอัลตราโซนิก	0–30 วัตต์, 2 ช่วง, 2 ช่องสัญญาณ; สามารถปรับแรงยึดติดครั้งแรกและครั้งที่สองแยกกันได้
ช่วงเวลาแห่งความผูกพัน	10–500 มิลลิวินาที, 2 ช่องสัญญาณ
แรงยึดติด	30–1200 กรัม, 2 ช่อง, ปรับได้แม่นยำ
ระยะห่างอัตโนมัติจากพันธะแรกถึงพันธะที่สอง	0–18 มม.
กล้องจุลทรรศน์	กำลังขยาย 15× / 30× แบบสองระดับ
ช่วงการเคลื่อนที่ของโต๊ะทำงาน	เส้นผ่านศูนย์กลาง 25 มม.
แสงสว่าง	ปรับความสว่างได้
ขนาดโดยรวม	620 × 610 × 560 มม.
น้ำหนัก	ประมาณ 40 กก.

รายละเอียดสินค้า
