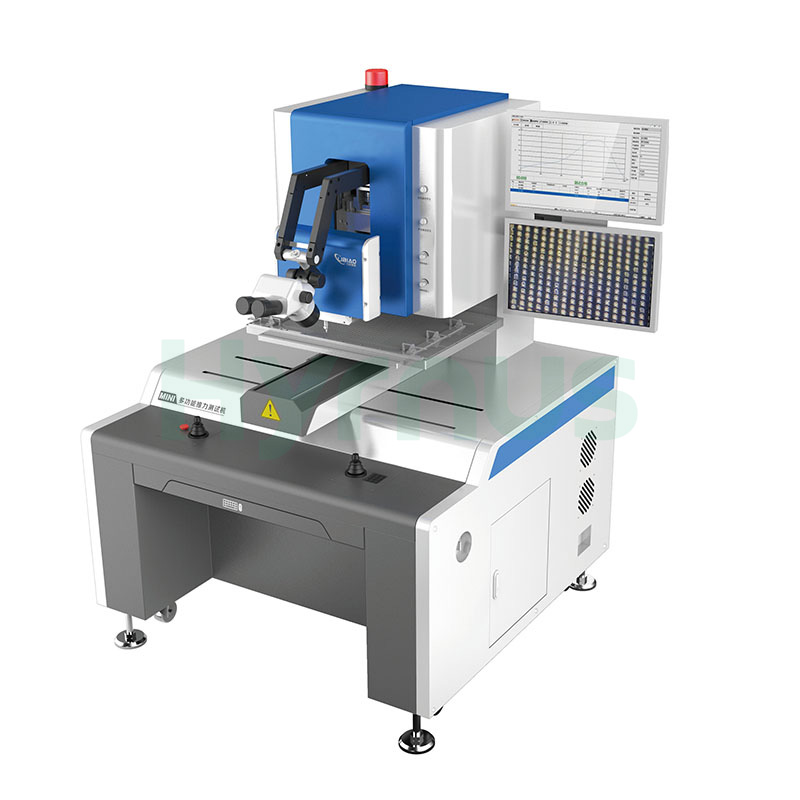

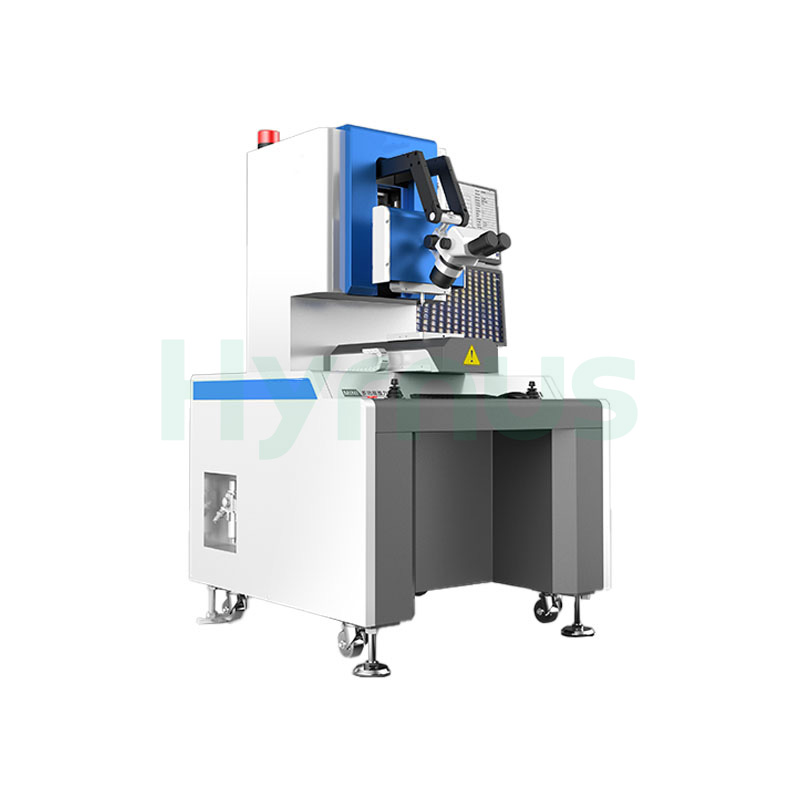

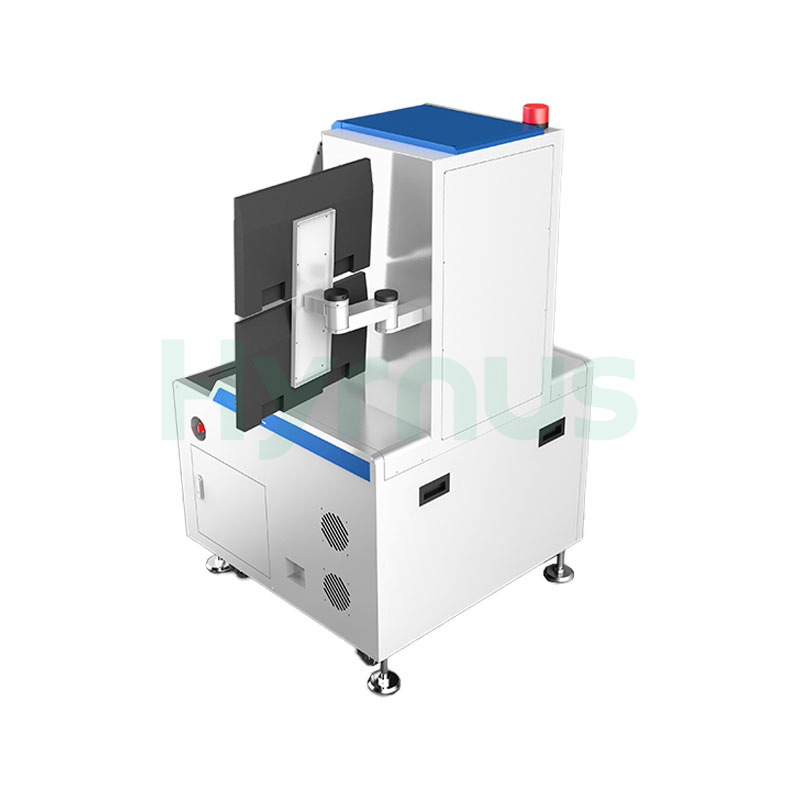

เครื่องทดสอบแรงดึงและแรงผลักอเนกประสงค์ประสิทธิภาพสูงสำหรับงานต่อเชื่อมสายไฟ

HY-PT8500 อุปกรณ์ทดสอบพันธะระบบนี้มีระบบสลับหมุนอัตโนมัติ 3 สถานี พร้อมการรับข้อมูลจากเซ็นเซอร์อิสระ และระบบป้องกันการชน/แรงเกินสำหรับแต่ละเซ็นเซอร์ เพื่อให้มั่นใจในความแม่นยำในการทดสอบและความปลอดภัยของอุปกรณ์ ระบบนี้มีระยะการเคลื่อนที่ของบอลสกรูแกน XY ที่มีประสิทธิภาพ 500 มม. × 300 มม. พร้อมความสามารถในการทำซ้ำ ±5 μm ความละเอียด ≤0.125 μm และความแม่นยำ ±2 μm ภายในช่วง 2 มม. รองรับแรงทดสอบสูงสุด 100 กก. และระยะการเคลื่อนที่ของแกน Z ที่มีประสิทธิภาพ 100 มม. พร้อมความละเอียด ≤0.125 μm ความแม่นยำในการกำหนดตำแหน่งซ้ำ ±1 μm ภายใน 2 มม. รองรับแรงทดสอบสูงสุด 20 กก. ระบบนี้มาพร้อมกับเทคโนโลยีการตรวจจับแบบไดนามิกที่มีความแม่นยำสูง (ความแม่นยำของเซ็นเซอร์ ±0.003%, ความแม่นยำในการทดสอบโดยรวม ±0.1%) ส่วนประกอบส่งสัญญาณนำเข้า จอยสติ๊กคู่แบบ Hall สำหรับควบคุมสี่ทิศทาง และกล้องจุลทรรศน์ซูมต่อเนื่องแบบสามตามาตรฐานพร้อมกล้อง CCD ความละเอียดสูง ระบบทำงานที่ 110V/220V @ 5.0A, 50/60Hz พร้อมแรงดันลม 4.5–6 บาร์ เครื่องมือมีขนาด 1500 × 1200 × 1650 มม. น้ำหนักประมาณ 800 กก. และรวมถึงพีซี Lenovo/HP พร้อม Windows 10/11 ของแท้ ซึ่งรองรับระบบ MES การจัดการข้อมูลแบบเรียลไทม์ และอุปกรณ์จับยึดที่ปรับแต่งได้ตามตัวอย่างหรือแบบร่าง

ช่องทางการสมัคร

การทดสอบแผงวงจรพิมพ์ขนาดใหญ่

การทดสอบแผงไฟ LED ขนาดเล็ก

การทดสอบตัวอย่างขนาดใหญ่

ประโยชน์ของผลิตภัณฑ์

ประโยชน์หลัก	คำอธิบาย
สถานีทดสอบอัตโนมัติ	ใช้โหมดสถานีทดสอบอัตโนมัติ หลังจากเลือกสถานีทดสอบในซอฟต์แวร์แล้ว ระบบจะเคลื่อนไปยังตำแหน่งทำงานที่เหมาะสมโดยอัตโนมัติ
การรับข้อมูลจากเซ็นเซอร์อิสระ	เซ็นเซอร์ที่ใช้งานได้สามตัวติดตั้งระบบเก็บข้อมูลอิสระเพื่อให้มั่นใจในความแม่นยำของการทดสอบ
ระบบป้องกันการชนและการรับแรงเกินพิกัด	เซ็นเซอร์แต่ละตัวมีระบบป้องกันการชนและการรับแรงเกินพิกัดแบบอิสระ
ขีดจำกัดความปลอดภัยและการควบคุมความเร็ว	สถานีทดสอบแต่ละแห่งมีฟังก์ชันจำกัดความปลอดภัยและจำกัดความเร็วที่เป็นอิสระต่อกัน
อินเทอร์เฟซที่ใช้งานง่าย	อินเทอร์เฟซการใช้งานที่ออกแบบมาเพื่อมนุษย์ ทำให้ใช้งานง่าย
อัลกอริทึมความแม่นยำสูงและแรงสูง	ระบบตรวจจับความแม่นยำสูง ผสานกับอัลกอริธึมเชิงกลที่เป็นเอกลักษณ์ ช่วยให้มั่นใจได้ถึงความแม่นยำในการทดสอบ

ผลิตภัณฑ์ คุณสมบัติs

ใช้เทคโนโลยีการเก็บข้อมูลการตรวจจับแบบไดนามิกที่มีความแม่นยำสูง เพื่อให้มั่นใจได้ว่าข้อมูลการทดสอบมีความถูกต้องและเชื่อถือได้

ติดตั้งชิ้นส่วนระบบส่งกำลังนำเข้าเพื่อให้มั่นใจได้ถึงการทำงานของเครื่องจักรที่เสถียรและความแม่นยำในการทดสอบ

ระบบสลับแบบหมุนอัตโนมัติสามสถานีช่วยป้องกันความเสียหายของอุปกรณ์ที่เกิดจากการใช้งานผิดวิธีของมนุษย์

จอยสติ๊กคู่แบบ Hall สำหรับควบคุมสี่ทิศทาง ทำให้การใช้งานง่ายและสะดวกสบาย

ใช้งานร่วมกับระบบ MES ของโรงงานได้อย่างสมบูรณ์แบบ

ข้อมูลการทดสอบสามารถบันทึกและส่งออกได้แบบเรียลไทม์ สะดวกและมีประสิทธิภาพ

ข้อกำหนดอุปกรณ์

พารามิเตอร์	ข้อกำหนด
รุ่นอุปกรณ์	HY-PT8500
ขนาดโดยรวม	1500 มม. × 1200 มม. × 1650 มม.
น้ำหนักสุทธิ	ประมาณ 800 กิโลกรัม
แหล่งจ่ายไฟ	110V/220V @ 5.0A, 50/60Hz
การจ่ายแรงดันอากาศ	4.5-6 บาร์
คอมพิวเตอร์ควบคุม	คอมพิวเตอร์ Lenovo/HP ของแท้
ระบบปฏิบัติการ	ระบบปฏิบัติการ Windows 10 / Windows 11 ของแท้
กล้องจุลทรรศน์	กล้องจุลทรรศน์แบบสามตาซูมต่อเนื่องมาตรฐาน + กล้อง CCD ความละเอียดสูง
วิธีการเปลี่ยนเซ็นเซอร์	การเปลี่ยนด้วยตนเอง (เลือกโมดูลทดสอบที่ตรงกันตามข้อกำหนดการทดสอบ ซอฟต์แวร์จะระบุช่วงโมดูลโดยอัตโนมัติ)
อุปกรณ์ยึดแท่น	360° การหมุนที่เข้ากันได้กับอุปกรณ์ทดสอบทุกประเภท
ระยะชักประสิทธิผลของบอลสกรูแกน XY	500 มม. × ความยาว 300 มม. แรงทดสอบสูงสุด: 100 กก.
ความเร็วในการเคลื่อนที่สูงสุดของแกน XY	ควบคุมแกน XY ได้อย่างอิสระผ่านจอยสติ๊กแบบ Hall ความเร็วสูงสุด: 10 มม./วินาที
สกรูบอลแกน XY ความแม่นยำสูง	ความสามารถในการทำซ้ำ: ±5μม., ความละเอียด: ≤0.125μม.; ความแม่นยำภายใน 2 มม.: ±2μm
ระยะชักที่มีประสิทธิภาพของบอลสกรูแกน Z	100 มม., ความละเอียด: ≤0.125μแรงทดสอบสูงสุด: 20 กก.
ความเร็วเคลื่อนที่สูงสุดของแกน Z	ควบคุมแกน Z ได้อย่างอิสระผ่านจอยสติ๊กแบบ Hall ความเร็วสูงสุด: 8 มม./วินาที
สกรูบอลแกน Z ความแม่นยำสูง	±2μม.; ความแม่นยำในการตัด: ความแม่นยำในการกำหนดตำแหน่งซ้ำ ±1μม. ภายในระยะ 2 มม.
ความแม่นยำของเซ็นเซอร์	±0.003%; ความแม่นยำในการทดสอบโดยรวม: ±0.1%
อุปกรณ์ยึด	อุปกรณ์ติดตั้งแบบสั่งทำพิเศษ ออกแบบตามตัวอย่างหรือแบบร่าง (จัดส่งเป็นชุดมาตรฐาน 1 ชุด)
การสอบเทียบอุปกรณ์	มาพร้อมกับอุปกรณ์สอบเทียบและชุดตุ้มน้ำหนักที่เหมาะสมเป็นอุปกรณ์มาตรฐาน
การประกันคุณภาพ	รับประกันเครื่อง 2 ปี พร้อมอัปเกรดซอฟต์แวร์ฟรีตลอดอายุการใช้งาน (ยกเว้นความเสียหายที่เกิดจากฝีมือมนุษย์)

อินเทอร์เฟซทดสอบ

ปรับแต่งอุปกรณ์ทดสอบต่างๆ ตามความต้องการของลูกค้า
