กล้องจุลทรรศน์วัดทางโลหะวิทยาสำหรับเซมิคอนดักเตอร์ สำหรับการตรวจสอบบรรจุภัณฑ์ IC

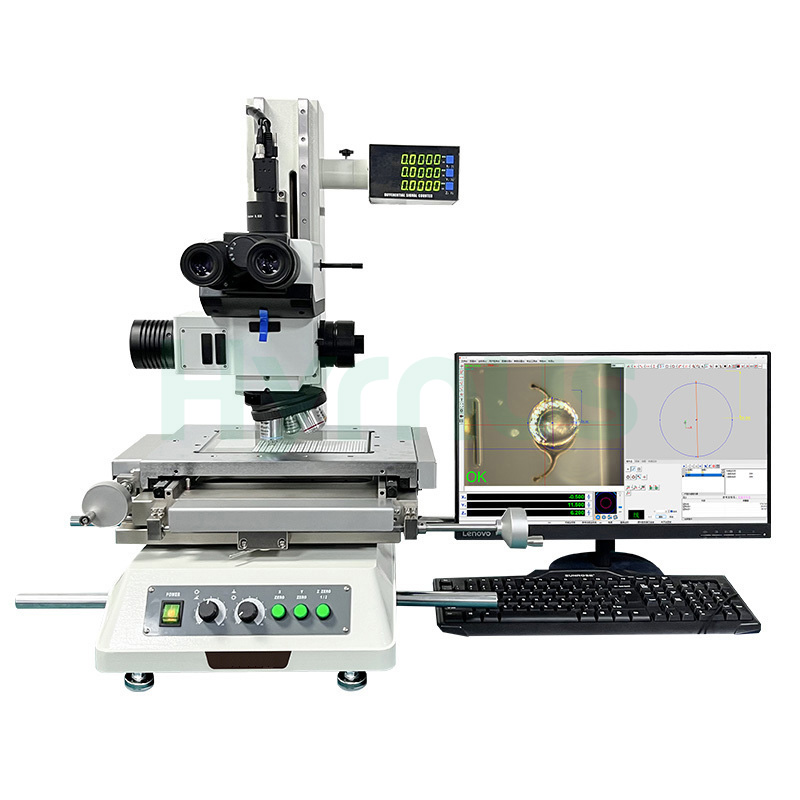

HY-TM200 กล้องจุลทรรศน์วัดโลหะวิทยาเซมิคอนดักเตอร์ ออกแบบมาเพื่อการตรวจสอบและการวัดขนาดที่มีความแม่นยำสูงของแพ็คเกจเซมิคอนดักเตอร์ ไอซี แผงวงจรพิมพ์ และชิ้นส่วนอิเล็กทรอนิกส์ โดยรวมฟังก์ชันการสังเกตด้วยแสง การถ่ายภาพดิจิทัล และการวัดเข้าไว้ในระบบขนาดกะทัดรัดเดียว เหมาะสำหรับการใช้งานในห้องปฏิบัติการและการผลิต

ด้วยระบบออปติคอลแบบไร้ขีดจำกัด โหมดการสังเกตแบบสว่างและแบบมืด และการถ่ายภาพ CCD ความละเอียดสูงระดับอุตสาหกรรม กล้องจุลทรรศน์นี้จึงให้ภาพที่คมชัดและผลการวัดที่แม่นยำ ด้วยความแม่นยำในการกำหนดตำแหน่งสูงถึง ±0.1 μm และฟังก์ชันการวัดที่หลากหลาย รวมถึงความยาว มุม รัศมี และความสูง จึงเหมาะอย่างยิ่งสำหรับการควบคุมคุณภาพเซมิคอนดักเตอร์ การวิเคราะห์ความล้มเหลว และการวิจัยและพัฒนา มีอุปกรณ์เสริมที่ปรับแต่งได้เพื่อรองรับความต้องการในการตรวจสอบที่หลากหลาย

ข้อมูลจำเพาะของผลิตภัณฑ์

รายการ	รายละเอียด
แบบอย่าง	HY-TM200
มิติ	700 x 800 x 800 มม.
น้ำหนัก	85 กก.
ขนาดของกระจก	230 x 160 มม.
ขนาดของเวที	358 x 258 มม.
ช่วงการเดินทาง	200 x 100 x 150 มม.
ความละเอียดของมาตราส่วนตะแกรง	แกน Z:±แกน XY 0.1 µm:±0.5 µm (ตัวเลือกเสริม)±0.1 ไมโครเมตร)
ระบบออปติคอล	ระบบเลนส์ที่มีความยาวโฟกัสอนันต์
ประเภทการเคลื่อนไหว	คู่มือ
วัตถุประสงค์	5X, 10X, 20X, 50X
ช่องมองภาพ	10 เท่า
ขอบเขตการมองเห็น	ภาพกลับหัว
วิธีการสังเกต	โหมดภาพสว่างและภาพมืด สามารถสลับได้ตามต้องการ
แหล่งกำเนิดแสงบนพื้นผิว/ด้านล่าง	ไฟส่องสว่างแบบโคแอกเซียล LED 3 วัตต์
ความแม่นยำในการกำหนดตำแหน่ง XYZ	±0.1 ไมโครเมตร
ความสามารถในการทำซ้ำ XYZ	±0.1 ไมโครเมตร
ความแม่นยำในการวัด XY	(3 + L/100) µm (L = ความยาวที่วัดได้)
ความแม่นยำในการวัด Z	(3 + L/25) µm (L = ความสูงที่วัดได้)
ฟังก์ชันการแสดงผล	เอาต์พุต RS232, การปรับศูนย์/จัดตำแหน่งศูนย์กลาง XYZ, การแปลงหน่วยอิมพีเรียล/เมตริก, การสอบเทียบความแม่นยำ
ตัวควบคุมแกน Z	ล้อโคแอกเซียลความแม่นยำสูงสำหรับควบคุมการเคลื่อนที่ในแนวดิ่ง
ความแม่นยำในการกำหนดตำแหน่งแกน Z	±0.1 ไมโครเมตร
แรงดันไฟฟ้าใช้งาน	ไฟฟ้ากระแสสลับ 220 โวลต์
กำลังไฟฟ้าที่กำหนด	100 วัตต์



ฟังก์ชันหลัก

เลขที่	รายละเอียด
1	การวัดเส้นผ่านศูนย์กลาง (การวัดความยาว) ของลูกบอลทองคำ
2	การวัดความหนาของลูกบอลทองคำ (การวัดมุม)
3	การวัดรัศมีของส่วนโค้งลวดทองคำ



ข้อดี

รายการ	รายละเอียด
ส่วนประกอบทางแสงอเนกประสงค์	ใช้งานร่วมกับอุปกรณ์ทางแสงทั้งในประเทศและนำเข้า รองรับโหมดต่างๆ ได้แก่ แสงสว่างจ้า ความมืด ความแตกต่างของการรบกวนเชิงอนุพันธ์ (DIC) การโพลาไรซ์ และการเรืองแสงแบบเอพิฟลูออเรสเซนซ์
ป้อมปืนเป้าหมาย	สามารถติดตั้งเลนส์ได้สูงสุด 5 ชิ้น โดยมีกำลังขยาย 5X, 10X, 20X, 50X และ 100X เพื่อตอบสนองความต้องการใช้งานที่หลากหลาย

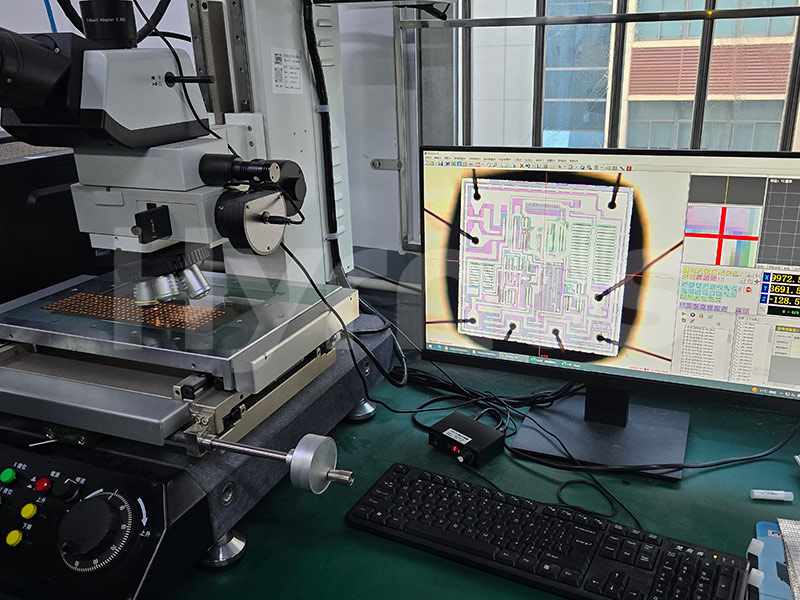

ระบบการถ่ายภาพ	มาพร้อมกับกล้อง CCD สีระดับอุตสาหกรรมที่สามารถจับภาพคุณภาพสูงผ่านเลนส์ซูม แปลงภาพเหล่านั้นเป็นสัญญาณอิเล็กทรอนิกส์ และส่งไปยังคอมพิวเตอร์เพื่อทำการวิเคราะห์
หน่วยแสดงข้อมูลตามหลักสรีรศาสตร์	ออกแบบมาเพื่อการใช้งานแบบอิสระ ปรับมุมได้ ทำให้วัดได้อย่างสะดวกสบายทั้งในท่ายืนและท่านั่ง รองรับฟังก์ชันการตั้งค่าศูนย์และการจัดตำแหน่งศูนย์กลางเพื่อการสอบเทียบที่มีความแม่นยำสูง
ระบบขับเคลื่อนสกรูนำความแม่นยำสูง	ใช้สกรูนำและน็อตสแตนเลสในการขับเคลื่อน ทำให้สามารถปรับได้อย่างรวดเร็วและละเอียด ช่วยเพิ่มประสิทธิภาพในการวัด โครงสร้างที่มั่นคงช่วยลดการสั่นสะเทือนของแท่นวางและรับประกันการกำหนดตำแหน่งที่แม่นยำยิ่งขึ้น
