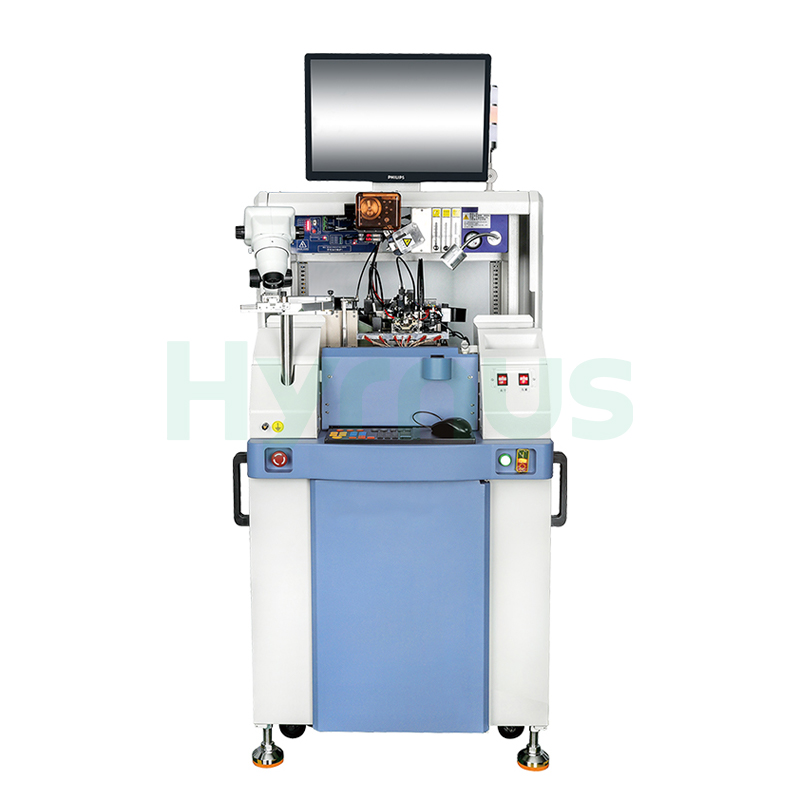

เครื่องเชื่อมลวดทองคำสำหรับบรรจุภัณฑ์ IC และเครื่องเชื่อมลวดแบบฟลิปชิป

แนะนำผลิตภัณฑ์

HY-WB600 เครื่องเชื่อมลวดทองคำออกแบบมาเพื่อกระบวนการเชื่อมต่อขาภายในของชิปในการผลิตชิ้นส่วนอิเล็กทรอนิกส์พิเศษ มีการใช้งานอย่างแพร่หลายในอุปกรณ์แบบแยกชิ้น อุปกรณ์ไมโครเวฟ เลเซอร์ อุปกรณ์สื่อสารทางแสง และชิ้นส่วนอิเล็กทรอนิกส์ที่มีความแม่นยำสูงอื่นๆ

เครื่องจักรนี้รองรับการใช้งานกับตัวจับยึดและอุปกรณ์จับชิ้นงานแบบกำหนดเองตามความต้องการของผลิตภัณฑ์ของลูกค้า ทำให้เหมาะสำหรับการบรรจุภัณฑ์อุปกรณ์พิเศษที่มีความลึกของช่องว่างต่ำกว่า 6.5 มม. เครื่องจักรนี้มาพร้อมกับระบบอัลตราโซนิกที่เสถียรและทรงพลัง และแพลตฟอร์มควบคุมไฟฟ้าแบบบูรณาการ เพื่อให้มั่นใจได้ถึงประสิทธิภาพการยึดติดที่เชื่อถือได้

การกำหนดค่ามาตรฐานรองรับการเชื่อมต่อด้วยลวดทองคำและการเชื่อมต่อด้วยลวดทองคำแบบสตั๊ด นอกจากนี้ยังมีกระบวนการเชื่อมต่อหรือการเชื่อมต่อด้วยลวดโลหะผสม ลวดทองแดง และลวดเงินให้เลือกใช้ เพื่อตอบสนองความต้องการด้านบรรจุภัณฑ์และการใช้งานฟลิปชิปที่แตกต่างกัน

คุณสมบัติ

ข้อกำหนดทางเทคนิค

เลขที่	พารามิเตอร์	ข้อกำหนด
1.	ผู้ถือชิ้นงาน (ปรับแต่งได้)
2.	ผู้ถือครอง Z Travel	23 มม.
3.	อุณหภูมิเครื่องทำความร้อน	อุณหภูมิห้อง ~ 300°C
4.	ช่วง XY ของตัวยึดชิ้นงาน	72 มม. × 70 มม.
5.	ระบบปฏิบัติการ	วินโดวส์
6.	การเดินทางเพื่อสร้างความผูกพัน	60 มม. × 68 มม.
7.	ระยะห่างของแผ่นรองบอนด์ขั้นต่ำ	45 ไมโครเมตร
8.	ความแม่นยำในการยึดติด	±2 μm @ 3σ
9.	เส้นผ่านศูนย์กลางลวด	18 ไมโครเมตร ~ 50 ไมโครเมตร
10.	ความยาวสายไฟสูงสุด	7 มม.
11.	ความสูงลูปขั้นต่ำ	60 ไมโครเมตร
12.	ความแม่นยำของความสูงลูป	±25.4 ไมโครเมตร
13.	ชิงช้าลวด	±25 ไมโครเมตร
14.	การควบคุมลูป	ตั้งโปรแกรมได้อย่างสมบูรณ์
15.	เส้นทางแสง	ซูมต่อเนื่อง 2~4 / 1.6~3.6 เท่า, ระบบโฟกัสอัตโนมัติแบบตั้งโปรแกรมได้
16.	ความเร็วในการยึดติดมาตรฐาน	เวลาวงจรสายไฟ 45 มิลลิวินาที
17.	ความคลาดเคลื่อนของตำแหน่งชิป	X: ±190 μm, Y: ±140 μm
18.	ความเร็วในการกระแทกหมุดมาตรฐาน	28 หน่วย/วินาที
19.	พลังงานอัลตราโซนิก	0~2 วัตต์
20.	ความคลาดเคลื่อนของมุมชิป	การหมุน ±45°
21.	แรงดันไฟฟ้าขาเข้า	ไฟฟ้ากระแสสลับ 220 โวลต์ ± 10% (50 เฮิรตซ์)
22.	แรงยึดเหนี่ยว	0~360 กรัม
23.	น้ำหนัก	น้ำหนักสุทธิ: 600 กก.
24.	ความต้องการอากาศอัด	0.35~1 MPa, ข้อต่อลม Φ10
25.	ขนาด (กว้าง×ลึก×สูง)	1300 × 1000 × 1700 มม.
26.	ปริมาณการใช้อากาศที่กำหนด	150 ลิตร/นาที ที่ 0.5 MPa
