เครื่องเชื่อมลวดด้วยคลื่นอัลตราโซนิคความแม่นยำสูงสำหรับอุปกรณ์ทางแสง

แนะนำผลิตภัณฑ์

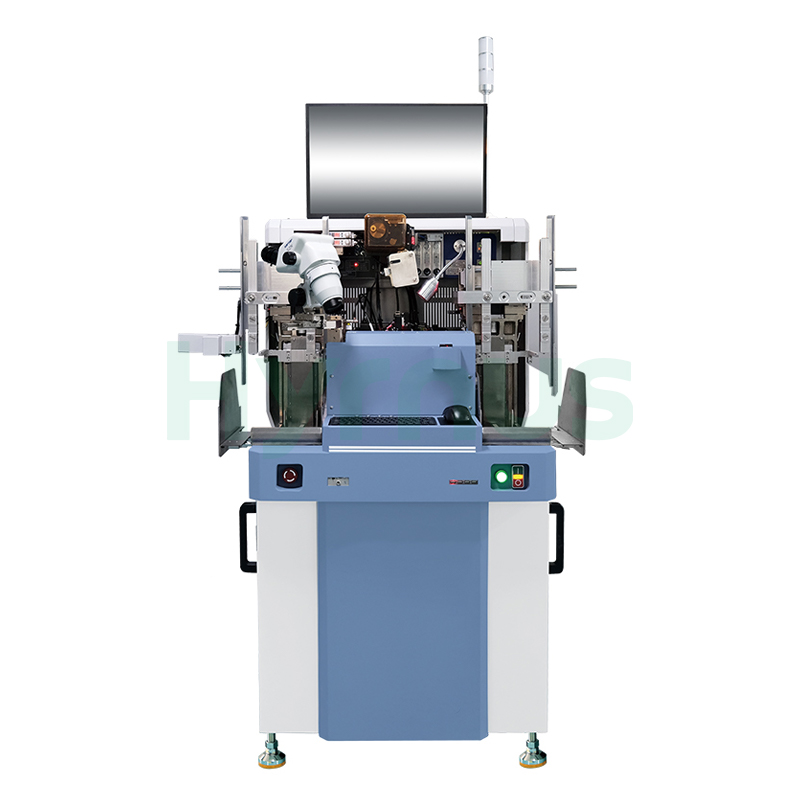

HY-WB500เครื่องเชื่อมลวดอัลตราโซนิกความแม่นยำสูงเป็นระบบเชื่อมต่อสายไฟแบบระนาบมาตรฐานสำหรับบรรจุภัณฑ์เซมิคอนดักเตอร์และชิ้นส่วนอิเล็กทรอนิกส์ รองรับราง อุปกรณ์จับยึด และตัวจัดเก็บแบบกำหนดเองตามผลิตภัณฑ์ของลูกค้าที่แตกต่างกัน ทำให้สามารถปรับเปลี่ยนได้อย่างยืดหยุ่นเพื่อตอบสนองความต้องการในการผลิตที่หลากหลาย

เครื่องจักรนี้มาพร้อมกับระบบโฟกัสอัตโนมัติแบบตั้งโปรแกรมได้ ตัวแปลงสัญญาณความถี่คู่ ระบบลำเลียงวัสดุอัตโนมัติเต็มรูปแบบ และโครงสร้างยึดชิ้นงานที่มีความแข็งแรงสูง ระบบควบคุมการเคลื่อนที่ที่เชื่อถือได้และการออกแบบรางนำทางโต๊ะ XY ที่แข็งแรงช่วยให้มั่นใจได้ถึงการวางตำแหน่งที่แม่นยำและคุณภาพการยึดติดที่เสถียร ด้วยฟังก์ชัน PR Look Ahead และ EFO แบบหลายช่องสัญญาณและหลายขั้นตอน ระบบนี้ช่วยเพิ่มประสิทธิภาพการยึดติดและความสม่ำเสมอของกระบวนการ

คุณสมบัติ

ข้อมูลจำเพาะทางเทคนิค

เลขที่	พารามิเตอร์	ข้อกำหนด
1.	ตัวยึดชิ้นงาน (ปรับแต่งได้)
2.	ผู้ถือครอง Z Travel	13 มม.
3.	อุณหภูมิเครื่องทำความร้อน	อุณหภูมิห้อง ~ 300°C
4.	ช่วง XY ของตัวยึดชิ้นงาน	73 มม. × 72.5 มม.
5.	ระบบปฏิบัติการ	วินโดวส์
6.	การเดินทางเพื่อสร้างความผูกพัน	60 มม. × 70 มม.
7.	ระยะห่างของแผ่นรองบอนด์ขั้นต่ำ	45 ไมโครเมตร
8.	ความแม่นยำในการยึดติด	±3 μm @ 3σ
9.	เส้นผ่านศูนย์กลางลวด	18 ไมโครเมตร ~ 50 ไมโครเมตร
10.	ความยาวสายไฟสูงสุด	7 มม.
11.	ความสูงห่วงขั้นต่ำ	60 ไมโครเมตร
12.	ความแม่นยำของความสูงลูป	±25.4 ไมโครเมตร
13.	ชิงช้าลวด	±25 ไมโครเมตร
14.	การควบคุมลูป	ตั้งโปรแกรมได้อย่างสมบูรณ์
15.	เส้นทางแสง	ซูมต่อเนื่อง 2~4 / 1.6~3.6 เท่า, ระบบโฟกัสอัตโนมัติแบบตั้งโปรแกรมได้
16.	ความเร็วในการยึดติดมาตรฐาน	เวลาวงจรสายไฟ 45 มิลลิวินาที
17.	ระยะโฟกัสอัตโนมัติ (Z)	4 มม.
18.	ความคลาดเคลื่อนของมุมชิป	การหมุน ±45°
19.	ความคลาดเคลื่อนของตำแหน่งชิป	X: ±190 μm, Y: ±140 μm
20.	แรงยึดเหนี่ยว	0~360 กรัม
21.	พลังงานอัลตราโซนิก	0~2 วัตต์
22.	ความต้องการอากาศอัด	0.35~1 MPa, ข้อต่อลม Φ10
23.	แรงดันไฟฟ้าขาเข้า	ไฟฟ้ากระแสสลับ 220 โวลต์ ± 10% (50 เฮิรตซ์)
24.	ปริมาณการใช้อากาศที่กำหนด	150 ลิตร/นาที ที่ 0.5 MPa
25.	น้ำหนัก	น้ำหนักสุทธิ: 650 กก.
26.	โหมดวนซ้ำ	คิวลูป / เอสลูป / บีจีเอ-ทวิสต์
27.	ขนาด (กว้าง×ลึก×สูง)	1300 × 1000 × 1700 มม.



ข้อกำหนดในการใช้งาน

No	รายการ	ความต้องการ
1.	อุณหภูมิแวดล้อม (อุณหภูมิห้อง)	15°C ~ 30°C
2.	ความชื้นสัมพัทธ์ในอากาศ	30% ~ 60% (ไม่มีการควบแน่น)
3.	การสั่นสะเทือน	การสั่นสะเทือนอาจส่งผลต่อความแม่นยำของอุปกรณ์ ควรอยู่ห่างจากแหล่งกำเนิดการสั่นสะเทือน
4.	ข้อกำหนดด้านพลังงาน	1. 220V AC ± 10%
		2. กำลังไฟ ≥ 2000 วัตต์
		3. ความถี่: 50Hz ± 1Hz
5.	การต่อสายดิน	ต้องต่อสายดินอย่างถูกต้อง ปฏิบัติตามข้อกำหนดการต่อสายดินของท้องถิ่น
6.	คนอื่น	- ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟอยู่ใกล้กับเครื่องจักร
		- จำเป็นต้องทำการปรับระดับอย่างแม่นยำด้วยเครื่องมือวัดระดับหลังจากติดตั้งเสร็จ ณ สถานที่ติดตั้ง
		- ห้ามใช้เครื่องในบริเวณที่มีเสียงดัง การสั่นสะเทือน ความร้อนสูง หรือมีน้ำมันปนเปื้อน
		- หลีกเลี่ยงการติดตั้งเครื่องใกล้กับพัดลมระบายความร้อน ช่องระบายอากาศ หรือแหล่งที่อาจมีการปนเปื้อนของน้ำมัน
7.	แรงดันไฟฟ้า	220V ± 10%
8.	ความถี่	50/60Hz
9.	การต่อสายดิน	ต้องต่อสายดิน
10.	พลัง	≥2000 วัตต์
11.	ข้อกำหนดอินเทอร์เฟซ	10A, เฟสเดียว 3 สาย
