HY-OE3200 Die เครื่องเชื่อมยูเทคติกได้รับการออกแบบมาสำหรับการเชื่อมยูเทคติกของอุปกรณ์ไฟฟ้า LED ส่วนประกอบการสื่อสารทางแสง เช่น LD, PD/TIA เป็นต้น โดยรองรับรูปแบบชิป/อุปกรณ์ที่หลากหลาย พร้อมการวางตำแหน่งแบบอัตโนมัติเต็มรูปแบบ
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-OE3200สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องเชื่อมยูเทคติกความเร็วสูงสำหรับการสื่อสารทางแสง
แนะนำผลิตภัณฑ์
HY-OE3200 เครื่องเชื่อมยูเทคติก (Eutectic Bonder) ออกแบบมาสำหรับการเชื่อมยูเทคติกของอุปกรณ์ไฟฟ้ากำลังสูง LED ชิ้นส่วนสื่อสารทางแสง เช่น LD, PD/TIA เป็นต้น รองรับรูปแบบชิป/อุปกรณ์ที่หลากหลาย พร้อมการวางตำแหน่งอัตโนมัติอย่างสมบูรณ์ในด้านการสื่อสารด้วยแสง อุปกรณ์ไฟฟ้า และการบรรจุภัณฑ์ LED ความแม่นยำในการจัดวางและประสิทธิภาพการผลิตเป็นปัจจัยโดยตรงที่ส่งผลต่อประสิทธิภาพของอุปกรณ์และต้นทุนการผลิต
คุณสมบัติทางเทคนิคที่สำคัญ

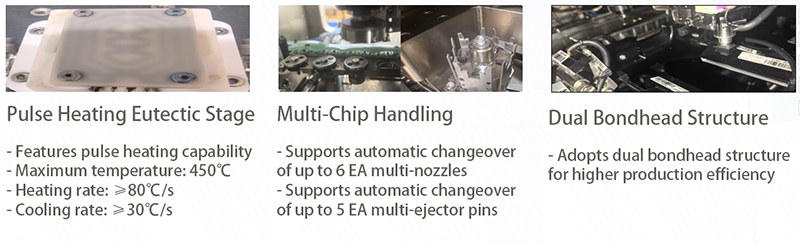

ด้วยโครงสร้างแบบโครงคู่ที่เป็นเอกลักษณ์เฉพาะในอุตสาหกรรม ทำให้มีประสิทธิภาพในการวางชิ้นงานที่เหนือกว่า รองรับอุณหภูมิสูงสุดถึง 450℃ และการออกแบบรางแบบปิดสนิทที่ให้บรรยากาศก๊าซป้องกัน จึงรับประกันผลลัพธ์การยึดติดแบบยูเทคติกที่ยอดเยี่ยม
สถานการณ์การใช้งาน
การเชื่อมประสานยูเทคติกความแม่นยำสูงสำหรับผงอุปกรณ์ er, LEDs และส่วนประกอบการสื่อสารด้วยแสง เช่น COC/COS, LD, TIA, PD เป็นต้น
ข้อมูลจำเพาะทางเทคนิค
| รายการ | ข้อกำหนด |
| ชื่อ | เครื่องเชื่อมยูเทคติกความเร็วสูงสำหรับการสื่อสารทางแสง |
| แบบอย่าง | HY-OE3200 |
| ความแม่นยำในการวางตำแหน่ง | ความแม่นยำในการกำหนดตำแหน่ง X/Y: ±1.5 μm ที่ 3σ (แม่พิมพ์สอบเทียบ) |
| CPH (±1.5 μm) | 500 (แม่พิมพ์มาตรฐาน, เวลาให้ความร้อน = 7 วินาที) |
| ขนาดแม่พิมพ์ | 0.2–3 มม. |
| ประเภทของวัสดุรองรับ | วัสดุรองรับชนิดเดียว ขนาด 0.5–20 มม. |
| กองกำลังบอนด์ | 10–1000 กรัม |
| วิธีการป้อนแม่พิมพ์แบบรองรับ | แพ็ควาฟเฟิล, แพ็คเจล, วงแหวนขยายเวเฟอร์, ถาด |

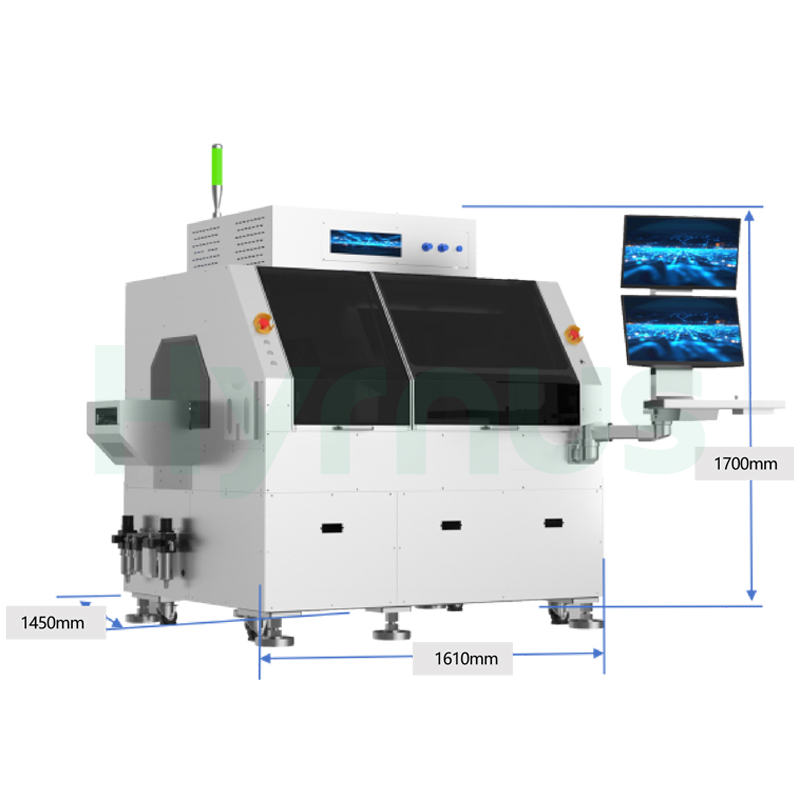

| ขนาดของอุปกรณ์ | 2200 × 1450 × 1750 มม. (รวมโมดูลการโหลด/ขนถ่าย) |
| น้ำหนักอุปกรณ์ | 2300 กก. |
| สภาพแวดล้อมการทำงาน | 23 ± 3°C / ความชื้นสัมสัมพัทธ์ 40%–60% |
