เครื่องเชื่อมชิ้นส่วนบรรจุภัณฑ์ระดับแผงความแม่นยำสูง

HY-PD12ไดบอนเดอร์ เป็นระบบการเชื่อมต่อชิ้นส่วนระดับแผงที่มีความแม่นยำสูง ซึ่งออกแบบมาโดยเฉพาะสำหรับกระบวนการบรรจุภัณฑ์ขั้นสูง FOWLP/PLP และใช้กันอย่างแพร่หลายในชิปประมวลผลประสิทธิภาพสูง/AI, อุปกรณ์ RF 5G/mmWave, โซลูชัน SiP และแผงจอแสดงผล Mini/Micro LED

  • ยี่ห้อ :

    HYRNUS
  • หมายเลขสินค้า :

    HY-PD12
  • สั่งซื้อขั้นต่ำ (MOQ) :

    1 Set
  • การรับประกัน :

    One-Year Warranty and Lifetime Maintenance
  • การชำระเงิน :

    T/T
  • ระยะเวลานำส่ง :

    7-35 Days
  • แหล่งที่มาของผลิตภัณฑ์ :

    China
  • เครื่องเชื่อมชิ้นส่วนบรรจุภัณฑ์ระดับแผงความแม่นยำสูง

    แนะนำผลิตภัณฑ์

    HY-PD12 เครื่องติดแม่พิมพ์ สามารถทำรอบการเชื่อมต่อได้ภายใน 250 มิลลิวินาที ด้วยอัตราการผลิต 14,000 ชิ้นต่อชั่วโมง ให้ความแม่นยำในแกน X/Y ที่ ±25 ไมโครเมตร และความแม่นยำในการหมุนที่ ≤ ±3° ระบบนี้รองรับเวเฟอร์ขนาด 12 นิ้ว ที่มีขนาดชิปตั้งแต่ 0.2 × 0.2 มม. ถึง 3 × 3 มม. และความหนาของชิป ≥100 μm รองรับขนาดซับสเตรต 340 × 340 มม. ที่มีความหนา 0.2–4 มม. ระบบนี้ติดตั้งกล้องความละเอียด 1280 × 1024 พิกเซล ให้ความแม่นยำในการจดจำ 2.4 μm มีวิธีการเลือกพื้นผิว (surface pick method) ด้วยแรงเลือก 30–250 กรัม ระยะการเชื่อมต่อ 350 × 350 มม. และมีความแม่นยำในการกำหนดตำแหน่ง ±2 μm และความสามารถในการทำซ้ำ ±1 μm ทำงานที่ 220V / 50Hz ด้วยกำลังไฟพิกัด 1.0 kW และต้องการอากาศอัด 0.6–1.0 MPa HY-PD12 ให้ประสิทธิภาพที่เชื่อถือได้และมีความแม่นยำสูงสำหรับการรวมวงจรต่างชนิดและการเชื่อมต่อความหนาแน่นสูงในการผลิตอุปกรณ์อิเล็กทรอนิกส์ยุคใหม่

    ข้อมูลจำเพาะทางเทคนิค

    พารามิเตอร์P8พี12พี8 โปรพี12 โปรพี12 แม็กซ์
    ระบบปฏิบัติการวินโดวส์ 7
    รอบการยึดเกาะ (มิลลิวินาที)2002505001000
    อุฟ18k14k6-8k3-5k
    ความแม่นยำ X/Y (μm)±25±15
    ความแม่นยำในการหมุน (°)≤±3≤±0.5
    ขนาดเวเฟอร์8"12 นิ้ว8"12 นิ้ว12 นิ้ว
    ขนาดชิป (มม.)0.2x0.2~3x31x1~6x6
    ความหนาของชิป (ไมโครเมตร)≥100
    ขนาดพื้นผิว (มม.)500x200340x340685x650
    ความหนาของวัสดุรองรับ (มม.)0.2-40.2-2
    ความละเอียดของภาพ1280x10242592x1944
    ความแม่นยำในการจดจำ2.4 ไมโครเมตร1.2 ไมโครเมตร
    เลือกวิธีการพื้นผิวพื้นผิว+จัดแนว
    แรงดึง (กรัม)30-25020-250
    ระยะการยึดติด (มม.)510x210350x350700x660
    ความแม่นยำของตำแหน่ง (ไมโครเมตร)±2±1
    ความแม่นยำในการวัดซ้ำ (μm)±1
    แรงดันไฟฟ้า220V/50Hz
    อากาศอัด (MPa)0.6-1.0
    แรงดันสุญญากาศขาเข้า (กิโลปาสคาล)-0.6 ถึง -1.0
    กำลังไฟฟ้า (กิโลวัตต์)0.811.21.351.35

    สถานการณ์การใช้งาน

    เครื่องเชื่อมชิปแบบระดับแผงนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับกระบวนการบรรจุภัณฑ์ขั้นสูง FOWLP/PLP มีการใช้งานอย่างแพร่หลายในการเชื่อมชิปประมวลผลประสิทธิภาพสูง/AI, อุปกรณ์ RF 5G/mm Wave, โซลูชัน SiP/system-in-package และแผงจอแสดงผล Mini/Micro LED ซึ่งช่วยให้สามารถรวมส่วนประกอบต่างชนิดและเชื่อมต่อความหนาแน่นสูงสำหรับอุปกรณ์อิเล็กทรอนิกส์ยุคใหม่ได้

    รายละเอียดสินค้า

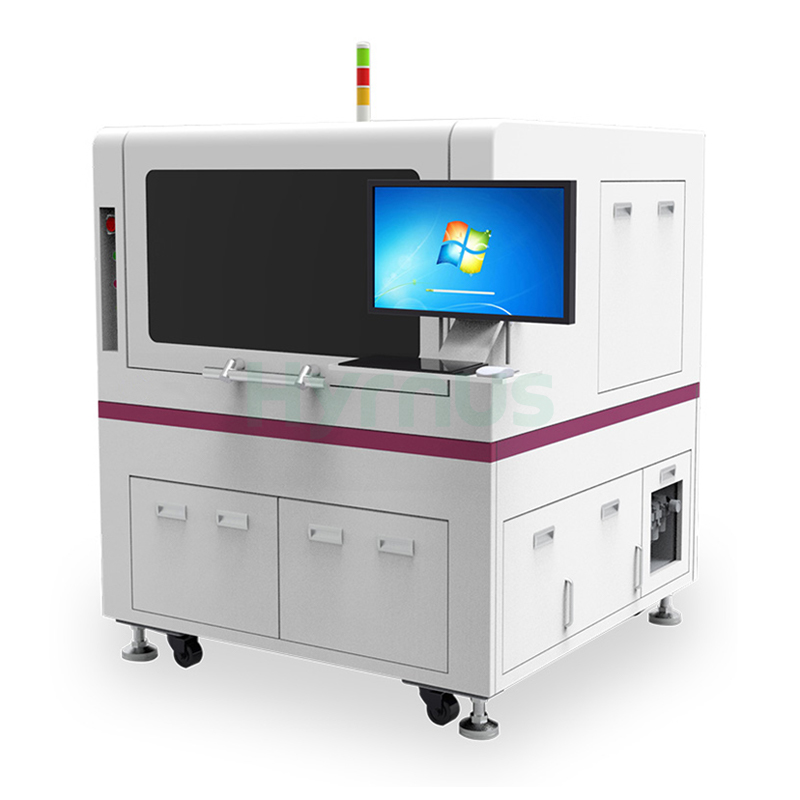

    die bonder
