HY-WD1201 รองรับชิ้นงานขนาดเส้นผ่านศูนย์กลางสูงสุด 300 มม. ด้วยระยะการเคลื่อนที่ X/Y 310 มม. สำหรับเฟรมขนาด 8–12 นิ้ว มาพร้อมโครงสร้างป้องกันการสั่นสะเทือนที่แข็งแรง ความแม่นยำในการกำหนดตำแหน่งแกน Y 0.003 มม. และการหมุนแกน θ 380° มีแกนหมุนความเร็ว 10000–60000 รอบต่อนาที ใช้งานร่วมกับใบเลื่อยขนาดเส้นผ่านศูนย์กลาง 58 มม. มาพร้อมระบบตรวจสอบใบเลื่อย การลับคมอัตโนมัติ ระบบควบคุมแบบสัมผัสขนาด 15 นิ้ว และการสื่อสาร GEM เครื่องจักรขนาด 1150 x 1020 x 1750 มม. / น้ำหนัก 1000 กก. นี้จึงสามารถตัดชิ้นงานที่มีความแม่นยำสูง เช่น แผ่นเวเฟอร์ซิลิคอน SiC เซรามิก กระจกออปติคอล และวัสดุแม่เหล็ก
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-WD1201สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเครื่องเลื่อยตัดเวเฟอร์แบบกึ่งอัตโนมัติแกนเดี่ยวขนาด 12 นิ้ว พร้อมระบบตรวจจับใบมีดหักแบบออนไลน์
แนะนำผลิตภัณฑ์

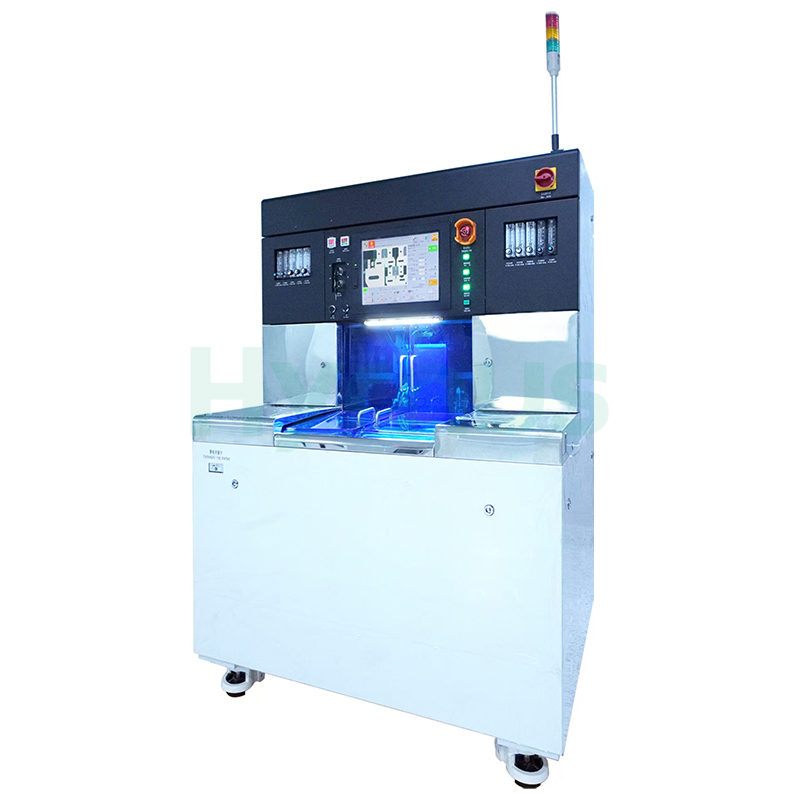

HY-WD1201 เลื่อยตัดแผ่นเวเฟอร์แบบกึ่งอัตโนมัติ แกนเดี่ยว ขนาด 12 นิ้ว รองรับชิ้นงานขนาดสูงสุด Φ300 มม. และเหมาะสำหรับชิ้นงานขนาด 8–12 นิ้ว โดยมีระยะการตัด X/Y 310 มม. ใช้โครงสร้างเฟรมที่มีความแข็งแรงสูง แกน Z ลดแรงสั่นสะเทือน และแกน X ความเร็วสูง ความเร็วในการป้อนแกน X อยู่ที่ 0.1–1000 มม./วินาที ความแม่นยำในการกำหนดตำแหน่งเต็มช่วงของแกน Y ≤0.003 มม. และการหมุนแกน θ ได้ถึง 380° มาพร้อมกับแกนหมุนความเร็วสูง 10000–60000 รอบต่อนาที สำหรับใบมีดขนาดสูงสุด Φ58 มม.
การกำหนดค่ามาตรฐานประกอบด้วยการตรวจจับการแตกหักของใบมีดแบบออนไลน์ การตรวจจับใบมีดแบบไม่สัมผัส และการลับคมอัตโนมัติ ใช้ระบบควบคุมแบบสัมผัสขนาด 15 นิ้ว และรองรับโปรโตคอลการสื่อสาร GEM ใช้ไฟ AC เฟสเดียว 220V ตัวเครื่องมีขนาด 1150*1020*1750 มม. และหนักประมาณ 1000 กก. เหมาะสำหรับการตัดแผ่นเวเฟอร์ซิลิคอนขนาด 8–12 นิ้ว ซิลิคอนคาร์ไบด์ เซรามิก กระจกออปติคอล และวัสดุแม่เหล็กอย่างแม่นยำ
การออกแบบโครงสร้างที่ยอดเยี่ยม1. ตัวเครื่องที่มีความแข็งแรงสูงช่วยให้เครื่องจักรทำงานได้อย่างมีเสถียรภาพ
2. กลไกแกน Z ที่ออกแบบมาเป็นพิเศษช่วยขจัดความคลาดเคลื่อนของตำแหน่งที่เกิดจากการสั่นสะเทือนของแกนหมุน
3. การออกแบบแกน X ที่มีความแข็งแกร่งสูงเป็นพิเศษ ช่วยเพิ่มความเร็วในการเคลื่อนที่อย่างรวดเร็ว ส่งผลให้ประสิทธิภาพการผลิตดีขึ้นอย่างเห็นได้ชัด
4. มีอุปกรณ์ลับคมใบมีดแบบออนไลน์ เพื่อตอบสนองความต้องการในการลับคมใบมีดระหว่างการตัดวัสดุที่มีความแข็งแรงสูง
5. กลไกการเคลื่อนย้ายที่ควบคุมด้วยระบบเซอร์โวอย่างสมบูรณ์ ช่วยให้การเคลื่อนย้ายเป็นไปอย่างราบรื่น ลดโอกาสที่พลั่วจะเสียหายระหว่างการเคลื่อนย้าย
6. ระบบหล่อลื่นแบบรวมศูนย์ ช่วยให้การบำรุงรักษาง่ายขึ้น และรับประกันความแม่นยำของเครื่องจักรในระยะยาว
การใช้งานผลิตภัณฑ์
อุปกรณ์นี้สามารถใช้งานได้กับแผ่นเวเฟอร์ซิลิคอนขนาด 8–12 นิ้ว แผ่นเวเฟอร์ซิลิคอนคาร์ไบด์ อุปกรณ์สื่อสารทางแสง วัสดุเซรามิกและแก้ว รวมถึงวัสดุแม่เหล็ก
ระบบปฏิบัติการที่เชื่อถือได้และสะดวกสบาย
1.หน้าจอสัมผัสขนาด 15 นิ้ว แสดงข้อมูลสถานะเครื่องจักรได้มากขึ้น พร้อมการใช้งานที่ง่ายและราบรื่น
2. ของเหลวทั้งหมดถูกควบคุมด้วยซอฟต์แวร์และจัดเก็บไว้ในกลุ่มโปรแกรม ซึ่งช่วยประหยัดเวลาในการปรับแต่งเมื่อเปลี่ยนผลิตภัณฑ์
3. อัลกอริทึมควบคุมการเคลื่อนไหวและการวิเคราะห์ภาพที่พัฒนาตนเอง ช่วยเพิ่มความน่าเชื่อถือและเสถียรภาพของระบบ
4. โปรโตคอลมาตรฐานของเซมิคอนดักเตอร์ช่วยให้สามารถบูรณาการกับระบบอัตโนมัติในโรงงานได้
ข้อกำหนดทางเทคนิค
| หมวดหมู่ | รายการ | พารามิเตอร์ |
| ข้อมูลรุ่น | แบบอย่าง | HY-PD1201 |
| ชิ้นงานพื้นฐาน | ขนาดชิ้นงานสูงสุด | เส้นผ่านศูนย์กลาง 300 มม. |
| แกน X | ช่วงการหั่นลูกเต๋า | 310 มม. |
| ช่วงป้อนความเร็ว | 0.1–1000 มม./วินาที | |
| แกน Y | ช่วงการหั่นลูกเต๋า | 310 มม. |
| การเพิ่มขึ้นทีละขั้น | 0.0001 มม. | |
| ความแม่นยำเชิงตำแหน่งของแกน Y | ภายใน 0.003 มม. / 310 มม. | |
| แกน Z | ระยะชักสูงสุดที่ถูกต้อง | 14.7 มม. (พร้อมใบมีดขนาดเส้นผ่านศูนย์กลาง 2 นิ้ว) |
| มติการเคลื่อนไหว | 0.00005 มม. | |
| ความแม่นยำในการทำซ้ำ | 0.001 มม. | |
| เส้นผ่านศูนย์กลางใบมีดที่ใช้งานได้สูงสุด | Φ58 มม. | |
| แกน θ | มุมการหมุนสูงสุด | 380° |
| แกนหมุน | ช่วงความเร็วในการทำงาน | 10000–60000 รอบต่อนาที |
| กำลังสูงสุด (kW) | 1.8 / 2.4 (ที่ 60000 รอบต่อนาที) | |
| แรงบิด (เอ็น·เอ็ม) | 0.3 / 0.4 (15000–60000 รอบต่อนาที) | |
| คุณสมบัติการใช้งาน | การตรวจจับใบมีดหักออนไลน์ | ใช่ |
| การตั้งค่าใบมีดอัตโนมัติแบบไม่สัมผัส | ใช่ | |
| การลับคมอัตโนมัติ | ใช่ | |
| โปรโตคอลการสื่อสาร GEM | ใช่ | |
| กรอบเวเฟอร์ | ขนาดเฟรมที่ใช้งานได้สูงสุด | 8–12 นิ้ว |
| ข้อกำหนดอื่นๆ | แหล่งจ่ายไฟ | กระแสสลับเฟสเดียว 220 โวลต์ |
| ขนาดอุปกรณ์ (ล)WH) | 1150*1020*1750 มม. | |
| น้ำหนักอุปกรณ์ | ≈1000 กิโลกรัม |
ข้อกำหนดในการใช้งาน
1. อากาศอัดสะอาดที่มีจุดน้ำค้างในบรรยากาศระหว่าง -10℃ ถึง -20℃ ปริมาณน้ำมันตกค้าง 0.1 ppm และระดับการกรอง 0.01 μm/99.5% หรือสูงกว่า
2. รักษาอุณหภูมิห้องที่วางเครื่องจักรให้อยู่ระหว่าง 20℃ ถึง 25℃ และควบคุมความผันผวนให้อยู่ภายใน ±1℃
3. ควบคุมอุณหภูมิของน้ำที่ใช้ในการตัดให้มีอุณหภูมิเท่ากับอุณหภูมิห้อง +2℃ โดยมีค่าผันผวนไม่เกิน ±1℃
4. ควบคุมอุณหภูมิของน้ำหล่อเย็นให้เท่ากับอุณหภูมิห้อง โดยมีค่าผันผวนไม่เกิน ±1℃
รายละเอียดสินค้า
HY-WD801 รองรับชิ้นงานขนาดเส้นผ่านศูนย์กลางสูงสุด 210 มม. ด้วยระยะการเคลื่อนที่ X/Y 220 มม. สำหรับเวเฟอร์ขนาด 6–8 นิ้ว มีความแม่นยำในการเคลื่อนที่ ประสิทธิภาพแกนหมุน การป้องกันใบมีด และระบบควบคุมเหมือนกับ HY-WD1201 ทุกประการ รองรับการป้อนชิ้นงาน 0.1–1000 มม./วินาที ความเร็วแกนหมุน 10000–60000 รอบต่อนาที และใบมีดขนาดเส้นผ่านศูนย์กลางสูงสุด 58 มม. ขนาดกะทัดรัด (10208901750 มม., 800 กก.) ออกแบบมาเพื่อการตัดเวเฟอร์ ชิ้นส่วนออปติคอล และวัสดุเซรามิกอย่างแม่นยำในปริมาณน้อยและปานกลาง
HY-PD1202 เหมาะสำหรับเฟรมขนาดใหญ่ 300×300 มม. ระบบควบคุมแกน Y แบบวงปิดเต็มรูปแบบรักษาความแม่นยำ 0.005 มม. ตลอดระยะการเคลื่อนที่ 310 มม. ความแม่นยำในการทำซ้ำแกน Z คงอยู่ที่ 0.003 มม. มาพร้อมกับระบบตรวจจับความสูงแบบไม่สัมผัส ระบบวิชั่นแบบสองแสง การตรวจสอบใบมีด และแกนหมุนสำหรับงานหนัก การจัดวางแกนหมุนที่เหมาะสมและถาดสี่เหลี่ยมขนาดใหญ่ช่วยเพิ่มประสิทธิภาพได้ 5% ระบบหล่อลื่นแบบรวมศูนย์ช่วยให้มั่นใจได้ถึงความแม่นยำในระยะยาว เข้ากันได้กับ GEM อย่างสมบูรณ์สำหรับสายการผลิตอัตโนมัติในปริมาณมาก
HY-PD802 รองรับเฟรมขนาดสูงสุด 210×210 มม. ระบบวัดระยะแกน Y แบบวงปิดเต็มรูปแบบให้ความแม่นยำ 0.005 มม. ภายในระยะการเคลื่อนที่ 220 มม. ความแม่นยำในการทำซ้ำแกน Z อยู่ที่ 0.003 มม. ติดตั้งเซ็นเซอร์วัดความสูงใบมีดแบบไม่สัมผัส ระบบตรวจจับแสงคู่ การตรวจจับการหักของใบมีด และแกนหมุนคู่ที่นำเข้า ตัวเครื่องขนาดกะทัดรัด เสียงรบกวนต่ำ พร้อมหน้าจอสัมผัสขนาด 15 นิ้ว รองรับการตัดแบบเป็นชุด การจัดตำแหน่งอัตโนมัติ และการกลับมาทำงานต่อจากจุดหยุด ใช้งานร่วมกับโปรโตคอล GEM สำหรับสายการผลิตแบบกึ่งอัตโนมัติได้
HY-PD801เป็นเครื่องเลื่อยตัดเทปแบบแกนเดี่ยว กึ่งอัตโนมัติ ขนาด 8 นิ้ว รองรับชิ้นงานขนาดสูงสุด 210×210 มม. โครงสร้างแข็งแรงและแกน X ที่ได้รับการปรับปรุงช่วยเพิ่มประสิทธิภาพได้ถึง 5% มาพร้อมกับเฟรมสี่เหลี่ยม หน้าจอสัมผัส อัลกอริทึมการตัดที่เป็นกรรมสิทธิ์ การตั้งค่าใบมีดอัตโนมัติ และการตรวจจับการหักของใบมีด ทำให้ได้ความแม่นยำที่เสถียรและบำรุงรักษาง่าย และรองรับโปรโตคอล GEM สำหรับการรวมระบบอัตโนมัติในโรงงาน
HY-PD1201 เป็นเลื่อยตัดเทปอเนกประสงค์ที่รองรับชิ้นงานขนาดสูงสุด 12 นิ้ว แกน Y มีระบบควบคุมมาตราส่วนแบบวงปิดเต็มรูปแบบเพื่อความแม่นยำในการกำหนดตำแหน่งที่เหนือกว่า มาพร้อมกับระบบวัดความสูงแบบไม่สัมผัส NCS ระบบภาพแบบคู่แกนและวงแหวน และแกนหมุนความเร็วสูงนำเข้า ขนาดกะทัดรัด เสียงรบกวนต่ำ และใช้งานง่าย ให้การตัดที่แม่นยำสำหรับวัสดุแข็งและเปราะทุกชนิด พร้อมฟังก์ชันครบครัน รวมถึงการตัดหลายแผ่น การจดจำภาพอัตโนมัติ และการตัดต่อจากจุดหยุด
HY-WD601 ออกแบบมาสำหรับชิ้นงานเซมิคอนดักเตอร์ขนาด 6 นิ้ว และชิ้นงานแข็งเปราะ มาพร้อมกับแกนหมุนความเร็วสูงนำเข้าและระบบควบคุมแบบวงปิดแกน Y ทำให้ได้ประสิทธิภาพการตัดที่แม่นยำเป็นพิเศษ มาพร้อมระบบตรวจจับภาพด้วยแสงโคแอกเซียลและแสงวงแหวน ระบบวัดความสูง NCS และระบบตรวจจับใบมีด BBD ตอบสนองความต้องการการตัดที่แม่นยำสำหรับวัสดุหลากหลายชนิดในอุตสาหกรรมบรรจุภัณฑ์เซมิคอนดักเตอร์ ออปโตอิเล็กทรอนิกส์ และพลังงานใหม่ มีคุณสมบัติการใช้งานด้วยหน้าจอสัมผัส การป้องกันความปลอดภัยอย่างเต็มรูปแบบ และโหมดการตัดอัจฉริยะหลายโหมด
HY-IS1000 เป็นเครื่องจักรเลเซอร์ตัดและเจียรแท่ง SiC แบบสองสถานี ที่รวมกระบวนการปรับแต่งด้วยเลเซอร์และการแยกชั้นเวเฟอร์เข้าด้วยกัน โดยใช้เลเซอร์พัลส์สั้นพิเศษในการสร้างชั้นปรับแต่งภายในแท่ง SiC เพื่อการตัดเวเฟอร์แบบไร้รอยเลื่อย ให้ผลผลิตสูงด้วยเวเฟอร์เจียรที่มีความหนาบาง (TTV) ≤1.1 μm เป็นอุปกรณ์สำคัญสำหรับการผลิตจำนวนมากในอุตสาหกรรมการผลิตสารตั้งต้นเซมิคอนดักเตอร์รุ่นที่สาม
