HY-WD681 ให้การตัดที่แม่นยำระดับไมครอนสำหรับเวเฟอร์ขนาด 6/8 นิ้ว วัสดุเซรามิกและแก้ว ด้วยระบบจัดตำแหน่งภาพอัตโนมัติด้วย CCD และแกนหมุนปรับความเร็วสูง ช่วยประหยัดพื้นที่ในห้องปลอดเชื้อ พร้อมเพิ่มเสถียรภาพและความสามารถในการผลิต เหมาะอย่างยิ่งสำหรับการแยกชิ้นส่วนระหว่างกระบวนการผลิตเซมิคอนดักเตอร์และการผลิต Mini LED
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-WD681สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเลื่อยตัดเวเฟอร์ขนาด 6 และ 8 นิ้ว ที่ใช้งานได้กับวัสดุหลายชนิด สำหรับกระบวนการผลิตเซมิคอนดักเตอร์
แนะนำผลิตภัณฑ์

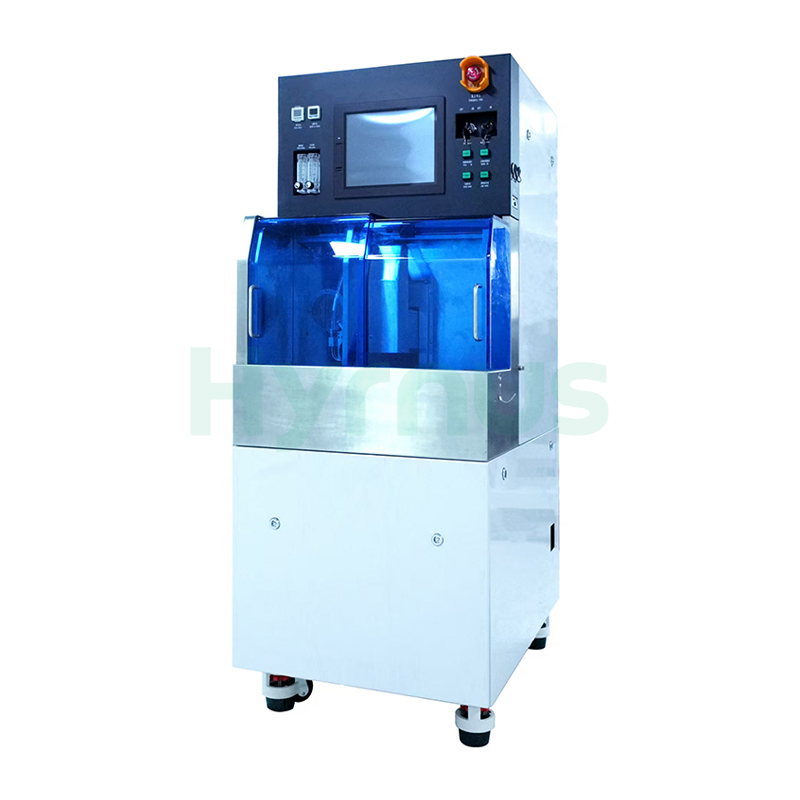

HY-WD681 เลื่อยหั่นเวเฟอร์ เครื่องตัดนี้ให้การตัดที่แม่นยำระดับไมครอนอย่างเสถียรสำหรับเวเฟอร์ขนาด 6/8 นิ้ว แผ่นเซรามิกบาง แผ่นกระจก และแผงไฟ LED ขนาดเล็ก สร้างขึ้นด้วยระบบปรับแนวภาพ CCD อัตโนมัติความแม่นยำสูง รองรับการแก้ไขอัตโนมัติ การโฟกัสอัตโนมัติ และการตรวจจับการแตกหักของใบมีดแบบเรียลไทม์ เพื่อลดงานด้วยตนเองและเพิ่มความสม่ำเสมอในการตัด
เครื่องจักรนี้มาพร้อมกับแกนหมุนปรับความเร็วสูงตั้งแต่ 3,000 ถึง 60,000 รอบต่อนาที รองรับความเร็วในการตัดที่แปรผันได้ตั้งแต่ 0.1 ถึง 800 มม./วินาที ให้ความแม่นยำในการทำซ้ำที่ยอดเยี่ยมถึง 0.001 มม. สำหรับการผลิตจำนวนมากในระยะยาว
เครื่องจักรนี้ใช้โครงสร้างแบบแกนหมุนเดี่ยวขนาดกะทัดรัด ใช้พื้นที่ในห้องปลอดเชื้อเพียง 0.45 ตารางเมตร มีหน้าจอสัมผัส HMI ระดับอุตสาหกรรมที่ใช้งานง่ายสำหรับการแก้ไขโปรแกรมการตัดแบบกำหนดเองและการตรวจสอบการผลิตแบบเรียลไทม์ เหมาะอย่างยิ่งสำหรับการแยกแผ่นเวเฟอร์ระหว่างกระบวนการผลิตเซมิคอนดักเตอร์และการผลิต Mini LED จำนวนมาก
คุณสมบัติของผลิตภัณฑ์1. ขนาดกะทัดรัด ใช้พื้นที่ในห้องปลอดเชื้อเพียง 0.45 ตารางเมตร
2. มาพร้อมระบบ CCD ความแม่นยำสูง ช่วยให้การกำหนดตำแหน่งอัตโนมัติ การแก้ไข การโฟกัสอัตโนมัติ และการตรวจสอบเส้นทางการตัดเป็นไปโดยอัตโนมัติ ช่วยลดต้นทุนแรงงานได้อย่างมาก
3. HY-WD681 รองรับการอัปเกรดเพิ่มเติมสำหรับการประมวลผลชิ้นงานขนาด 8 นิ้ว
4. สามารถใช้งานร่วมกับเวเฟอร์ขนาด 6 นิ้ว และ 8 นิ้ว (เป็นตัวเลือกเสริม) แผ่นรองพื้นเซรามิก แผ่นรองพื้นแก้ว บอร์ด Mini LED และชิ้นส่วนไมโครอิเล็กทรอนิกส์อื่นๆ
5. ซอฟต์แวร์แก้ไขที่ใช้งานง่ายนั้นเรียนรู้ได้ง่าย HMI ในตัวรองรับการตรวจสอบสถานะการผลิตแบบเรียลไทม์ การกำหนดค่าแผนการผลิต และการตรวจสอบข้อมูลการผลิต
การใช้งานผลิตภัณฑ์
เครื่องจักรนี้ได้รับการออกแบบมาสำหรับการตัดแยกชิ้นส่วนระหว่างกระบวนการผลิตเซมิคอนดักเตอร์ รองรับเวเฟอร์ขนาดมาตรฐาน 6 นิ้ว และเวเฟอร์สี่เหลี่ยมขนาด 8 นิ้ว (เป็นตัวเลือกเสริม) และสามารถประมวลผลวัสดุเซรามิก วัสดุแก้ว แผงไฟ LED ขนาดเล็ก และชิ้นส่วนไมโครอิเล็กทรอนิกส์อื่นๆ เพื่อการตัดที่แม่นยำ
ตัวเครื่องกะทัดรัด ตัดได้เร็วเหนือชั้น!
1. โครงสร้างกะทัดรัด: เครื่องเลื่อยหั่นลูกเต๋านี้มีขนาดกะทัดรัด ให้ประสิทธิภาพการตัดที่แม่นยำสูง ในขณะที่ใช้พื้นที่ในห้องปลอดเชื้อน้อยที่สุด ช่วยประหยัดพื้นที่และเพิ่มประสิทธิภาพการผลิตโดยรวม
2. ความแม่นยำสูง: ด้วยการใช้เทคโนโลยีการตัดที่แม่นยำล้ำสมัย ทำให้ได้ความแม่นยำในการตัดระดับไมครอน เพื่อตอบสนองมาตรฐานคุณภาพผลิตภัณฑ์ที่เข้มงวด
3. ความเร็วในการตัดสูง: เลื่อยตัดแผ่นเวเฟอร์ขนาด 6 นิ้วของเราให้ความเร็วในการตัดที่มีประสิทธิภาพ เพื่อตอบสนองความต้องการในการผลิตที่หลากหลายและช่วยลดเวลาในการผลิต
ข้อมูลจำเพาะทางเทคนิค
| หมวดหมู่ | รายการ | หน่วย | HY-WD681 | |
| ชิ้นงาน | ขนาดชิ้นงาน | — | Φ6" | Φ8" (ตัวเลือก) |
| แม่พิมพ์สี่เหลี่ยมขนาด 8 นิ้ว สเปคพิเศษ | ||||
| แกน X | ช่วงการตัด | mm | 210 | |
| แกน X | ความเร็วในการตัด | มม./วินาที | 0.1 ~ 800 | |
| แกน Y | ช่วงการตัด | mm | 160 | 210 |
| แกน Y | การป้อนแบบขั้นตอนเดียว | mm | 0.0001 | |
| แกน Y | ความแม่นยำในการกำหนดตำแหน่งดัชนี | mm | 0.005/160 (ข้อผิดพลาดเดียว) 0.003/5 | 0.002/210 (ข้อผิดพลาดเดียว) 0.002/5 |
| แกน Z | ระยะชักสูงสุด | mm | 32.2 (ใบพัดขนาดเส้นผ่านศูนย์กลาง 2 นิ้ว) | |
| แกน Z | ความละเอียดที่เคลื่อนไหว | mm | 0.00002 | |
| แกน Z | ความแม่นยำในการทำซ้ำ | mm | 0.001 | |
| แกน θ | มุมการหมุนสูงสุด | องศา | 320 | |
| แกน θ | เค้าโครง | — | แกนเดี่ยว | |
| แกนหมุน | เอาต์พุตที่กำหนด | kW | 2.0 ที่ 40,000 นาที⁻¹ | 1.8 ที่ 60,000 นาที⁻¹ |
| แกนหมุน | แรงบิดที่กำหนด | เอ็น·ม | 0.48 | 0.29 |
| แกนหมุน | ช่วงความเร็วรอบ | นาที⁻¹ | 3,000 – 40,000 | 6,000 – 60,000 |
| ขนาดโดยรวม | ขนาดอุปกรณ์ (ยาว×กว้าง×สูง) | mm | 650 × 950 × 1,670 (ยาว × กว้าง × สูง) | |
| น้ำหนัก | น้ำหนักอุปกรณ์ | kg | ≈650 | |
ข้อกำหนดในการใช้งาน
1. ใช้ลมอัดสะอาดที่ตรงตามข้อกำหนดต่อไปนี้: จุดน้ำค้างในบรรยากาศตั้งแต่ -20℃ ถึง -10℃ ปริมาณน้ำมันตกค้าง ≤0.1 ppm และประสิทธิภาพการกรอง ≥99.5% สำหรับอนุภาคขนาด 0.01 μm
2. รักษาอุณหภูมิแวดล้อมของห้องติดตั้งเครื่องจักรให้อยู่ระหว่าง 20℃ ถึง 25℃ โดยจำกัดความผันผวนของอุณหภูมิไว้ที่ ±1℃
3. ควบคุมอุณหภูมิน้ำที่ใช้ในการตัดให้อยู่ที่อุณหภูมิห้อง +2℃ และรักษาระดับความผันผวนให้อยู่ภายใน ±1℃
4. รักษาอุณหภูมิของน้ำหล่อเย็นให้คงที่ตามอุณหภูมิห้อง โดยควบคุมความผันผวนให้อยู่ภายใน ±1℃
รายละเอียดสินค้า
HY-WD1201 รองรับชิ้นงานขนาดเส้นผ่านศูนย์กลางสูงสุด 300 มม. ด้วยระยะการเคลื่อนที่ X/Y 310 มม. สำหรับเฟรมขนาด 8–12 นิ้ว มาพร้อมโครงสร้างป้องกันการสั่นสะเทือนที่แข็งแรง ความแม่นยำในการกำหนดตำแหน่งแกน Y 0.003 มม. และการหมุนแกน θ 380° มีแกนหมุนความเร็ว 10000–60000 รอบต่อนาที ใช้งานร่วมกับใบเลื่อยขนาดเส้นผ่านศูนย์กลาง 58 มม. มาพร้อมระบบตรวจสอบใบเลื่อย การลับคมอัตโนมัติ ระบบควบคุมแบบสัมผัสขนาด 15 นิ้ว และการสื่อสาร GEM เครื่องจักรขนาด 1150 x 1020 x 1750 มม. / น้ำหนัก 1000 กก. นี้จึงสามารถตัดชิ้นงานที่มีความแม่นยำสูง เช่น แผ่นเวเฟอร์ซิลิคอน SiC เซรามิก กระจกออปติคอล และวัสดุแม่เหล็ก
HY-WD801 รองรับชิ้นงานขนาดเส้นผ่านศูนย์กลางสูงสุด 210 มม. ด้วยระยะการเคลื่อนที่ X/Y 220 มม. สำหรับเวเฟอร์ขนาด 6–8 นิ้ว มีความแม่นยำในการเคลื่อนที่ ประสิทธิภาพแกนหมุน การป้องกันใบมีด และระบบควบคุมเหมือนกับ HY-WD1201 ทุกประการ รองรับการป้อนชิ้นงาน 0.1–1000 มม./วินาที ความเร็วแกนหมุน 10000–60000 รอบต่อนาที และใบมีดขนาดเส้นผ่านศูนย์กลางสูงสุด 58 มม. ขนาดกะทัดรัด (10208901750 มม., 800 กก.) ออกแบบมาเพื่อการตัดเวเฟอร์ ชิ้นส่วนออปติคอล และวัสดุเซรามิกอย่างแม่นยำในปริมาณน้อยและปานกลาง
HY-PD1202 เหมาะสำหรับเฟรมขนาดใหญ่ 300×300 มม. ระบบควบคุมแกน Y แบบวงปิดเต็มรูปแบบรักษาความแม่นยำ 0.005 มม. ตลอดระยะการเคลื่อนที่ 310 มม. ความแม่นยำในการทำซ้ำแกน Z คงอยู่ที่ 0.003 มม. มาพร้อมกับระบบตรวจจับความสูงแบบไม่สัมผัส ระบบวิชั่นแบบสองแสง การตรวจสอบใบมีด และแกนหมุนสำหรับงานหนัก การจัดวางแกนหมุนที่เหมาะสมและถาดสี่เหลี่ยมขนาดใหญ่ช่วยเพิ่มประสิทธิภาพได้ 5% ระบบหล่อลื่นแบบรวมศูนย์ช่วยให้มั่นใจได้ถึงความแม่นยำในระยะยาว เข้ากันได้กับ GEM อย่างสมบูรณ์สำหรับสายการผลิตอัตโนมัติในปริมาณมาก
HY-PD802 รองรับเฟรมขนาดสูงสุด 210×210 มม. ระบบวัดระยะแกน Y แบบวงปิดเต็มรูปแบบให้ความแม่นยำ 0.005 มม. ภายในระยะการเคลื่อนที่ 220 มม. ความแม่นยำในการทำซ้ำแกน Z อยู่ที่ 0.003 มม. ติดตั้งเซ็นเซอร์วัดความสูงใบมีดแบบไม่สัมผัส ระบบตรวจจับแสงคู่ การตรวจจับการหักของใบมีด และแกนหมุนคู่ที่นำเข้า ตัวเครื่องขนาดกะทัดรัด เสียงรบกวนต่ำ พร้อมหน้าจอสัมผัสขนาด 15 นิ้ว รองรับการตัดแบบเป็นชุด การจัดตำแหน่งอัตโนมัติ และการกลับมาทำงานต่อจากจุดหยุด ใช้งานร่วมกับโปรโตคอล GEM สำหรับสายการผลิตแบบกึ่งอัตโนมัติได้
HY-PD801เป็นเครื่องเลื่อยตัดเทปแบบแกนเดี่ยว กึ่งอัตโนมัติ ขนาด 8 นิ้ว รองรับชิ้นงานขนาดสูงสุด 210×210 มม. โครงสร้างแข็งแรงและแกน X ที่ได้รับการปรับปรุงช่วยเพิ่มประสิทธิภาพได้ถึง 5% มาพร้อมกับเฟรมสี่เหลี่ยม หน้าจอสัมผัส อัลกอริทึมการตัดที่เป็นกรรมสิทธิ์ การตั้งค่าใบมีดอัตโนมัติ และการตรวจจับการหักของใบมีด ทำให้ได้ความแม่นยำที่เสถียรและบำรุงรักษาง่าย และรองรับโปรโตคอล GEM สำหรับการรวมระบบอัตโนมัติในโรงงาน
HY-PD1201 เป็นเลื่อยตัดเทปอเนกประสงค์ที่รองรับชิ้นงานขนาดสูงสุด 12 นิ้ว แกน Y มีระบบควบคุมมาตราส่วนแบบวงปิดเต็มรูปแบบเพื่อความแม่นยำในการกำหนดตำแหน่งที่เหนือกว่า มาพร้อมกับระบบวัดความสูงแบบไม่สัมผัส NCS ระบบภาพแบบคู่แกนและวงแหวน และแกนหมุนความเร็วสูงนำเข้า ขนาดกะทัดรัด เสียงรบกวนต่ำ และใช้งานง่าย ให้การตัดที่แม่นยำสำหรับวัสดุแข็งและเปราะทุกชนิด พร้อมฟังก์ชันครบครัน รวมถึงการตัดหลายแผ่น การจดจำภาพอัตโนมัติ และการตัดต่อจากจุดหยุด
HY-WD601 ออกแบบมาสำหรับชิ้นงานเซมิคอนดักเตอร์ขนาด 6 นิ้ว และชิ้นงานแข็งเปราะ มาพร้อมกับแกนหมุนความเร็วสูงนำเข้าและระบบควบคุมแบบวงปิดแกน Y ทำให้ได้ประสิทธิภาพการตัดที่แม่นยำเป็นพิเศษ มาพร้อมระบบตรวจจับภาพด้วยแสงโคแอกเซียลและแสงวงแหวน ระบบวัดความสูง NCS และระบบตรวจจับใบมีด BBD ตอบสนองความต้องการการตัดที่แม่นยำสำหรับวัสดุหลากหลายชนิดในอุตสาหกรรมบรรจุภัณฑ์เซมิคอนดักเตอร์ ออปโตอิเล็กทรอนิกส์ และพลังงานใหม่ มีคุณสมบัติการใช้งานด้วยหน้าจอสัมผัส การป้องกันความปลอดภัยอย่างเต็มรูปแบบ และโหมดการตัดอัจฉริยะหลายโหมด
HY-IS1000 เป็นเครื่องจักรเลเซอร์ตัดและเจียรแท่ง SiC แบบสองสถานี ที่รวมกระบวนการปรับแต่งด้วยเลเซอร์และการแยกชั้นเวเฟอร์เข้าด้วยกัน โดยใช้เลเซอร์พัลส์สั้นพิเศษในการสร้างชั้นปรับแต่งภายในแท่ง SiC เพื่อการตัดเวเฟอร์แบบไร้รอยเลื่อย ให้ผลผลิตสูงด้วยเวเฟอร์เจียรที่มีความหนาบาง (TTV) ≤1.1 μm เป็นอุปกรณ์สำคัญสำหรับการผลิตจำนวนมากในอุตสาหกรรมการผลิตสารตั้งต้นเซมิคอนดักเตอร์รุ่นที่สาม
