HY-PD801เป็นเครื่องเลื่อยตัดเทปแบบแกนเดี่ยว กึ่งอัตโนมัติ ขนาด 8 นิ้ว รองรับชิ้นงานขนาดสูงสุด 210×210 มม. โครงสร้างแข็งแรงและแกน X ที่ได้รับการปรับปรุงช่วยเพิ่มประสิทธิภาพได้ถึง 5% มาพร้อมกับเฟรมสี่เหลี่ยม หน้าจอสัมผัส อัลกอริทึมการตัดที่เป็นกรรมสิทธิ์ การตั้งค่าใบมีดอัตโนมัติ และการตรวจจับการหักของใบมีด ทำให้ได้ความแม่นยำที่เสถียรและบำรุงรักษาง่าย และรองรับโปรโตคอล GEM สำหรับการรวมระบบอัตโนมัติในโรงงาน
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-PD801สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaเลื่อยตัดเทปแบบแกนเดี่ยว กึ่งอัตโนมัติ ขนาด 8 นิ้ว สำหรับตัดแยกบรรจุภัณฑ์
แนะนำผลิตภัณฑ์

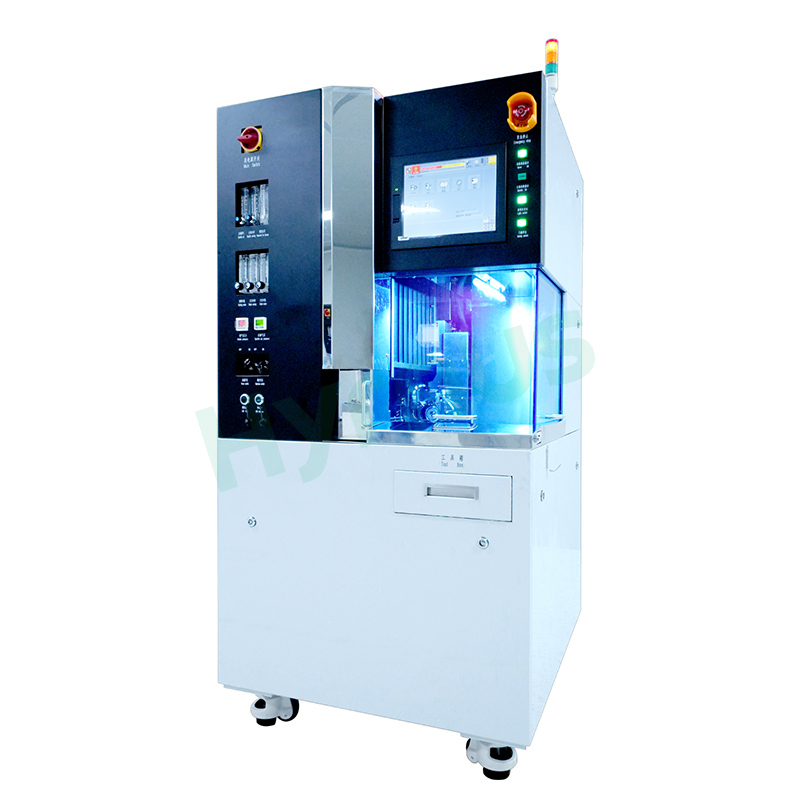

HY-PD801 คือ เลื่อยตัดเทปแบบแกนเดี่ยว กึ่งอัตโนมัติ ขนาด 8 นิ้วสำหรับงานแยกชิ้นส่วนบรรจุภัณฑ์เซมิคอนดักเตอร์ โดยมีขนาดชิ้นงานสูงสุด 210×210 มม.
ด้วยโครงสร้างที่มีความแข็งแรงสูงและกลไกการเคลื่อนที่เร็วตามแกน X ที่ได้รับการปรับแต่งอย่างเหมาะสม ทำให้ประสิทธิภาพการผลิตเพิ่มขึ้น 5% ระยะห่างระหว่างแกนหมุนที่เหมาะสม 20 มม. และโครงสร้างสี่เหลี่ยมมาตรฐาน ช่วยให้สามารถโหลดชิ้นงานได้มากขึ้นในคราวเดียวสำหรับการผลิตจำนวนมาก
เครื่องจักรนี้มาพร้อมกับหน้าจอสัมผัสขนาด 15 นิ้ว อัลกอริทึมการตัดหลายชิ้นที่พัฒนาขึ้นเอง การตั้งค่าใบมีดอัตโนมัติแบบไม่สัมผัส และการตรวจจับใบมีดหักแบบออนไลน์ ทำให้รักษาความแม่นยำที่เสถียรในระยะยาวและบำรุงรักษาง่าย รองรับโปรโตคอลการสื่อสารเซมิคอนดักเตอร์ GEM เพื่อการบูรณาการอย่างราบรื่นกับสายการผลิตอัตโนมัติในโรงงาน
การออกแบบโครงสร้างที่ยอดเยี่ยม
1. ตัวเครื่องที่มีความแข็งแรงสูงช่วยให้เครื่องจักรทำงานได้อย่างมีเสถียรภาพ
2. การออกแบบแกน X ที่มีความแข็งแกร่งสูงเป็นพิเศษ ช่วยเพิ่มความเร็วในการเคลื่อนที่กลับโดยไม่มีสินค้าอย่างมาก ส่งผลให้ประสิทธิภาพการผลิตเพิ่มขึ้น 5%
3. ปรับระยะห่างระหว่างแกนหมุนให้เหมาะสมที่ 20 มม. ช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมีประสิทธิผล
4. ถาดทรงสี่เหลี่ยมมาตรฐาน สามารถบรรจุสินค้าได้มากกว่าถาดทรงกลม
5. ระบบหล่อลื่นแบบรวมศูนย์ ช่วยให้เครื่องจักรมีความแม่นยำในระยะยาวได้ง่ายขึ้น
การใช้งานผลิตภัณฑ์
เหมาะสำหรับการแยกชิ้นส่วนเซมิคอนดักเตอร์แบบบรรจุภัณฑ์ เช่น DFN, QFN, BGA, แผ่นรองพื้นเซรามิก และแผงไฟ LED ขนาดเล็ก
ระบบปฏิบัติการที่เชื่อถือได้และสะดวกสบาย
1. หน้าจอสัมผัสขนาด 15 นิ้ว แสดงสถานะเครื่องจักรได้มากขึ้น ใช้งานง่ายและราบรื่น
2. ของเหลวทั้งหมดถูกควบคุมด้วยซอฟต์แวร์และจัดเก็บไว้ในกลุ่มโปรแกรม ซึ่งจะช่วยบันทึกการปรับแต่งระหว่างการเปลี่ยนผลิตภัณฑ์
3. ซอฟต์แวร์เฉพาะทางสำหรับการตัดชิ้นงานหลายชิ้น ช่วยให้ตัดได้เร็วขึ้น 10% เมื่อเทียบกับวิธีการตัดแบบเดิม
4. อัลกอริทึมการประมวลผลภาพเคลื่อนไหวและภาพที่พัฒนาขึ้นเอง ช่วยเพิ่มความน่าเชื่อถือและเสถียรภาพของระบบ
5. โปรโตคอลการสื่อสารมาตรฐานเซมิคอนดักเตอร์ PRSM เพื่อการบูรณาการที่ง่ายดายกับระบบอัตโนมัติในโรงงาน
ข้อมูลจำเพาะทางเทคนิค
| หมวดหมู่ | รายการ | ข้อกำหนด |
| ขนาดชิ้นงาน | ขนาดชิ้นงานสูงสุด | 210×210 มม. (ยาว×กว้าง) |
| แกน X | ช่วงการหั่นลูกเต๋า | 220 มม. |
| ช่วงความเร็วในการป้อน | 0.1–1000 มม./วินาที | |
| ช่วงการหั่นลูกเต๋า | 220 มม. | |
| แกน Y | ขั้นตอนเดียว | 0.001 มม. |
| ความแม่นยำเชิงตำแหน่ง | ภายใน 0.005 มม./220 มม. | |
| ระยะชักสูงสุดที่ถูกต้อง | 25 มม. (พร้อมใบมีดขนาดเส้นผ่านศูนย์กลาง 2 นิ้ว) | |
| แกน Z | มติการเคลื่อนไหว | 0.001 มม. |
| ความแม่นยำในการทำซ้ำ | 0.003 มม. | |
| เส้นผ่านศูนย์กลางใบมีดสูงสุด | ø60 มม. | |
| แกน θ | มุมการหมุนสูงสุด | 380° |
| แกนหมุน | ช่วงความเร็วในการทำงาน | 10000–60000 รอบต่อนาที |
| กำลังสูงสุด(KW) | 1.8/2.4 ที่ 60000 รอบต่อนาที | |
| แรงบิด (นิวตันเมตร) | 0.3/0.4 (15000–60000 รอบต่อนาที) | |
| ฟังก์ชันมาตรฐาน | การตรวจจับใบมีดหักออนไลน์ | ใช่ |
| เซ็นเซอร์ตั้งค่าใบมีดแบบไม่สัมผัส | ใช่ | |
| โปรโตคอลการสื่อสาร GEM | ใช่ | |
| เฟรม | ขนาดเฟรมสูงสุด | 210×210 มม. (ยาว×กว้าง) |
| แหล่งจ่ายไฟ | กำลังไฟเข้า | กระแสสลับเฟสเดียว 220 โวลต์ |
| ขนาดและน้ำหนักโดยรวม | ขนาดของอุปกรณ์ | 1020×890×1750 มม. (ยาวxกว้างxสูง) |
| น้ำหนักอุปกรณ์ | ≈800 กิโลกรัม |
รายละเอียดสินค้า
HY-WD1201 รองรับชิ้นงานขนาดเส้นผ่านศูนย์กลางสูงสุด 300 มม. ด้วยระยะการเคลื่อนที่ X/Y 310 มม. สำหรับเฟรมขนาด 8–12 นิ้ว มาพร้อมโครงสร้างป้องกันการสั่นสะเทือนที่แข็งแรง ความแม่นยำในการกำหนดตำแหน่งแกน Y 0.003 มม. และการหมุนแกน θ 380° มีแกนหมุนความเร็ว 10000–60000 รอบต่อนาที ใช้งานร่วมกับใบเลื่อยขนาดเส้นผ่านศูนย์กลาง 58 มม. มาพร้อมระบบตรวจสอบใบเลื่อย การลับคมอัตโนมัติ ระบบควบคุมแบบสัมผัสขนาด 15 นิ้ว และการสื่อสาร GEM เครื่องจักรขนาด 1150 x 1020 x 1750 มม. / น้ำหนัก 1000 กก. นี้จึงสามารถตัดชิ้นงานที่มีความแม่นยำสูง เช่น แผ่นเวเฟอร์ซิลิคอน SiC เซรามิก กระจกออปติคอล และวัสดุแม่เหล็ก
HY-WD801 รองรับชิ้นงานขนาดเส้นผ่านศูนย์กลางสูงสุด 210 มม. ด้วยระยะการเคลื่อนที่ X/Y 220 มม. สำหรับเวเฟอร์ขนาด 6–8 นิ้ว มีความแม่นยำในการเคลื่อนที่ ประสิทธิภาพแกนหมุน การป้องกันใบมีด และระบบควบคุมเหมือนกับ HY-WD1201 ทุกประการ รองรับการป้อนชิ้นงาน 0.1–1000 มม./วินาที ความเร็วแกนหมุน 10000–60000 รอบต่อนาที และใบมีดขนาดเส้นผ่านศูนย์กลางสูงสุด 58 มม. ขนาดกะทัดรัด (10208901750 มม., 800 กก.) ออกแบบมาเพื่อการตัดเวเฟอร์ ชิ้นส่วนออปติคอล และวัสดุเซรามิกอย่างแม่นยำในปริมาณน้อยและปานกลาง
HY-PD1202 เหมาะสำหรับเฟรมขนาดใหญ่ 300×300 มม. ระบบควบคุมแกน Y แบบวงปิดเต็มรูปแบบรักษาความแม่นยำ 0.005 มม. ตลอดระยะการเคลื่อนที่ 310 มม. ความแม่นยำในการทำซ้ำแกน Z คงอยู่ที่ 0.003 มม. มาพร้อมกับระบบตรวจจับความสูงแบบไม่สัมผัส ระบบวิชั่นแบบสองแสง การตรวจสอบใบมีด และแกนหมุนสำหรับงานหนัก การจัดวางแกนหมุนที่เหมาะสมและถาดสี่เหลี่ยมขนาดใหญ่ช่วยเพิ่มประสิทธิภาพได้ 5% ระบบหล่อลื่นแบบรวมศูนย์ช่วยให้มั่นใจได้ถึงความแม่นยำในระยะยาว เข้ากันได้กับ GEM อย่างสมบูรณ์สำหรับสายการผลิตอัตโนมัติในปริมาณมาก
HY-PD802 รองรับเฟรมขนาดสูงสุด 210×210 มม. ระบบวัดระยะแกน Y แบบวงปิดเต็มรูปแบบให้ความแม่นยำ 0.005 มม. ภายในระยะการเคลื่อนที่ 220 มม. ความแม่นยำในการทำซ้ำแกน Z อยู่ที่ 0.003 มม. ติดตั้งเซ็นเซอร์วัดความสูงใบมีดแบบไม่สัมผัส ระบบตรวจจับแสงคู่ การตรวจจับการหักของใบมีด และแกนหมุนคู่ที่นำเข้า ตัวเครื่องขนาดกะทัดรัด เสียงรบกวนต่ำ พร้อมหน้าจอสัมผัสขนาด 15 นิ้ว รองรับการตัดแบบเป็นชุด การจัดตำแหน่งอัตโนมัติ และการกลับมาทำงานต่อจากจุดหยุด ใช้งานร่วมกับโปรโตคอล GEM สำหรับสายการผลิตแบบกึ่งอัตโนมัติได้
HY-PD1201 เป็นเลื่อยตัดเทปอเนกประสงค์ที่รองรับชิ้นงานขนาดสูงสุด 12 นิ้ว แกน Y มีระบบควบคุมมาตราส่วนแบบวงปิดเต็มรูปแบบเพื่อความแม่นยำในการกำหนดตำแหน่งที่เหนือกว่า มาพร้อมกับระบบวัดความสูงแบบไม่สัมผัส NCS ระบบภาพแบบคู่แกนและวงแหวน และแกนหมุนความเร็วสูงนำเข้า ขนาดกะทัดรัด เสียงรบกวนต่ำ และใช้งานง่าย ให้การตัดที่แม่นยำสำหรับวัสดุแข็งและเปราะทุกชนิด พร้อมฟังก์ชันครบครัน รวมถึงการตัดหลายแผ่น การจดจำภาพอัตโนมัติ และการตัดต่อจากจุดหยุด
HY-WD601 ออกแบบมาสำหรับชิ้นงานเซมิคอนดักเตอร์ขนาด 6 นิ้ว และชิ้นงานแข็งเปราะ มาพร้อมกับแกนหมุนความเร็วสูงนำเข้าและระบบควบคุมแบบวงปิดแกน Y ทำให้ได้ประสิทธิภาพการตัดที่แม่นยำเป็นพิเศษ มาพร้อมระบบตรวจจับภาพด้วยแสงโคแอกเซียลและแสงวงแหวน ระบบวัดความสูง NCS และระบบตรวจจับใบมีด BBD ตอบสนองความต้องการการตัดที่แม่นยำสำหรับวัสดุหลากหลายชนิดในอุตสาหกรรมบรรจุภัณฑ์เซมิคอนดักเตอร์ ออปโตอิเล็กทรอนิกส์ และพลังงานใหม่ มีคุณสมบัติการใช้งานด้วยหน้าจอสัมผัส การป้องกันความปลอดภัยอย่างเต็มรูปแบบ และโหมดการตัดอัจฉริยะหลายโหมด
HY-IS1000 เป็นเครื่องจักรเลเซอร์ตัดและเจียรแท่ง SiC แบบสองสถานี ที่รวมกระบวนการปรับแต่งด้วยเลเซอร์และการแยกชั้นเวเฟอร์เข้าด้วยกัน โดยใช้เลเซอร์พัลส์สั้นพิเศษในการสร้างชั้นปรับแต่งภายในแท่ง SiC เพื่อการตัดเวเฟอร์แบบไร้รอยเลื่อย ให้ผลผลิตสูงด้วยเวเฟอร์เจียรที่มีความหนาบาง (TTV) ≤1.1 μm เป็นอุปกรณ์สำคัญสำหรับการผลิตจำนวนมากในอุตสาหกรรมการผลิตสารตั้งต้นเซมิคอนดักเตอร์รุ่นที่สาม
