แม่พิมพ์พลาสติก MGP สำหรับบรรจุภัณฑ์เซมิคอนดักเตอร์ SOT23-20R

แนะนำผลิตภัณฑ์

HY-PM23 แม่พิมพ์พลาสติก MGP เป็นแม่พิมพ์รองรับสำหรับเครื่องจัดเรียงแผ่นตะกั่วและเม็ดสารประกอบขึ้นรูปอัตโนมัติแบบครบวงจร ออกแบบมาเป็นพิเศษสำหรับการห่อหุ้มแผ่นตะกั่วด้วยอีพ็อกซี่แบบม้วน SOT23-20R

แม่พิมพ์นี้มีโครงสร้างแบบสมมาตรสองแถวพร้อมช่องแม่พิมพ์อิสระ 6 ช่อง สามารถบรรจุแผ่นนำไฟฟ้าได้ 12 แผ่นในรอบการขึ้นรูปเดียว เพื่อเพิ่มประสิทธิภาพการผลิตจำนวนมากสำหรับสายการผลิตบรรจุภัณฑ์เซมิคอนดักเตอร์

กล่องแม่พิมพ์ทำจากเหล็ก DC53 และช่องใส่แม่พิมพ์ใช้เหล็ก ASP23 ที่มีความเหนียวสูง เคลือบโครมแข็งที่พื้นผิวช่องใส่แม่พิมพ์เพื่ออายุการใช้งานที่ยาวนาน การออกแบบกล่องแม่พิมพ์แบบเปลี่ยนเร็วช่วยลดเวลาหยุดทำงานของเครื่องจักร และสามารถใช้งานได้กับเครื่องฉีดขึ้นรูป MGP 450T รุ่นหลักๆ ส่วนใหญ่ได้อย่างเสถียร มีบริการออกแบบแม่พิมพ์ตามขนาดเฟรมนำที่แตกต่างกัน

การใช้งานผลิตภัณฑ์

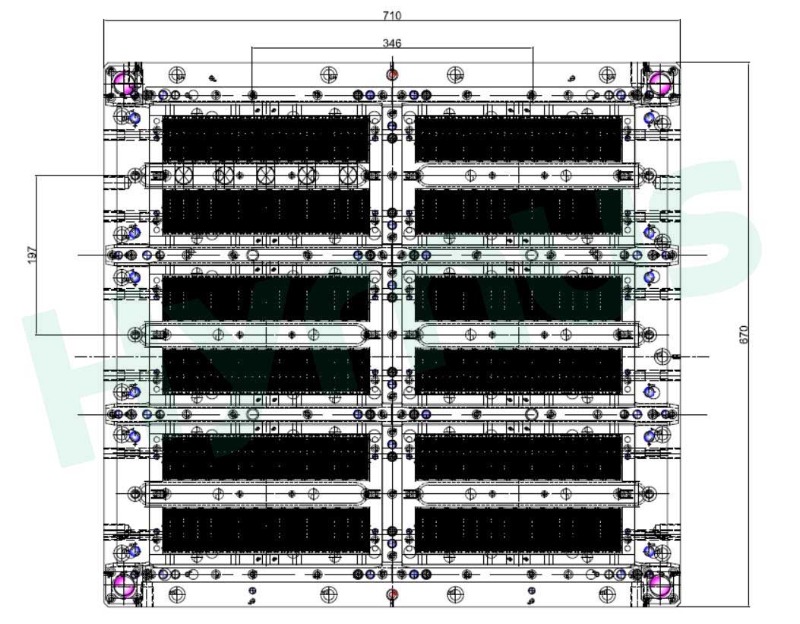

แผนผังโครงร่าง

มาตรฐานการควบคุมคุณภาพและการยอมรับของแม่พิมพ์ขึ้นรูป MGP

หมายเหตุ: ขนาดทั้งหมดระบุเป็นมิลลิเมตร เว้นแต่จะระบุไว้เป็นอย่างอื่น

1. พารามิเตอร์กระบวนการขึ้นรูป

รายการ	มาตรฐานการยอมรับจากโรงงาน
อุณหภูมิแม่พิมพ์	160~190℃
แรงดันการฉีด	1000~1600 psi
เวลาของรอบการขึ้นรูป	8~25 วินาที



2. ความคลาดเคลื่อนของขนาดและเศษวัสดุ

รายการตรวจสอบ	มาตรฐานการยอมรับจากโรงงาน	มาตรฐานหลังยิง 100,000 นัด / 1 ปี
การชดเชยแกน X/Y ของตัววัสดุขึ้นรูป	≤0.05	-
ระยะห่างระหว่างจุดศูนย์กลางของสารประกอบและจุดศูนย์กลางของเฟรมตะกั่ว	≤0.05	-
ความหนาของแผ่นบางแนวตั้งและความสูงของพื้นผิวรอยต่อแบบสอด	≤0.05	≤0.05
ความหนาและความกว้างของเศษซากที่เหลืออยู่ตรงกลาง	≤0.05	ความหนา ＜0.05 ความกว้าง ＜2
ความหนาและความกว้างของแผ่นปิดรอยต่อทั้งสองด้านของรางวิ่ง	≤0.05	ความหนา ＜0.05 ความกว้าง ＜1



3. มาตรฐานการควบคุมข้อบกพร่องบนพื้นผิว

ประเภทข้อบกพร่อง	ข้อกำหนดการยอมรับ
รอยขีดข่วนและรอยคลื่นในโพรง	ไม่มี
ฟองอากาศและรูเล็กๆ บนพื้นผิวของวัสดุขึ้นรูป	เส้นผ่านศูนย์กลาง ＜0.1
รอยแตกและรอยบิ่นบนวัสดุอุดรอยรั่ว	ไม่มี
ประกายไฟรูปทรงควันยื่นออกมาที่ส่วนบนของหมุดดันชิ้นงาน	ไม่มี



4. ข้อมูลจำเพาะของ Lead Frame และ Flash

รายการตรวจสอบ	มาตรฐานการยอมรับจากโรงงาน	มาตรฐานหลังยิง 100,000 นัด / 1 ปี
มีประกายไฟบนตัววิ่ง ช่องระบายอากาศ และช่องป้อนอาหาร	เศษวัสดุที่เหลือจะต้องไม่ส่งผลกระทบต่อระบบส่งกำลังอัตโนมัติหลังการป้อนวัสดุ และไม่มีเศษวัสดุเหลือทิ้งที่ขอบช่องป้อนวัสดุ	สารตกค้างจะไม่ส่งผลกระทบต่อการส่งสัญญาณอัตโนมัติหลังการส่ง
แฟลชบนขาของส่วนประกอบ	ไม่มีแสงวาบสีดำ (ยกเว้นบริเวณประตู)	ไม่มีแสงวาบสีดำบนขาพิน
โครงตะกั่วหลังการเปิดและถอดแบบ	ไม่มีการเสียรูปหรือรอยแตกของรูยึด	ไม่มีการเสียรูปหรือรอยแตกของรูยึด



5. มาตรฐานช่องว่างภายในและการเติมที่ไม่สมบูรณ์

รายการตรวจสอบ	ข้อกำหนดการยอมรับ
ช่องว่างและการแยกชั้นเหนือชิป แผ่นเชื่อมต่อ และเกาะได	ไม่มี
ช่องว่างในบริเวณอื่นๆ ของวัสดุขึ้นรูป	≤0.01 มม.
ข้อบกพร่องจากการเติมไม่สมบูรณ์	ไม่อนุญาต



6. ประสิทธิภาพการถอดแบบและอายุการใช้งานของสารเคลือบโครมแข็งในโพรงแม่พิมพ์

รายการตรวจสอบ	มาตรฐานการยอมรับจากโรงงาน	มาตรฐานหลังยิง 100,000 นัด / 1 ปี
ประสิทธิภาพการถอดแบบ	ถอดออกจากแม่พิมพ์ได้อย่างราบรื่น ชิ้นงานไม่แตกหักขณะทำการคัดแยก	ถอดออกจากแม่พิมพ์ได้อย่างราบรื่น ชิ้นงานไม่แตกหักขณะทำการคัดแยก
อายุการใช้งานของการเคลือบโครมแข็ง	สารประกอบขึ้นรูปสีเขียว ≥250,000 ครั้ง; สารประกอบขึ้นรูปมาตรฐาน ≥300,000 ครั้ง โดยไม่มีการลอกของสารเคลือบ	ปราศจากชิ้นส่วนแทรกที่เสียหายง่าย

การกำหนดค่าแม่พิมพ์ MGP และข้อกำหนดทางเทคนิค



รายการตรวจสอบ	มาตรฐานทางเทคนิค
อุปกรณ์ที่ใช้งานร่วมกันได้	เหมาะสำหรับเครื่องอัดขึ้นรูปขนาด 450 ตันของลูกค้า
ฐานแม่พิมพ์	โครงอเนกประสงค์สำหรับแม่พิมพ์ 6 ชิ้น ออกแบบให้เปลี่ยนแม่พิมพ์ได้รวดเร็ว
ระบบฉีด	ระบบฉีดเชื้อเพลิงแบบหลายกระบอกจากล่างขึ้นบน ขับเคลื่อนด้วยกระบอกไฮดรอลิกกันรั่วซึมทนความร้อนสูงแบบติดตั้งในตัว 2 ตัว พร้อมแผ่นขับเคลื่อนการฉีดแบบปรับสมดุล
ความสามารถในการเปลี่ยนชิ้นส่วนแม่พิมพ์	สามารถใช้แทนกันได้ 100% กับแม่พิมพ์ทุกแบบ ไม่จำเป็นต้องมีข้อจำกัดเรื่องตำแหน่งตายตัว
ความสามารถในการสลับเปลี่ยนชิ้นส่วนภายใน	ชิ้นส่วนอะไหล่และชิ้นส่วนแทรกภายในแม่พิมพ์ทั้งหมดสามารถใช้แทนกันได้
กลไกใส่แม่พิมพ์	โครงสร้างแผ่นหมุดดีดในตัว และการออกแบบรางเลื่อนเพื่อการถอดประกอบและเปลี่ยนชิ้นส่วนอย่างรวดเร็ว
วัสดุและระดับความแข็งของแม่พิมพ์แกนกลาง	1. แผ่นรองแม่พิมพ์: DC53 (HRC59~60)
	2. โพรงฟันและวัสดุอุด: ASP23 (HRC61~63)
	3. บล็อกกลาง: ASP23 (HRC61~63)
	4. กระบอกฉีด: ASP23
	5. หัวฉีด: เหล็กทังสเตน
รางป้อนตะกั่วเฟรม	แร็คอลูมิเนียมอัลลอยด์แบบลอยตัวความแข็งแรงสูง น้ำหนักเบา และทนทานต่อการเสียรูป การป้อนวัสดุราบรื่นโดยไม่มีการติดขัด
ระบบควบคุมอุณหภูมิ	จุดควบคุมอุณหภูมิอิสระ 24 จุด; ความคลาดเคลื่อนของอุณหภูมิระหว่างแม่พิมพ์ด้านบนและด้านล่าง ≤±5℃; ช่องเสียบเทอร์โมคัปเปิลสำรอง 4 ช่อง สำหรับการจับคู่แรงดันหลายโซน
การคุ้มครองความปลอดภัย	มีเซ็นเซอร์ตัดไฟเมื่ออุณหภูมิสูงเกินกำหนดในตัว ทั้งที่ฐานแม่พิมพ์ด้านบนและด้านล่าง
การออกแบบเสริมการติดตั้ง	แผ่นรองฐานด้านล่างแบบกันกระแทกด้วยลม; แผ่นกดแบบยึดรูปตัว L สำหรับแท่นกดหลายรุ่น
ฉนวนกันความร้อนและการรักษาความร้อน	ฝาครอบฉนวนด้านบนยึดติดแน่น แผ่นฉนวนด้านล่างถอดออกได้อย่างรวดเร็ว แผ่นฉนวนกันความร้อนความแข็งแรงสูง ทนต่อแรงกระแทกจากการหนีบเป็นเวลานาน
ฮาร์ดแวร์และอินเทอร์เฟซมาตรฐาน	สกรูและน็อตแบบเมตริก; ตัวเชื่อมต่อรางเลื่อนเร็วสำหรับแผ่นขับหัวฉีด; พอร์ตเทอร์โมคัปเปิลและอุปกรณ์ป้องกันความร้อนที่เข้ากันได้กับเครื่องอัดบรรจุภัณฑ์ของลูกค้า
ความหนาของแผ่นแม่พิมพ์	ความหนาของแผ่นแม่พิมพ์บนและล่าง ≥40 มม.
