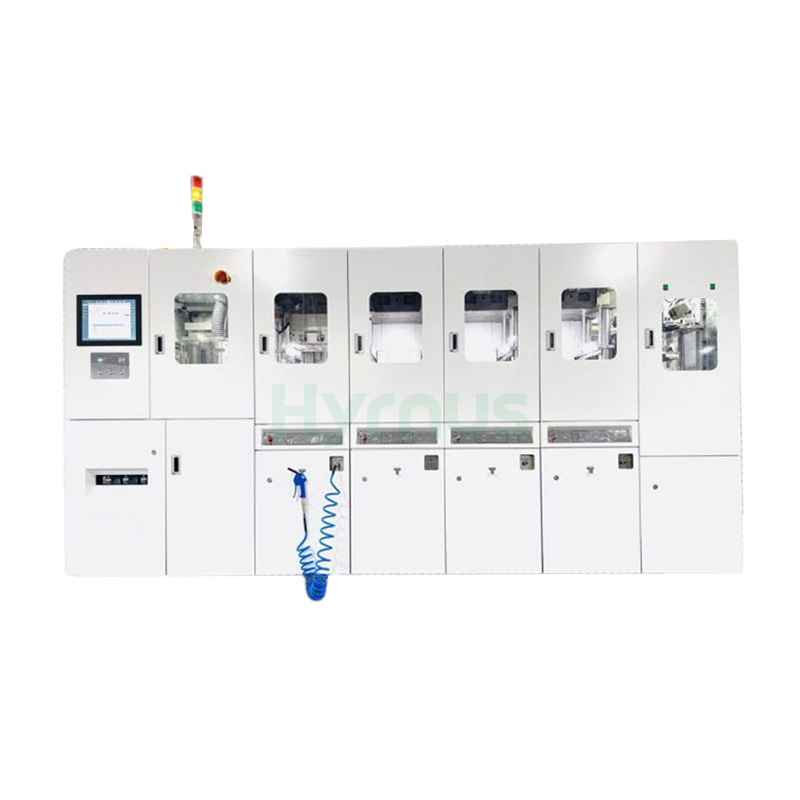

HY-PS8180ระบบขึ้นรูปเซมิคอนดักเตอร์อัตโนมัติเต็มรูปแบบได้รับการออกแบบมาเพื่อการห่อหุ้มไอซีและอุปกรณ์ไฟฟ้าอย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงคุณภาพที่คงที่และการป้องกันที่เชื่อถือได้
ยี่ห้อ :
HYRNUSหมายเลขสินค้า :
HY-PS8180สั่งซื้อขั้นต่ำ (MOQ) :
1 Setการรับประกัน :
One-Year Warranty and Lifetime Maintenanceการชำระเงิน :
T/Tระยะเวลานำส่ง :
7-35 Daysแหล่งที่มาของผลิตภัณฑ์ :
Chinaระบบขึ้นรูปเซมิคอนดักเตอร์อัตโนมัติเต็มรูปแบบสำหรับบรรจุภัณฑ์ไอซี
แนะนำผลิตภัณฑ์
HY-PS8180 ระบบขึ้นรูปเซมิคอนดักเตอร์อัตโนมัติเต็มรูปแบบได้รับการออกแบบมาเพื่อปรับปรุงผลผลิต ประสิทธิภาพ และความน่าเชื่อถือของกระบวนการผลิตบรรจุภัณฑ์เซมิคอนดักเตอร์ปริมาณมาก ด้วยการทำงานอัตโนมัติและการควบคุมกระบวนการที่แม่นยำ ช่วยลดการแทรกแซงจากมนุษย์ ลดความผันแปรในการผลิต และรับประกันคุณภาพการขึ้นรูปที่สม่ำเสมอ ระบบยังรองรับการตรวจสอบอัจฉริยะ การบันทึกข้อมูลการผลิต และการตรวจสอบย้อนกลับของกระบวนการ ทำให้การจัดการคุณภาพมีประสิทธิภาพมากขึ้น ด้วยประสิทธิภาพที่เสถียร การบำรุงรักษาที่ง่าย และต้นทุนการดำเนินงานที่ต่ำ จึงเหมาะสำหรับบรรจุภัณฑ์หลายประเภท ได้แก่ SOT, SOP, TOLL, TO, QFN, DFN และ BGA
คุณสมบัติของผลิตภัณฑ์
ขอบเขตการสมัคร
ระบบขึ้นรูปอัตโนมัติเต็มรูปแบบนี้สามารถใช้งานได้กับแพ็คเกจเซมิคอนดักเตอร์หลากหลายประเภท รวมถึง SOT, SOP, TOLL, TO, QFN, DFN และ BGA
อุตสาหกรรมที่เกี่ยวข้อง
*การบรรจุและการทดสอบวงจรรวม
*อุปกรณ์เซมิคอนดักเตอร์แบบแยกชิ้น
*อุปกรณ์ออปโตอิเล็กทรอนิกส์
พารามิเตอร์ทางเทคนิค
| No | พารามิเตอร์ | ข้อกำหนด |
| 1. | แบบอย่าง | HY-PS8180 (180T) |
| 2. | ปริมาณแม่พิมพ์ต่อรอบ | 2 ลีดเฟรมต่อจังหวะต่อการกด |
| 3. | จำนวนเครื่องกด | กด 1 ถึง 4 ครั้ง |
| 4. | ขนาดลีดเฟรม (L/F) | ความกว้าง: 20–100 มม. / ความยาว: 124–300ความหนา: 0.1–0.6 มม. |
| 5. | ขนาดของสารประกอบเรซิน | เส้นผ่านศูนย์กลาง: 11–20 มม. (±0.2 มม.) / อัตราส่วน L/D: 1.2–1.7 (สูงสุด 35 มม.) |
| 6. | แรงยึด | 98–1764 kN (สูงสุด 180T) |
| 7. | แรงดันการฉีด | 4.9–29.4 กิโลนิวตัน (สูงสุด 3 ตัน) |
| 8. | เวลาในการทำงานต่อรอบ (เชิงกล) | 28 วินาที (นาที) |
| 9. | ขนาดเครื่องจักร (เครื่องอัด 4 เครื่อง) | ความกว้าง: 1833มม. / ความสูง:2050มม. / ความยาว:4663mm |
| 10. | น้ำหนักเครื่อง (4 ครั้ง) | 14500 kg |
| 11. | แหล่งจ่ายไฟ | ระบบไฟฟ้า 3 เฟส 380VAC ±10% / กำลังไฟ: ≤51 KW (4 เครื่องกด) |
| 12. | การจ่ายอากาศอัด | แรงดัน ≥0.5 MPa / อัตราการไหล ≥350 ลิตร/นาที / พร้อมตัวกรองอากาศ |
| 13. | ข้อกำหนดเกี่ยวกับท่อไอเสีย | ≥3000 ลิตร/นาที |
| 14. | อุณหภูมิแวดล้อม | 0–40°C (ไม่ถึงจุดเยือกแข็ง) |
| 15. | ความชื้นในอากาศ | ความชื้นสัมพัทธ์ ≤75% (ไม่เกิดการควบแน่น) |
| 16. | การหล่อลื่นอัตโนมัติ | ไม่จำเป็น |
| 17. | การชั่งน้ำหนักเรซิน | ไม่จำเป็น |
| 18. | ระบบสุญญากาศ | ไม่จำเป็น |
กระบวนการ
รายละเอียดสินค้า
แม่พิมพ์พลาสติก HY-PM23 MGP ถูกออกแบบมาโดยเฉพาะสำหรับบรรจุภัณฑ์เซมิคอนดักเตอร์ SOT23-20R ประกอบด้วยกล่องแม่พิมพ์ 6 กล่อง แต่ละกล่องบรรจุแผ่นนำไฟฟ้า 2 แผ่น รวมเป็น 12 แผ่นต่อแม่พิมพ์หนึ่งชุด กล่องแม่พิมพ์และชิ้นส่วนภายในทั้งหมดสามารถเปลี่ยนแทนกันได้ และมีโครงสร้างที่ถอดประกอบและเปลี่ยนชิ้นส่วนได้อย่างรวดเร็ว
HY-AU400 เป็นเครื่องจักรแบบครบวงจรที่ทำหน้าที่เป็นอุปกรณ์เสริมระดับมืออาชีพสำหรับแม่พิมพ์พลาสติกสำหรับไอซี สามารถทำการอุ่นแผ่นนำไฟฟ้าและจัดเรียงเม็ดสารประกอบขึ้นรูปได้โดยอัตโนมัติ ติดตั้งแขนหุ่นยนต์และระบบควบคุมอุณหภูมิหลายจุด ทำให้สามารถปรับให้เข้ากับบรรจุภัณฑ์ไอซีทุกชนิด ลดการปนเปื้อนจากแรงงานคน เพิ่มประสิทธิภาพการผลิต และรองรับการเชื่อมต่อเครือข่ายระบบ MES (อุปกรณ์เสริม)
HY-MF300 เป็นอุปกรณ์เสริมสำหรับแม่พิมพ์บรรจุภัณฑ์พลาสติก สามารถกำจัดเศษวัสดุที่เหลือจากทางวิ่งและทางเชื่อมของแม่พิมพ์ได้ในครั้งเดียว สำหรับบรรจุภัณฑ์ IC ทุกประเภท มาพร้อมระบบควบคุม PLC ของ Mitsubishi/Yonghong และระบบความปลอดภัยครบวงจร รวมถึงม่านแสง เซ็นเซอร์ประตู ปุ่มหยุดฉุกเฉิน และปุ่มกดสองมือ จึงให้ประสิทธิภาพการทำงานที่เสถียรและใช้งานร่วมกับสายการผลิตบรรจุภัณฑ์เซมิคอนดักเตอร์ทุกประเภทได้อย่างครอบคลุม
แม่พิมพ์ HY-PM252-6R เป็นแม่พิมพ์ขึ้นรูปที่มีความแม่นยำสูง ออกแบบมาสำหรับผลิตภัณฑ์บรรจุภัณฑ์ TO252-6R แม่พิมพ์นี้มีฐานแม่พิมพ์อเนกประสงค์ที่สามารถรองรับกล่องแม่พิมพ์ได้ 6 กล่อง พร้อมการออกแบบเปลี่ยนกล่องแม่พิมพ์อย่างรวดเร็ว โดยใช้การออกแบบการฉีดแบบหลายช่องจากล่างขึ้นบน ขับเคลื่อนด้วยกระบอกไฮดรอลิกทนความร้อนและป้องกันการรั่วซึม 4 ตัว พร้อมแผ่นขับหัวฉีดที่สมดุล
HY-GD001/HY-GD803/HY-GD001A เครื่องถอดประตูอัตโนมัติ เครื่องมือนี้ได้รับการออกแบบมาเพื่อถอดประตูและทางวิ่งออกจากแผ่นตัวนำไฟฟ้าของเซมิคอนดักเตอร์ที่ขึ้นรูปแล้ว โดยผสานรวมการเจาะที่แม่นยำ การเป่าลมอัตโนมัติ และการเก็บรวบรวมเศษวัสดุ ในขณะที่แม่พิมพ์ที่ป้องกันความผิดพลาดและม่านแสงนิรภัยช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้และปลอดภัย
HY-PS8120ระบบการขึ้นรูปเป็นระบบขึ้นรูปอัตโนมัติเต็มรูปแบบที่ออกแบบมาสำหรับการบรรจุภัณฑ์เซมิคอนดักเตอร์ รองรับบรรจุภัณฑ์หลากหลายประเภท ได้แก่ SOT, SOP, TOLL, TO, QFN, DFN และ BGA
HY-LB200 Oเตาอบแห้ง ptoelectronic ออกแบบมาเพื่ออบและอบแห้งผลิตภัณฑ์อิเล็กทรอนิกส์และฮาร์ดแวร์ที่อุณหภูมิต่ำกว่า 200°C มาพร้อมระบบควบคุมอุณหภูมิ PID, การหมุนเวียนอากาศที่ปรับได้, การตั้งเวลา และระบบป้องกันอุณหภูมิสูงเกินหลายระดับ ทำให้มั่นใจได้ถึงการทำงานที่เสถียรและเชื่อถือได้ ห้องอบทำจากสแตนเลสมีความทนทานและทนต่อการกัดกร่อนได้ดีเยี่ยม ทำให้เตาอบนี้เหมาะอย่างยิ่งสำหรับไดโอด LED, จอแสดงผลดิจิทัล, ไฟแบ็คไลท์ และผลิตภัณฑ์อิเล็กโทรออปติกอื่นๆ ที่คล้ายคลึงกัน
