ระบบขึ้นรูปอัตโนมัติประสิทธิภาพสูง Max 120T สำหรับบรรจุภัณฑ์เซมิคอนดักเตอร์

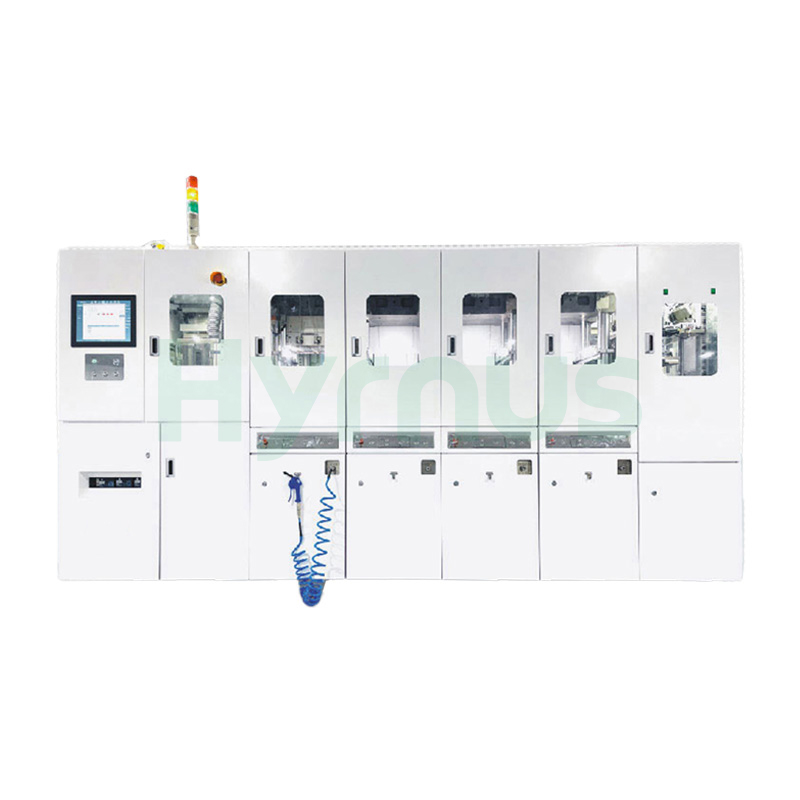

HY-PS8120ระบบการขึ้นรูปเป็นระบบขึ้นรูปอัตโนมัติเต็มรูปแบบที่ออกแบบมาสำหรับการบรรจุภัณฑ์เซมิคอนดักเตอร์ รองรับบรรจุภัณฑ์หลากหลายประเภท ได้แก่ SOT, SOP, TOLL, TO, QFN, DFN และ BGA

ยี่ห้อ :
HYRNUS
หมายเลขสินค้า :
HY-PS8120
สั่งซื้อขั้นต่ำ (MOQ) :
1 Set
การรับประกัน :
One-Year Warranty and Lifetime Maintenance
การชำระเงิน :
T/T
ระยะเวลานำส่ง :
7-35 Days
แหล่งที่มาของผลิตภัณฑ์ :
China

สอบถามตอนนี้

แนะนำผลิตภัณฑ์

อุปกรณ์ขึ้นรูปโลหะด้วยแรงดันแบบครบวงจร HY-PS8120 ระบบนี้ช่วยเพิ่มผลผลิตและประสิทธิภาพ ปรับปรุงผลผลิตและความน่าเชื่อถือได้อย่างมาก มีความสม่ำเสมอของกระบวนการสูง ลดความแปรปรวนจากมนุษย์ สามารถตรวจสอบย้อนกลับได้อย่างชาญฉลาด และมีข้อได้เปรียบด้านการบำรุงรักษาที่คุ้มค่า ระบบนี้สามารถพิมพ์ลีดเฟรมได้ 2 แผ่นต่อจังหวะต่อเครื่องกด และสามารถกำหนดค่าได้ด้วยเครื่องกด 1 ถึง 4 เครื่อง รองรับขนาดลีดเฟรมกว้าง 20–80 มม. ยาว 124–270 มม. และหนา 0.1–0.6 มม. รองรับเส้นผ่านศูนย์กลางของสารประกอบเรซิน 11–20 มม. (±0.2 มม.) ด้วยอัตราส่วน L/D 1.2–1.7 (สูงสุด 35 มม.) แรงหนีบสูงถึง 1176 kN (สูงสุด 120 ตัน) ด้วยแรงดันฉีด 4.9–29.4 kN (สูงสุด 3 ตัน) และบรรลุเวลาวงจรเชิงกลขั้นต่ำ 28 วินาที ระบบนี้มีเครื่องอัด 4 เครื่อง มีขนาดความยาว 3803 มม. ความกว้าง 1728 มม. และความสูง 1920 มม. น้ำหนักประมาณ 10,000 กก. ทำงานด้วยไฟฟ้า 3 เฟส 380VAC ±10% โดยใช้พลังงาน ≤51 kW (สำหรับ 4 เครื่องอัด) ต้องการอากาศอัด ≥0.5 MPa ที่ ≥350 ลิตร/นาที พร้อมตัวกรองอากาศ และอากาศระบายออก ≥3000 ลิตร/นาที ทำงานในอุณหภูมิแวดล้อม 0–40°C และความชื้นสัมพัทธ์ ≤75% คุณสมบัติเสริม ได้แก่ ระบบหล่อลื่นอัตโนมัติ การชั่งน้ำหนักเรซิน และระบบสุญญากาศ

คุณสมบัติ

ผลผลิตและประสิทธิภาพที่เพิ่มขึ้น

ผลผลิตและความน่าเชื่อถือดีขึ้นอย่างเห็นได้ชัด

ความสม่ำเสมอของกระบวนการที่แข็งแกร่ง – ขจัดความผันแปรจากมนุษย์

อัจฉริยะและตรวจสอบย้อนกลับได้

ข้อได้เปรียบด้านต้นทุนและการบำรุงรักษา

ข้อกำหนดทางเทคนิค

พารามิเตอร์	ข้อกำหนด
แบบอย่าง	HY-PS8120
ปริมาณแม่พิมพ์ต่อรอบ	2 ลีดเฟรมต่อจังหวะต่อการกด
จำนวนเครื่องกด	กด 1 ถึง 4 ครั้ง

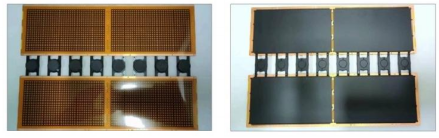

ขนาดลีดเฟรม (L/F)	ความกว้าง: 20–80 มม. / ความยาว: 124–270 มม. / ความหนา: 0.1–0.6 มม.
ขนาดของสารประกอบเรซิน	เส้นผ่านศูนย์กลาง: 11–20 มม. (±0.2 มม.) / อัตราส่วน L/D: 1.2–1.7 (สูงสุด 35 มม.)
แรงยึด	98–1176 กิโลนิวตัน (สูงสุด 120 ตัน)
แรงดันการฉีด	4.9–29.4 กิโลนิวตัน (สูงสุด 3 ตัน)
เวลาในการทำงานต่อรอบ (เชิงกล)	28 วินาที (นาที)
ขนาดเครื่องจักร (เครื่องอัด 4 เครื่อง)	ความกว้าง: 1728 มม. / ความสูง: 1920 มม. / ความยาว: 3803 มม.
น้ำหนักเครื่อง (4 ครั้ง)	10,000 กิโลกรัม
แหล่งจ่ายไฟ	ระบบไฟฟ้า 3 เฟส 380VAC ±10% / กำลังไฟ: ≤51 KW (4 เครื่องกด)
การจ่ายอากาศอัด	แรงดัน ≥0.5 MPa / อัตราการไหล ≥350 ลิตร/นาที / พร้อมตัวกรองอากาศ
ข้อกำหนดเกี่ยวกับท่อไอเสีย	≥3000 ลิตร/นาที
อุณหภูมิแวดล้อม	0–40°C (ไม่ถึงจุดเยือกแข็ง)
ความชื้นในอากาศ	ความชื้นสัมพัทธ์ ≤75% (ไม่เกิดการควบแน่น)

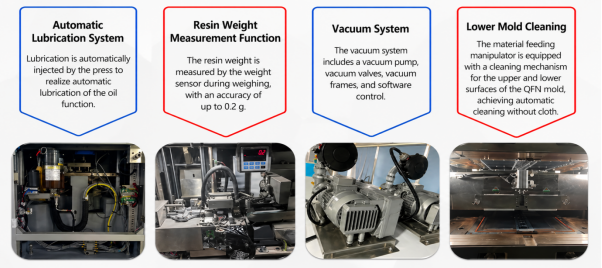

การหล่อลื่นอัตโนมัติ	ไม่จำเป็น
การชั่งน้ำหนักเรซิน	ไม่จำเป็น
ระบบสุญญากาศ	ไม่จำเป็น
