เครื่อง CT สแกน 3 มิติความแม่นยำสูงพิเศษสำหรับงานตรวจสอบด้วยรังสีเอกซ์แบบไม่ทำลายในหลากหลายอุตสาหกรรม

แนะนำผลิตภัณฑ์

เครื่อง CT สแกนอุตสาหกรรมแบบ 3 มิติความแม่นยำสูงพิเศษ — ระบบ HY-XR8001 ช่วยให้สามารถสแกนและสร้างภาพแบบออฟไลน์สำหรับบริเวณที่สนใจ (ROI) ของผลิตภัณฑ์ได้ หลังจากสร้างภาพ 3 มิติแล้ว ซอฟต์แวร์วิเคราะห์ภาพเฉพาะของเราจะให้การวัดเชิงวิเคราะห์ที่แม่นยำ เหมาะอย่างยิ่งสำหรับการควบคุมคุณภาพระหว่างกระบวนการ การวิเคราะห์ความล้มเหลว และการวิจัยในห้องปฏิบัติการ ระบบนี้ทำการทดสอบแบบไม่ทำลายอย่างสมบูรณ์เพื่อแสดงภาพโครงสร้างภายในของผลิตภัณฑ์และข้อบกพร่องที่ซ่อนอยู่ พร้อมความสามารถในการวัดและวิเคราะห์อย่างครบถ้วน โดยไม่ทำให้ตัวอย่างทดสอบเสียหาย คุณสามารถสังเกตโครงสร้างภายใน ตรวจจับข้อบกพร่องที่มองไม่เห็น และดำเนินการวัดเชิงปริมาณและการวิเคราะห์ข้อมูลได้อย่างมีประสิทธิภาพ ระบบนี้ให้โซลูชันการตรวจสอบที่เชื่อถือได้ครอบคลุมอุตสาหกรรมพลังงานใหม่ ยานยนต์ การบินและอวกาศ อิเล็กทรอนิกส์ การวิจัยวัสดุ และการอนุรักษ์โบราณวัตถุ

การใช้งานผลิตภัณฑ์

คุณสมบัติของผลิตภัณฑ์

1. ความละเอียดสูง

สามารถถ่ายภาพด้วยความละเอียดสูงสุดถึง 2 ไมโครเมตร

2. ความเข้ากันได้กว้างขวาง

ด้วยอุปกรณ์จับยึดที่ออกแบบมาโดยเฉพาะ ทำให้สามารถสแกนชิ้นงานที่มีขนาดเส้นผ่านศูนย์กลาง 600 × 800 มม. ได้

3. การปรับปรุงภาพอัตโนมัติ

ปรับปรุงภาพตัดขวางโดยอัตโนมัติหลังจากการสร้างภาพ CT ใหม่

4. ความแม่นยำที่เหนือกว่า

ระบบความแม่นยำสูงนี้ใช้หินอ่อนเป็นโครงสร้างหลัก ร่วมกับรางนำทางเชิงเส้นความแม่นยำสูง แท่นหมุนความแม่นยำสูง และเซ็นเซอร์ความไวสูง เพื่อรับประกันความแม่นยำในการวัดโดยรวมที่ยอดเยี่ยม

5. การแสดงผลแบบ 3 มิติ

แบบจำลอง 3 มิติที่สร้างขึ้นใหม่รองรับการเรนเดอร์ความละเอียดสูงและการแสดงผลแบบเต็มมุมมอง พร้อมด้วยชุดเครื่องมือวิเคราะห์อเนกประสงค์ครบครันสำหรับการระบุและทำเครื่องหมายจุดบกพร่องอย่างง่ายดาย

ภาพผลการตรวจสอบ

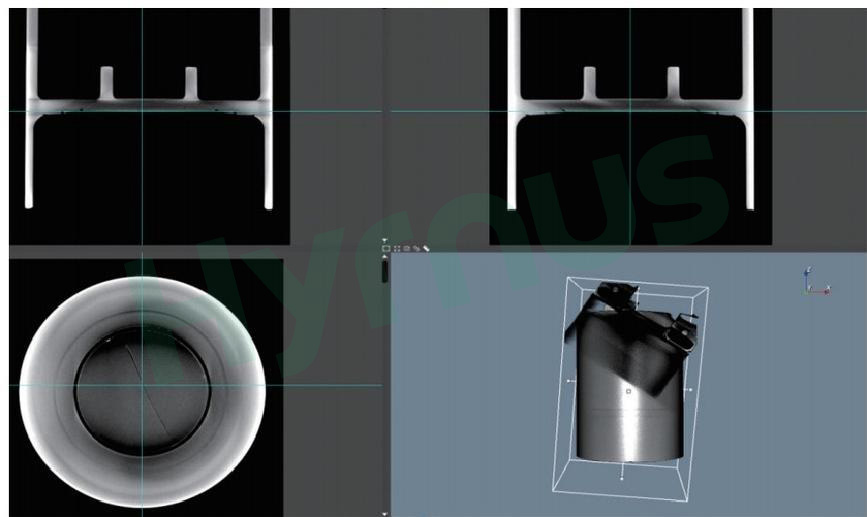

1.

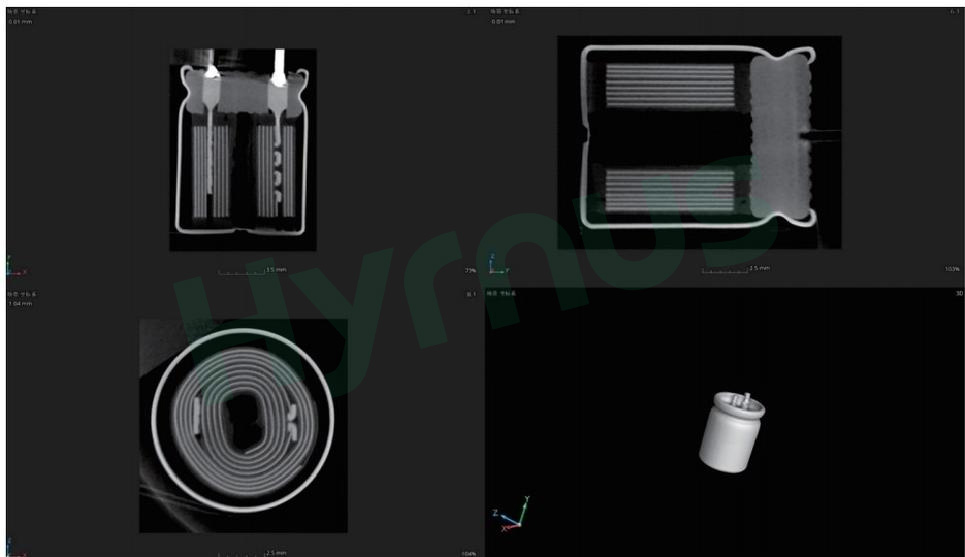

2. การตรวจสอบตัวเก็บประจุ

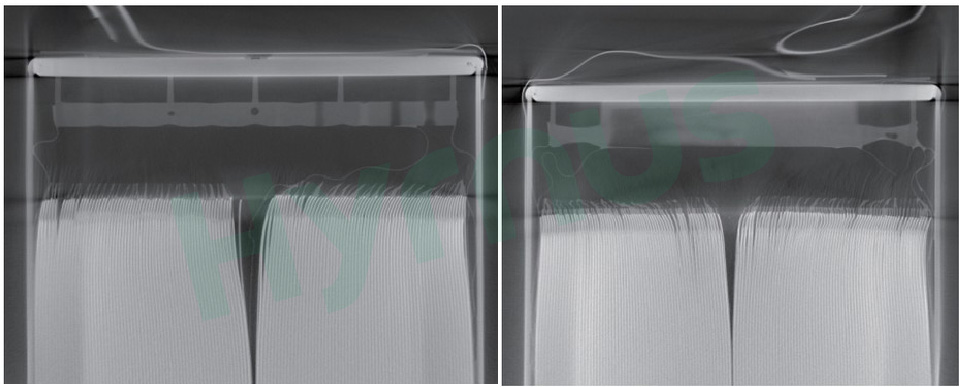

3. การตรวจสอบเซลล์ปริซึม

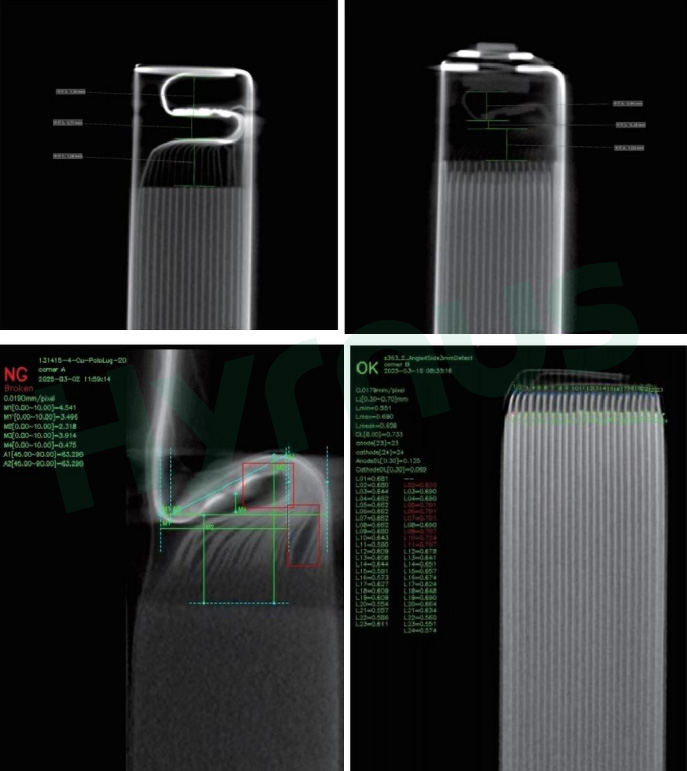

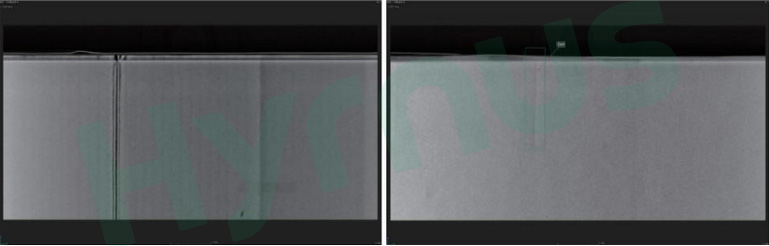

4. การตรวจสอบสภาพแท็บ

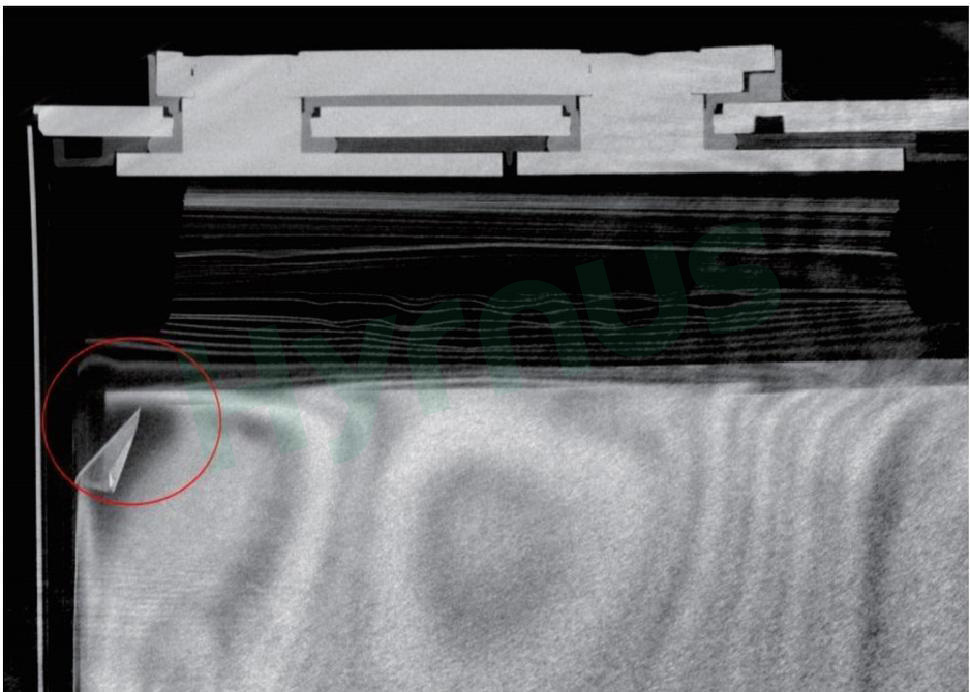

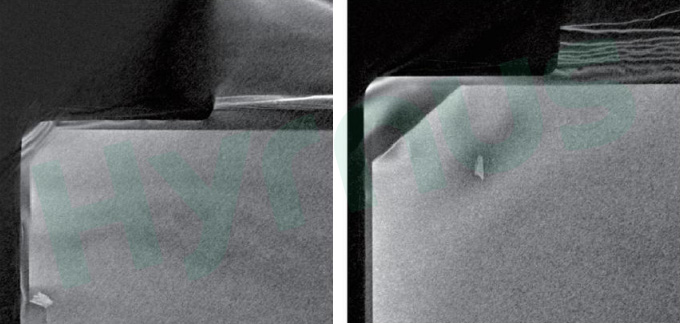

6. การพับ/การยื่นของอิเล็กโทรด

7.ความเสียหาย/รอยแตกของอิเล็กโทรด และการปนเปื้อนของวัสดุแปลกปลอมบนอิเล็กโทรด

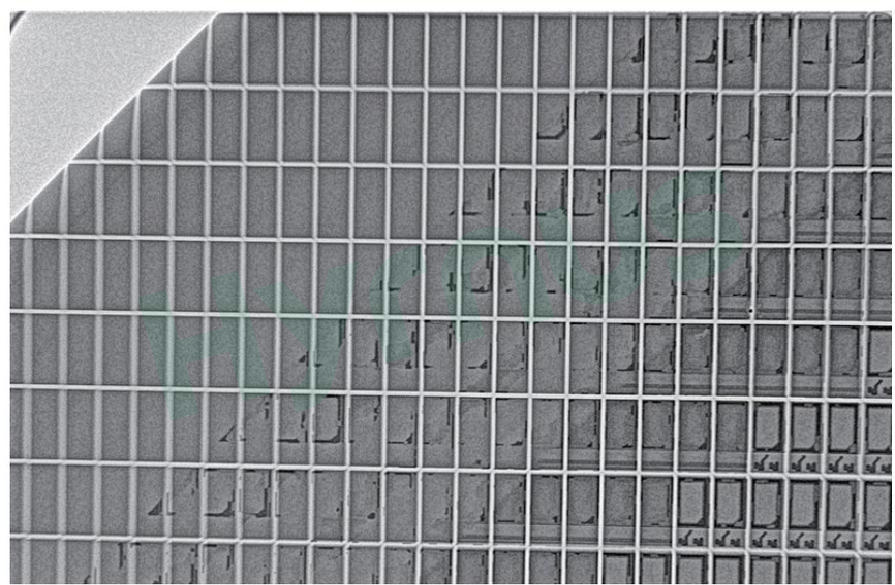

9. ข้อบกพร่องที่เป็นช่องว่างหลังการเชื่อมแผ่นเวเฟอร์





ข้อกำหนดทางเทคนิค



รายการ			พารามิเตอร์
แบบอย่าง			HY-XR8001
วัตถุการตรวจสอบ			แบตเตอรี่พลังงานใหม่ ผลิตภัณฑ์อิเล็กทรอนิกส์ ชิ้นส่วนหล่อ ชิ้นส่วนอากาศยาน โบราณวัตถุ ฯลฯ
ข้อมูลจำเพาะด้านการถ่ายภาพ	วิธีการถ่ายภาพ		การสร้างภาพตัดขวางสามมิติโดยใช้ภาพฉายหลายภาพ
	ความละเอียดของภาพ		ความละเอียดสูงสุด 2 ไมโครเมตร (สามารถเลือกได้ตามวัตถุที่ตรวจสอบ)
	หลอดเอ็กซ์เรย์		ท่อเปิด
	เครื่องตรวจจับแผงเรียบ		FPD (Flat Panel Detector)
โหมดการสแกน			การถ่ายภาพรังสีดิจิทัล (DR)
			การสแกนแบบลำแสงทรงกรวย, การสแกนแบบเกลียว, การสแกนแบบออฟเซ็ต เป็นต้น
ความละเอียดของการ์ด JTDA (ความคมชัดของภาพ)			≤ 2 µm
การขยายเชิงเรขาคณิต			≥ 177×
ข้อกำหนดเฉพาะของวัตถุที่ตรวจสอบ		น้ำหนักผลิตภัณฑ์	≤ 50 กก.
		ขนาดของผลิตภัณฑ์	≤ 4600 มม. × 800 มม.
		พื้นที่ตรวจสอบสูงสุด	4600 มม. × 800 มม.
ฟังก์ชันการวัด			สามารถปรับแต่งได้ตามความต้องการของผู้ใช้
ข้อกำหนดอุปกรณ์		ขนาดโดยรวม	2800 มม. × 2000 มม. × 2400 มม. (ไม่รวมจอภาพ)
		น้ำหนัก	ประมาณ 12 ตัน
		แหล่งจ่ายไฟ	ไฟฟ้ากระแสสลับ 380/220 โวลต์ ±10%, 50 เฮิรตซ์
		การใช้พลังงาน	10 กิโลวัตต์
		ความดันอากาศ	0.4–0.6 MPa
		การควบคุมการเคลื่อนไหว	เมาส์ จอยสติ๊ก คีย์บอร์ด
		หน่วยหลัก	คอมพิวเตอร์เวิร์กสเตชั่นสำหรับงานอุตสาหกรรม
		อัตราการรั่วไหลของรังสี	<0.5 µSv/ชม.
