อุปกรณ์ตรวจสอบเอกซเรย์ CT 3 มิติความเร็วสูงสำหรับการตรวจจับ OH ของพาวเวอร์เซลล์แบบลามิเนต

แนะนำผลิตภัณฑ์

HY-XRB8101 อุปกรณ์ตรวจสอบเอกซเรย์ CT 3 มิติความเร็วสูง เป็นอุปกรณ์ทดสอบแบบไม่ทำลายเฉพาะทางที่ออกแบบมาสำหรับผู้ผลิตพลังงานยุคใหม่โดยเฉพาะ โดยมุ่งเป้าไปที่สายการผลิตเซลล์พลังงานแบบลามิเนต เครื่องเอ็กซ์เรย์ CT 3 มิติเครื่องนี้เน้นการตรวจสอบข้อบกพร่องแบบรูเปิด (OH) ที่มุมเซลล์ เพื่อให้สามารถควบคุมคุณภาพแบบออนไลน์ได้ตลอดกระบวนการผลิต ระบบนี้อาศัยการถ่ายภาพทะลุทะลวงของรังสีเอ็กซ์ โดยฉายรังสีไปยังมุมเซลล์จากหลายมุมมอง และตัวตรวจจับแบบแผงเรียบจะจับภาพฉายภาพ 2 มิติอย่างต่อเนื่อง อัลกอริทึมการสร้างภาพ 3 มิติระดับมืออาชีพจะแปลงภาพเหล่านี้ให้เป็นแบบจำลอง 3 มิติความละเอียดสูง รองรับการสังเกตโครงสร้างภายในเซลล์แบบเสมือนจริงได้อย่างอิสระ

อุปกรณ์นี้มาพร้อมกับอัลกอริธึมภาพ AI อัจฉริยะ สามารถระบุและจำแนกข้อบกพร่องแบบรูเปิดได้โดยอัตโนมัติ ให้การตรวจสอบแบบเรียลไทม์ที่มีความแม่นยำสูงสม่ำเสมอ ช่วยเพิ่มผลผลิตเซลล์สำเร็จรูปและลดต้นทุนการทดสอบด้วยตนเองสำหรับโรงงานผลิตเซลล์ลามิเนตขนาดใหญ่ได้อย่างมีประสิทธิภาพ

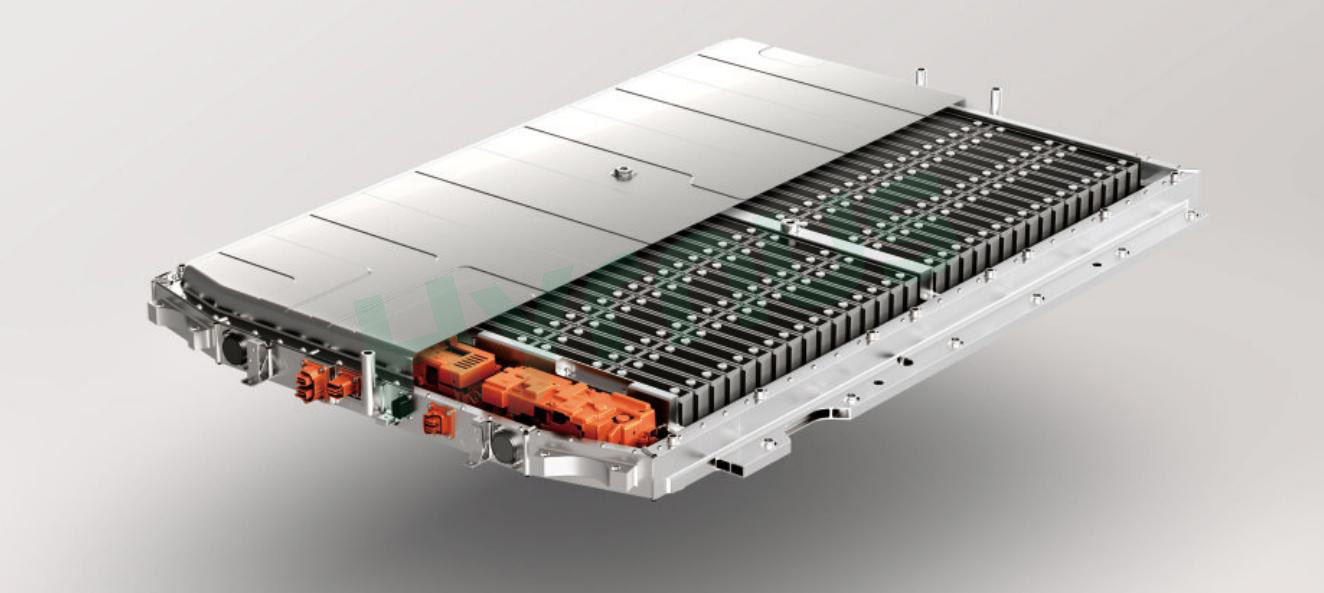

การใช้งานผลิตภัณฑ์

คุณสมบัติของผลิตภัณฑ์

1. อัลกอริทึมประมวลผลภาพที่ปรับแต่งได้

พัฒนาอัลกอริธึมซอฟต์แวร์เฉพาะตามลักษณะผลิตภัณฑ์ของลูกค้า เพื่อให้สามารถระบุและตรวจจับข้อบกพร่องได้อย่างอัตโนมัติอย่างสมบูรณ์

2. ความแม่นยำสูง

ติดตั้งตลับลูกปืนความแม่นยำสูงเพื่อให้ระบบการถ่ายภาพมีความแม่นยำในการหมุนสูง

3. ความละเอียดสูง

สามารถสร้างภาพที่มีความละเอียดสูงถึง 10 ไมโครเมตร

4. ประสิทธิภาพสูง

ใช้ระบบควบคุมการเคลื่อนไหวที่แม่นยำและอัลกอริธึมขั้นสูงเพื่อทำการสแกนและสร้างภาพมุมเดียวให้เสร็จสิ้นภายในเวลาไม่ถึง 3 วินาที

5. การสลับมุมอัตโนมัติ

ระบบหนีบผลิตภัณฑ์แบบครั้งเดียวรองรับการสลับการสแกนอัตโนมัติสำหรับทั้งสี่มุม

6. การปรับปรุงคุณภาพของภาพ

ปรับปรุงภาพตัดขวางโดยอัตโนมัติหลังจากการสร้างภาพใหม่

7. อัลกอริทึม AI

เทคโนโลยี AI อันทรงพลังช่วยให้มีอัตราการตรวจจับผิดพลาดต่ำมาก

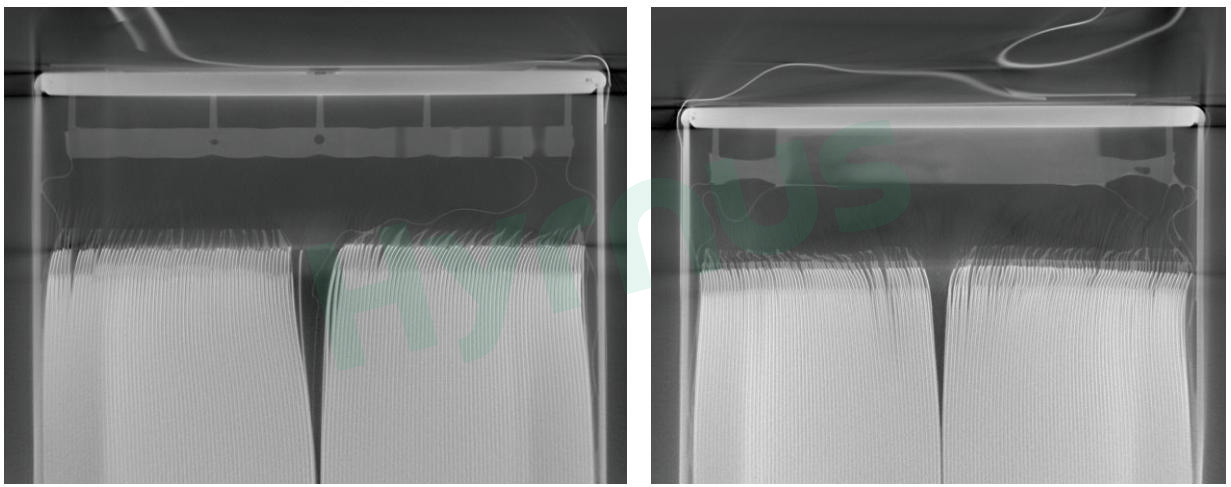

ภาพผลการตรวจสอบ

การตรวจสอบเซลล์ปริซึม



ข้อกำหนดทางเทคนิค

รายการ			ข้อกำหนด
แบบอย่าง			HY-XRB8101
วัตถุที่ตรวจสอบ			แบตเตอรี่ลามิเนต
รายการตรวจสอบ			OH (ข้อบกพร่องรูเปิด)
ข้อมูลจำเพาะด้านการถ่ายภาพ	วิธีการถ่ายภาพ	การสร้างภาพตัดขวางสามมิติโดยใช้ภาพฉายหลายภาพ
	ความละเอียดของภาพ	สามารถเลือกได้ตามวัตถุที่ตรวจสอบ
	หลอดเอ็กซ์เรย์	ท่อปิดไมโครโฟกัส
	เครื่องตรวจจับแผงเรียบ	FPD (Flat Panel Detector)
โหมดการสแกน			การสแกนด้วยลำแสงทรงกรวย
ความละเอียดของการ์ด JIMA (ความคมชัดของภาพ)			≤ 5 ไมโครเมตร
กำลังขยาย			15×
วัตถุที่ตรวจสอบ	น้ำหนักผลิตภัณฑ์		≤ 10 กก.
	ขนาดของผลิตภัณฑ์		ความยาว: 300–650 มม.; ความกว้าง: 60–150 มม.; ความหนา: 1–25 มม.
ฟังก์ชันการวัด			การวิเคราะห์ข้อบกพร่อง OH
ข้อกำหนดอุปกรณ์		ขนาดโดยรวม	ขนาดด้านหน้า (ยาว) 2900 × กว้าง 2100 × สูง 2000 มม. (ไม่รวมจอภาพ)
		น้ำหนัก	ประมาณ 11 ตัน
		แหล่งจ่ายไฟ	ไฟฟ้ากระแสสลับ 380/220 โวลต์ ±10%, 50 เฮิรตซ์
		การใช้พลังงาน	9 กิโลวัตต์
		ความดันอากาศ	0.4–0.6 MPa
		วิธีการควบคุมการเคลื่อนไหว	เมาส์ จอยสติ๊ก และคีย์บอร์ด
		ตัวควบคุมหลัก	เวิร์กสเตชันพีซี
		การรั่วไหลของรังสี	< 1 ไมโครซีเวอร์/ชั่วโมง
