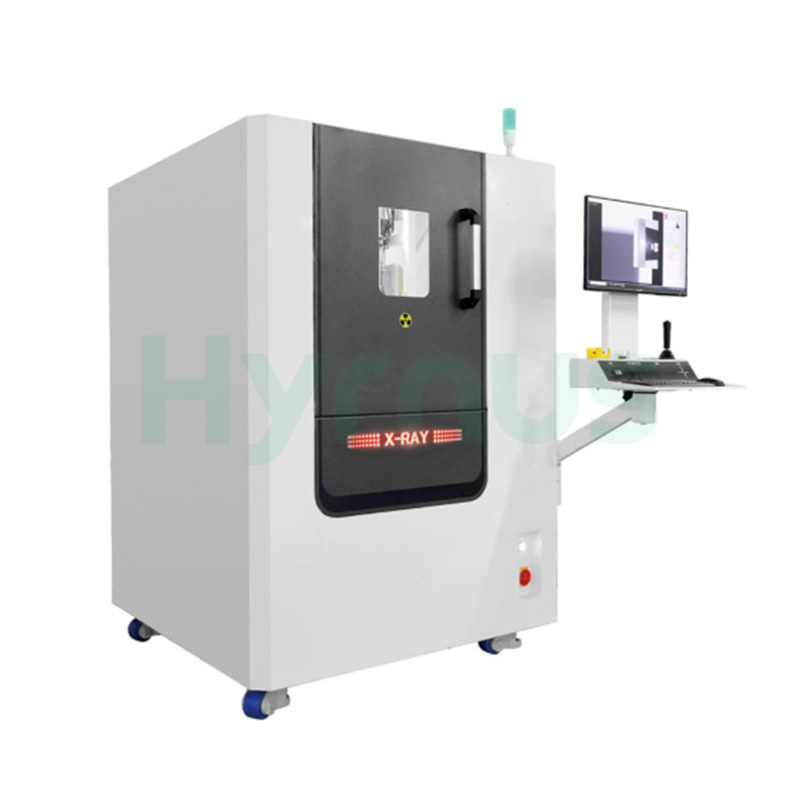

ระบบตรวจสอบด้วยรังสีเอ็กซ์แบบกึ่งอัตโนมัติสำหรับแบตเตอรี่พลังงานใหม่และเซมิคอนดักเตอร์

ฟังก์ชันและหลักการทำงานของผลิตภัณฑ์

อุปกรณ์นี้ปล่อยรังสีเอ็กซ์ผ่านแหล่งกำเนิดรังสีเอ็กซ์ ซึ่งจะทะลุเข้าไปภายในวัตถุที่ทำการทดสอบ ตัวรับจะรับรังสีเอ็กซ์และสร้างภาพขึ้นมา จากนั้นบุคลากรจะใช้ภาพเหล่านั้นในการตรวจสอบหาข้อบกพร่องภายในของวัตถุที่ทำการทดสอบด้วยตนเอง

คุณสมบัติของผลิตภัณฑ์

1. การเคลื่อนที่แบบโปรแกรมได้ด้วยเครื่อง CNC

เส้นทางการเคลื่อนที่ที่กำหนดไว้ล่วงหน้าช่วยรองรับการตรวจสอบหลายจุดอัตโนมัติ โดยส่วนใหญ่ใช้สำหรับการประเมินคุณภาพของผลิตภัณฑ์จำนวนน้อย และช่วยเพิ่มประสิทธิภาพการตรวจสอบได้อย่างมาก

2. การวัดระดับน้ำอัตโนมัติ

การวัดอัตโนมัติเพียงคลิกเดียวเพื่อคำนวณอัตราส่วนพื้นที่ของฟองอากาศและช่องว่างภายในผลิตภัณฑ์

3. การถ่ายภาพความละเอียดสูง

ภาพต้นฉบับได้รับการประมวลผลด้วยอัลกอริทึมเพื่อให้มีความคมชัดสูงขึ้น ทำให้สามารถระบุข้อบกพร่องของผลิตภัณฑ์ได้ง่ายขึ้น

4. ระบบป้องกันความปลอดภัยหลายชั้น

เครื่องจักรทั้งหมดถูกหุ้มด้วยห้องตะกั่ว โดยมีการรั่วไหลของรังสีต่ำกว่ามาตรฐานแห่งชาติที่ 1 ไมโครซีเวอร์/ชั่วโมง มีการติดตั้งสวิตช์ล็อคไว้ที่ประตูตะกั่วเพื่อตัดการปล่อยรังสีเอ็กซ์โดยอัตโนมัติเมื่อเปิดประตู อุปกรณ์ดังกล่าวผ่านการรับรองความปลอดภัยทางรังสีและได้รับใบยกเว้นแล้ว

ข้อมูลจำเพาะทางเทคนิค 1



โมดูล	รายการ	รายละเอียด
แบบอย่าง		HY-XR5010A
แหล่งกำเนิดรังสีเอ็กซ์	แรงดันไฟฟ้าสูงสุดของหลอด	90KV
	กระแสไฟฟ้าสูงสุดของหลอด	200 μA
	กำลังเอาต์พุตสูงสุด	8W
	จุดโฟกัสต่ำสุด	7 ไมโครเมตร
	อายุการใช้งานของหลอดเอ็กซ์เรย์	รับประกัน 8000 ชั่วโมง หรือ 1 ปี นับจากวันที่ส่งมอบอุปกรณ์ (แล้วแต่ว่าอย่างใดอย่างหนึ่งจะถึงก่อน; ไม่รวมความเสียหายที่เกิดจากมนุษย์)
ระบบการถ่ายภาพ	ความละเอียดเชิงพื้นที่	5.8 lp/mm
	ขนาดพิกเซล	85 ไมโครเมตร
	อัตราเฟรม	35fps (1×1)
	พื้นที่ตรวจจับแผงเรียบที่มีประสิทธิภาพ	128×128 มม.
	พิกเซลเมทริกซ์	1536×1536
	ฟังก์ชันการเอียง	ปรับเอียงได้ ±45° (เลือกได้)
	กำลังขยาย	กำลังขยายเชิงเรขาคณิต: 40 เท่า (31 เท่าสำหรับรุ่นปรับเอียง) กำลังขยายของระบบ: 200 เท่า (155 เท่าสำหรับรุ่นปรับเอียง กำลังขยายไม่จำกัดเมื่อเปิดพารามิเตอร์)
	อายุการใช้งานของแผงจอแบน	รับประกัน 8000 ชั่วโมง หรือ 1 ปี นับจากวันที่ส่งมอบอุปกรณ์ (แล้วแต่ว่าอย่างใดอย่างหนึ่งจะถึงก่อน; ไม่รวมความเสียหายที่เกิดจากมนุษย์)
เวที	น้ำหนักตัวอย่างสูงสุดที่รับได้	10 กก.
	ขนาดเวที	500 มม. × 500 มม.
	ระยะการตรวจจับที่มีประสิทธิภาพ	460 มม. × 460 มม.
	อุปกรณ์ยึดผลิตภัณฑ์	ปรับแต่งตามความต้องการ
ระบบซอฟต์แวร์	การนำทางและการระบุตำแหน่ง	ได้รับการสนับสนุน
	การวัดอัตโนมัติ	ได้รับการสนับสนุน
	การตรวจสอบอัตโนมัติด้วยเครื่อง CNC	ได้รับการสนับสนุน
	การนอนหลับอัตโนมัติ	เว้นช่วงการทำงานของหลอดเอ็กซ์เรย์ 5 นาที (สามารถตั้งค่าได้)
	วิธีการควบคุมการเคลื่อนไหว	เมาส์ คีย์บอร์ด และจอยสติ๊ก
คอมพิวเตอร์อุตสาหกรรม (IPC)	เฝ้าสังเกต	23.8 นิ้ว
	ระบบปฏิบัติการ	วิน10
	ฮาร์ดดิสก์	SSD ขนาด 1TB
คนอื่น	น้ำหนักเครื่องจักรโดยรวม	1400 กก.
	วิธีการเปิดประตู	ประตูเปิดซ้ายแบบใช้มือ
	การรั่วไหลของรังสีเอ็กซ์	≤1.0 μSV/h (ทดสอบด้วยเครื่องวัดปริมาณรังสีที่ได้รับการรับรองจากหน่วยงานภายนอก)



ข้อมูลจำเพาะทางเทคนิค 2



พารามิเตอร์	รุ่น: HY-XR5010 (2D) รุ่นมาตรฐาน	รุ่น: HY-XR5010 (2D) รุ่นมืออาชีพ	รุ่น: HY-XR5010 (2D) รุ่นพรีเมียม
ประสิทธิภาพของอุปกรณ์
ขนาดโดยรวม	1700 มม. (ยาว) × 1100 มม. (กว้าง) × 1800 มม. (สูง)
น้ำหนักเครื่องจักร	800 กก.
แหล่งจ่ายไฟ	110V/220V/10A
การใช้พลังงาน	1.5 กิโลวัตต์
มุมเอียง	± 0°
ข้อมูลผลิตภัณฑ์ (ไม่บังคับ)	การสแกนบาร์โค้ดแบบแมนนวล/อัตโนมัติ
ช่วงการตรวจสอบที่มีประสิทธิภาพ	450 มม. × 410 มม.
วิธีการตรวจสอบ	การตรวจสอบด้วยตนเอง / การตรวจสอบโดยใช้อัลกอริทึม
ขนาดเวที	510 มม. × 460 มม.
น้ำหนักบรรทุกสูงสุดบนเวที	5 กก.
ระดับรังสี	< 1 µSv/ชม.
จำนวนแกน	4 แกน
ประสิทธิภาพของแหล่งกำเนิดรังสีเอ็กซ์
แบบจำลองท่อ	ซีรี่ส์ CNT	ซีรีส์ L
ชนิดท่อ	ท่อนาโนคาร์บอน (CNT) แบบปิด	ท่อปิดสะท้อนแสง
แรงดันไฟฟ้าสูงสุดของหลอด	90 กิโลโวลต์	90 กิโลโวลต์
กระแสหลอดสูงสุด	150 µA	200 ไมโครแอมป์
มุมการปล่อย	90°	30° – 80°
ความละเอียดขั้นต่ำ	3–15 ไมโครเมตร	5–15 ไมโครเมตร
ประสิทธิภาพของตัวตรวจจับแผงเรียบ
แบบจำลองเครื่องตรวจจับ	ซีรี่ส์ปลาวาฬ	ซีรี่ส์ NDT	ซีรี่ส์ MFG
ประเภทเครื่องตรวจจับ	ซิลิคอนอสัณฐาน	TFT ใหม่	ซิลิคอนอสัณฐาน
ปณิธาน	4.0 ลิตร/มม.	5.8 ลิตร/มม.	10 Lp/มม.
ขนาดพิกเซล	125 ไมโครเมตร	85 ไมโครเมตร	49.5 ไมโครเมตร
พิกเซลเมทริกซ์	1024 มม. × 1248 มม.	1536 มม. × 1536 มม.	2312 มม. × 2904 มม.
พื้นที่การถ่ายภาพที่มีประสิทธิภาพ	160 มม. × 128 มม.	130 มม. × 130 มม.	114 มม. × 143 มม.
ความลึกบิตของการแปลง A/D	16 บิต	16 บิต	14 บิต
อัตราเฟรม (1×1)	30 เฟรมต่อวินาที	20 เฟรมต่อวินาที	10 เฟรมต่อวินาที
คุณสมบัติและการใช้งาน	เหมาะสำหรับการตรวจจับสิ่งแปลกปลอมในอุตสาหกรรมอาหาร การตรวจสอบคุณภาพรอยเชื่อมและช่องว่างในอุปกรณ์อิเล็กทรอนิกส์ 3C และการตรวจสอบโครงสร้างภายในในอุตสาหกรรมเซมิคอนดักเตอร์	ส่วนใหญ่ใช้สำหรับการตรวจสอบโครงสร้างภายในและขนาดของผลิตภัณฑ์ โดยมีความแม่นยำสูงถึง 0.01 มม. นิยมใช้กันอย่างแพร่หลายในฐานะอุปกรณ์วัดความแม่นยำสูงในอุตสาหกรรมแผงวงจรพิมพ์ (PCBA) และพลังงานใหม่	ออกแบบมาสำหรับผลิตภัณฑ์ที่มีโครงสร้างซับซ้อนและต้องการความแม่นยำสูง ใช้ในการตรวจสอบอุปกรณ์อิเล็กทรอนิกส์ระดับสูง รวมถึงการตรวจสอบการเชื่อมต่อสายทองและสายทองแดงในอุตสาหกรรมเซมิคอนดักเตอร์



คำอธิบายส่วนประกอบ



เลขที่	ชื่อฟังก์ชัน	ส่วนประกอบหลัก
1	ระบบตรวจจับและสร้างภาพด้วยรังสีเอ็กซ์	หลอดเอ็กซ์เรย์, ตัวตรวจจับแบบแผงเรียบ
2	ระบบป้องกันรังสีเอ็กซ์	กล่องหุ้มป้องกันตะกั่ว
3	ระบบควบคุมการเคลื่อนที่	แท่นเคลื่อนที่ X/Y, การ์ดควบคุมการเคลื่อนที่
4	ระบบประมวลผลภาพ	ซอฟต์แวร์ประมวลผลภาพและตรวจสอบที่เป็นกรรมสิทธิ์ซึ่งพัฒนาโดย Zhengye
5	ระบบนำทาง	กล้องความละเอียดสูง
6	ฟังก์ชันซอฟต์แวร์	โหมดการวัดแบบออฟไลน์ การนำทางอัตโนมัติ การสังเกตด้วยตนเอง การตัดสินด้วยตนเอง ฟังก์ชันการตัดสินอัตโนมัติเป็นคุณสมบัติเสริมและไม่ได้รวมอยู่ในข้อกำหนดการยอมรับ



ข้อกำหนดขั้นตอนการดำเนินงาน



ขั้นตอน	คำอธิบายการทำงาน
1	การขนถ่ายวัสดุด้วยตนเองโดยการเปิดประตู
2	วางผลิตภัณฑ์ทดสอบและอุปกรณ์ยึดลงบนแท่นวางด้วยตนเอง
3	ปิดประตูด้วยตนเองและเปิดใช้งานแหล่งกำเนิดรังสีเอ็กซ์
4	ใช้ฟังก์ชันนำทางเพื่อระบุตำแหน่งเริ่มต้นของวัตถุทดสอบ
5	ส่วนของตัวพาจะเคลื่อนที่ไปตามเส้นทางที่ตั้งโปรแกรมไว้ล่วงหน้า
6	เครื่องเอ็กซ์เรย์ทำการถ่ายภาพอัตโนมัติ
7	ผู้ปฏิบัติงานจะประเมินผลลัพธ์ (ผ่าน/ไม่ผ่าน) จากภาพ และทำเครื่องหมายผลิตภัณฑ์
8	ซอฟต์แวร์จะจัดเก็บผลการตัดสินและแสดงภาพผลลัพธ์ที่เกี่ยวข้อง
9	ปิดใช้งานแหล่งกำเนิดรังสีเอ็กซ์ เปิดประตูด้วยตนเอง และจัดเรียงสินค้า



การกำหนดค่าและมาตรฐานอุปกรณ์ทั่วไป



รายการ	ข้อกำหนด
สีของอุปกรณ์	ตัวเรือนหลัก: สีขาว RAL 9016 (หรือตามตัวอย่างสีที่ลูกค้าแจ้ง)
มาตรฐานความปลอดภัย	เป็นไปตามมาตรฐานความปลอดภัยที่เกี่ยวข้องสำหรับอุปกรณ์ไฟฟ้าเครื่องกลของสาธารณรัฐประชาชนจีน
ระดับเสียง	≤ 75 dB (วัดที่ระยะ 1 เมตรจากพื้นผิวอุปกรณ์)
อุณหภูมิในการทำงาน	25 ± 3°C
ความชื้นในการทำงาน	ความชื้นสัมพัทธ์ ≤ 60% (ไม่เกิดการควบแน่น)
การใช้พลังงาน	≤ 2 กิโลวัตต์
ขนาดของอุปกรณ์	ยาว 1270 มม. × กว้าง 1340 มม. × สูง 1800 มม. (ขนาดสุดท้ายขึ้นอยู่กับผลิตภัณฑ์จริง)
