เครื่องผสมและจ่ายอีพ็อกซี่แบบใช้มือ เครื่องจ่ายกาวสำหรับ PCB

ภาพรวมผลิตภัณฑ์

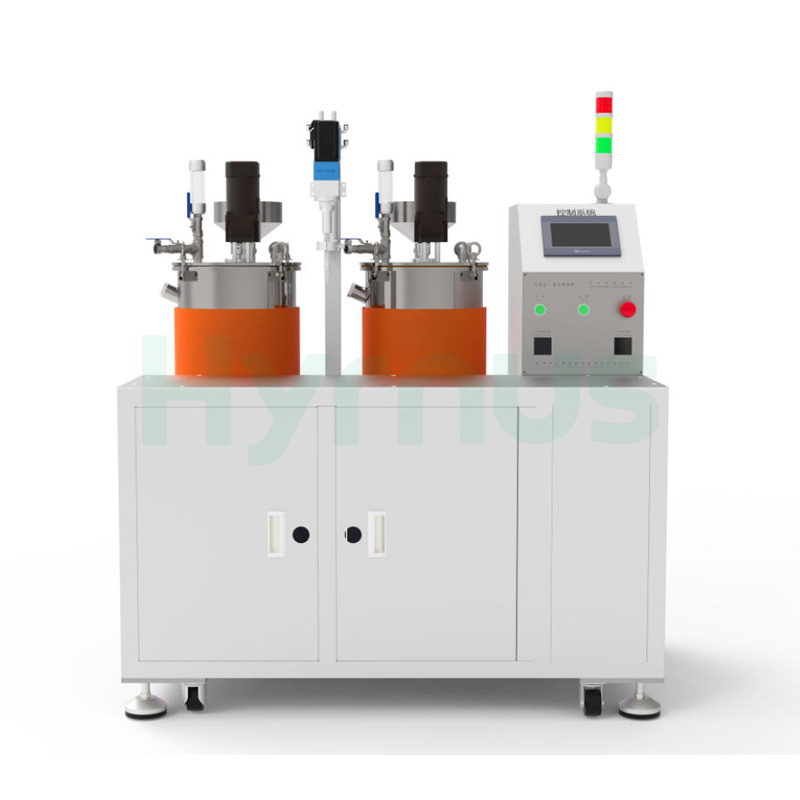

นี่คือ HY-AP8700เครื่องจ่ายกาวแบบใช้มือ เหมาะสำหรับการจ่ายกาว A/B หลากหลายชนิดในการผลิตแผงวงจรพิมพ์ (PCB), ชิ้นส่วนอิเล็กทรอนิกส์, ผลิตภัณฑ์แสงสว่าง, เครื่องใช้ไฟฟ้าขนาดเล็กในครัวเรือน, อุปกรณ์เสริมรถยนต์, เครื่องดูดฝุ่น, ตัวกรอง และการใช้งานอื่นๆ

เครื่องจักรนี้ใช้ระบบควบคุม PLC ในการขับเคลื่อนมอเตอร์จ่ายสารอย่างแม่นยำ ทำให้สามารถควบคุมอัตราส่วนของกาวได้อย่างแม่นยำ การผสมอัตโนมัติ และการจ่ายสารเป็นไปอย่างสม่ำเสมอ รองรับการโหลดแบบสุญญากาศ การไล่แก๊สแบบสุญญากาศ การให้ความร้อน การกวน และการทำความสะอาดอัตโนมัติ ทำให้เหมาะสำหรับความต้องการในการแปรรูปกาวที่ซับซ้อน ด้วยโครงสร้างที่กะทัดรัด ระบบปฏิบัติการที่เสถียร และอินเทอร์เฟซที่ใช้งานง่าย จึงให้ประสิทธิภาพที่เชื่อถือได้และคุ้มค่าสูงสำหรับการใช้งานในกระบวนการผลิต

คุณสมบัติของผลิตภัณฑ์

แอปพลิเคชัน

*อุตสาหกรรม PCB (แผงวงจรพิมพ์)

*อุตสาหกรรมชิ้นส่วนอิเล็กทรอนิกส์

*อุตสาหกรรมแหล่งกำเนิดแสงไฟฟ้า*

*อุตสาหกรรมเครื่องใช้ไฟฟ้าขนาดเล็กในบ้าน*

*อุตสาหกรรมตัวจุดไฟ*

*อุตสาหกรรมอุปกรณ์เสริมยานยนต์

*อุตสาหกรรมตัวกรอง และอื่นๆ อีกมากมาย



พารามิเตอร์อุปกรณ์

No	Cหมวดหมู่	พารามิเตอร์
1.	แบบอย่าง	HY-AP8700
2.	อัตราส่วนการผสม (โดยน้ำหนัก)	—
3.	ระบบควบคุมอัตราส่วน	ปั๊มจ่ายสาร + มอเตอร์
4.	ความแม่นยำของอัตราส่วน	±3% (อ้างอิงจาก 10 กรัม)
5.	โหมดการทำงาน	สวิตช์สตาร์ท
6.	ความแม่นยำในการจ่ายยา	±3% (อ้างอิงจาก 10 กรัม)
7.	วิธีการควบคุมการไหล	อินพุตดิจิทัล
8.	ความเร็วในการจ่าย	1.5–3.5
9.	ระบบควบคุมอัตโนมัติ	ตัวควบคุมการเคลื่อนไหว + หน้าจอสัมผัส
10.	วิธีการโหลด	ระบบดูดสุญญากาศอัตโนมัติ / การเทด้วยมือ
11.	ระบบแสดงผลอินเทอร์เฟซ	แป้นพิมพ์แบบภาพ; สามารถเขียนโปรแกรมได้ตามความต้องการ
12.	วิธีการทำความสะอาด	การทำความสะอาดแบบกึ่งอัตโนมัติ
13.	วิธีการผสม	การผสมแบบไดนามิก
14.	เวลาป้องกันการแข็งตัว	0–10000 วินาที
15.	ความหนืดที่ใช้ได้	100–30000 CPS
16.	การจ่ายอากาศ	0.5–0.7 MPa
17.	แหล่งจ่ายไฟ	ไฟฟ้ากระแสสลับ 220 โวลต์, 50 เฮิรตซ์
18.	ขนาดเครื่องจักร (ยาว×กว้าง×สูง)	1300 × 900 × 2000 มม.



ขั้นตอนการทำงาน

No	คำอธิบาย
1	กาวสองส่วนประกอบ (A/B) จะถูกเก็บไว้ในถังแยกกัน โดยแต่ละถังรองรับการบรรจุด้วยมือหรือด้วยระบบสุญญากาศ และมีฟังก์ชันต่างๆ เช่น การกวน การให้ความร้อน และการไล่แก๊ส
2	กาวชนิดส่วนประกอบเดียวที่ผ่านกระบวนการแล้วจะไหลผ่านท่อส่งไปยังปั๊มวัดปริมาณ A/B ตามลำดับ ภายใต้การควบคุมของซอฟต์แวร์ กาวจะถูกส่งมาในอัตราส่วนและอัตราการไหลที่กำหนดไว้ผ่านท่อส่งไปยังทางออกของวาล์วผสม ระบบจะเชื่อมต่อกับวาล์วจ่ายสำหรับงานหล่อแบบด้วยมือ
3	วาล์วผสมแบบไดนามิกจะผสมส่วนประกอบ A และส่วนประกอบ B เข้าด้วยกันอย่างทั่วถึงจนได้กาวที่สม่ำเสมอเพื่อการบ่มตัว สามารถตั้งเวลาการจ่ายกาวได้ผ่านพารามิเตอร์ของโปรแกรม ทำให้การใช้งานง่ายและสะดวกสบาย
4	เนื่องจากกระบวนการผสมเกิดขึ้นเฉพาะภายในท่อผสมเท่านั้น อุปกรณ์ทำความสะอาดแบบกึ่งอัตโนมัติจึงทำความสะอาดเฉพาะวาล์วและส่วนของท่อผสมเท่านั้น
