เครื่องจ่ายกาวอัตโนมัติ อุปกรณ์จ่ายกาวเหลว

ภาพรวมผลิตภัณฑ์

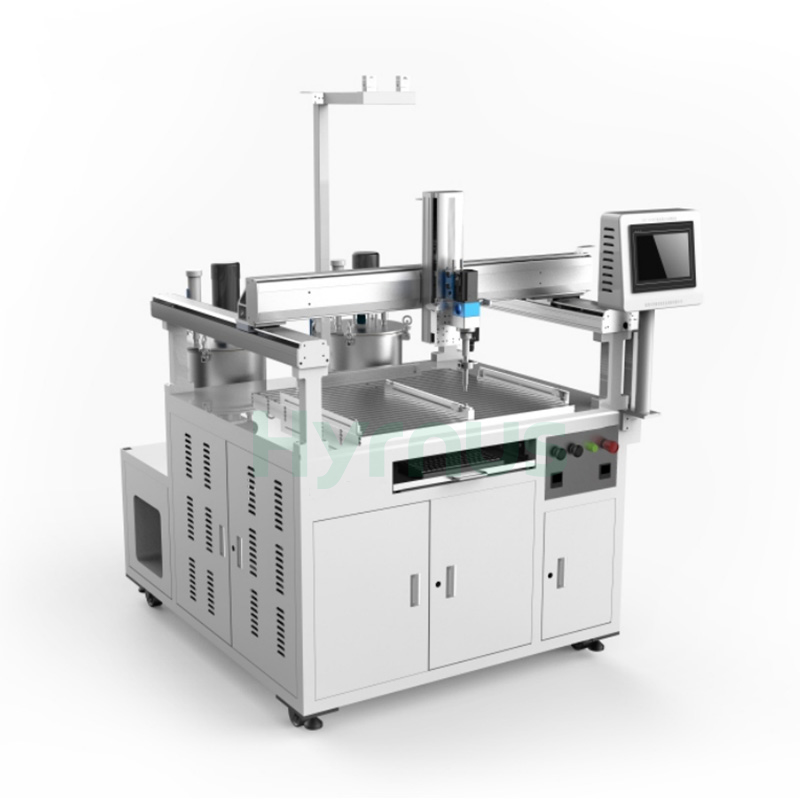

HY-AP3030เครื่องจ่ายกาวอัตโนมัติ เหมาะสำหรับการจ่ายกาว A/B ชนิดต่างๆ อย่างแม่นยำในการผลิตแผงวงจรพิมพ์ (PCB), ชิ้นส่วนอิเล็กทรอนิกส์, ผลิตภัณฑ์แสงสว่าง, เครื่องใช้ไฟฟ้าขนาดเล็ก, อุปกรณ์เสริมรถยนต์, ตัวกรอง และการใช้งานอื่นๆ

เครื่องจักรนี้ใช้ตัวควบคุมการเคลื่อนที่ที่เป็นกรรมสิทธิ์พร้อมอัลกอริทึมขั้นสูงและแขนกลสามแกนที่มีความแม่นยำสูงเพื่อให้ได้การเคลื่อนที่แบบจ่ายสาร 3 มิติที่รวดเร็วและแม่นยำ การควบคุมมอเตอร์วัดปริมาณที่แม่นยำช่วยให้มั่นใจได้ถึงอัตราส่วนการผสมที่ถูกต้อง การผสมอัตโนมัติ และการจ่ายสารตามปริมาณที่กำหนด นอกจากนี้ยังรองรับการโหลดแบบสุญญากาศและการไล่แก๊สแบบสุญญากาศ พร้อมฟังก์ชั่นเสริม เช่น การทำความร้อน การกวน การทำความสะอาดอัตโนมัติ และการตรวจสอบแรงดัน เพื่อตอบสนองความต้องการในกระบวนการผลิตกาวที่แตกต่างกัน ระบบปฏิบัติการที่เสถียรและอินเทอร์เฟซที่ใช้งานง่ายทำให้เครื่องจักรใช้งานง่ายและคุ้มค่าสำหรับการใช้งานในกระบวนการผลิต

คุณสมบัติของผลิตภัณฑ์

แอปพลิเคชัน

*อุตสาหกรรม PCB (แผงวงจรพิมพ์)

*อุตสาหกรรมชิ้นส่วนอิเล็กทรอนิกส์

*อุตสาหกรรมแหล่งกำเนิดแสงไฟฟ้า*

*อุตสาหกรรมเครื่องใช้ไฟฟ้าขนาดเล็กในบ้าน*

*อุตสาหกรรมตัวจุดไฟ*

*อุตสาหกรรมอุปกรณ์เสริมยานยนต์

*อุตสาหกรรมตัวกรอง และอื่นๆ อีกมากมาย



พารามิเตอร์อุปกรณ์

No	Cหมวดหมู่	พารามิเตอร์
1.	แบบอย่าง	HY-AP3030
2.	การเดินทางเพื่อการทำงานที่มีประสิทธิภาพ	700 (X) × 500 (Y) × 100 (Z) มม. (ระยะการเคลื่อนที่ของหัวคู่)
3.	ความเร็วสูงสุด	ความเร็วแกน X/Y: 300 มม./วินาที, ความเร็วแกน Z: 150 มม./วินาที
4.	อัตราส่วนการผสม (โดยน้ำหนัก)	30 : 100
5.	ระบบควบคุมอัตราส่วน	ปั๊มวัดปริมาณ
6.	ความแม่นยำของอัตราส่วน	±2% (อ้างอิงจาก 100 กรัม)
7.	โหมดการทำงาน	สวิตช์สตาร์ท
8.	ความแม่นยำในการจ่ายยา	±2% (อ้างอิงจาก 100 กรัม)
9.	วิธีการควบคุมการไหล	อินพุตดิจิทัล
10.	ความเร็วในการจ่าย	ปรับเปลี่ยนได้ตามความต้องการจริง
11.	ระบบควบคุมอัตโนมัติ	คอมพิวเตอร์อุตสาหกรรม + การ์ดควบคุมการเคลื่อนไหว
12.	วิธีการโหลด	ระบบดูดสุญญากาศอัตโนมัติ / การเทด้วยมือ
13.	ระบบแสดงผลอินเทอร์เฟซ	วินโดวส์ 7
14.	วิธีการทำความสะอาด	การทำความสะอาดแบบกึ่งอัตโนมัติ
15.	วิธีการผสม	การผสมแบบไดนามิก
16.	เวลาป้องกันการแข็งตัว	0–10000 วินาที
17.	ความหนืดที่ใช้ได้	100–30000 CPS
18.	การจ่ายอากาศ	0.5–0.7 MPa
19.	แหล่งจ่ายไฟ	ไฟฟ้ากระแสสลับ 220 โวลต์, 50 เฮิรตซ์
20.	ขนาดเครื่องจักร (ยาว×กว้าง×สูง)	1320 × 1450 × 2200 มม.





ขั้นตอนการทำงาน

No	คำอธิบาย
1	มีถังเก็บแยกสำหรับส่วนประกอบ A และส่วนประกอบ B รองรับการโหลดวัสดุด้วยมือหรือด้วยระบบสุญญากาศ
2	ถังเก็บมีหน้าที่ต่างๆ เช่น การกวน การให้ความร้อน และการไล่แก๊ส
3	กาวชนิดส่วนประกอบเดียวที่ผ่านกระบวนการแล้วจะไหลผ่านท่อส่งไปยังปั๊มวัดปริมาณ A และ B ตามลำดับ
4	อัตราส่วนและอัตราการไหลที่ควบคุมด้วยซอฟต์แวร์จะส่งกาวผ่านท่อส่งไปยังทางออกของวาล์วผสม
5	วาล์วผสมแบบไดนามิกจะผสมส่วนประกอบ A และส่วนประกอบ B เข้าด้วยกันอย่างทั่วถึง จนได้กาวที่เป็นเนื้อเดียวกันสำหรับการบ่ม
6	สามารถตั้งเวลาการจ่ายยาได้ผ่านพารามิเตอร์ของระบบ ง่ายและสะดวก
7	เนื่องจากการผสมเกิดขึ้นเฉพาะภายในท่อผสมเท่านั้น การทำความสะอาดอัตโนมัติจึงใช้กับวาล์วและส่วนของท่อผสมเท่านั้น
