เครื่องจ่ายกาวสองส่วนประกอบ Precision AB

ภาพรวมผลิตภัณฑ์

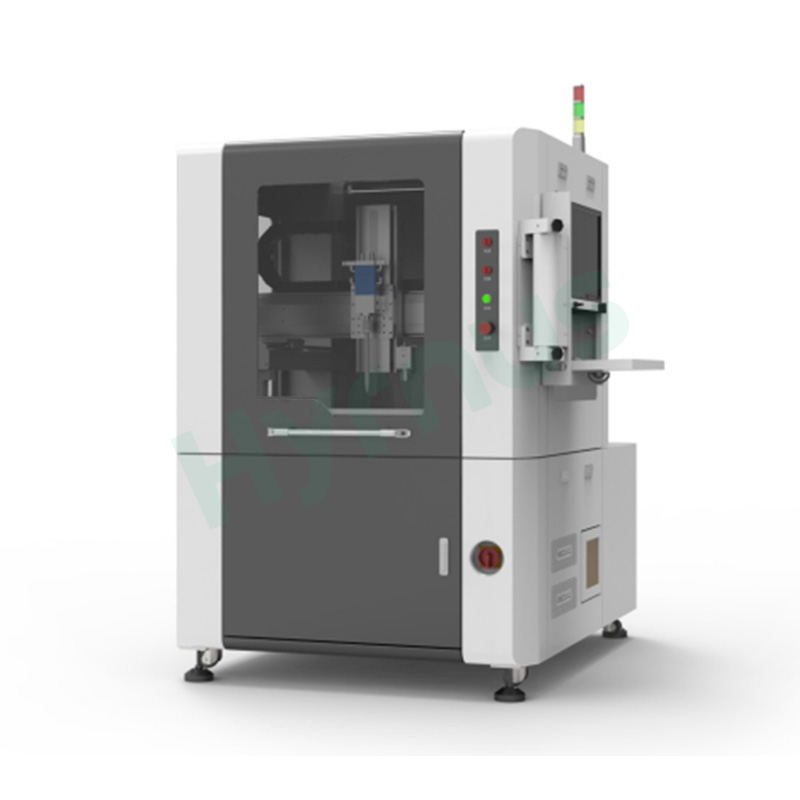

HY-TP700เครื่องจ่ายกาว Precision ABออกแบบมาเพื่อการวัด การผสม และการจ่ายกาว A/B ชนิดต่างๆ อย่างแม่นยำ มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมการผลิตแผงวงจรพิมพ์ (PCB) ชิ้นส่วนอิเล็กทรอนิกส์ อุปกรณ์เสริมยานยนต์ เครื่องใช้ไฟฟ้าขนาดเล็กในครัวเรือน ผลิตภัณฑ์แสงสว่าง ตัวกรอง และอุตสาหกรรมอื่นๆ

เครื่องจักรนี้ใช้คอมพิวเตอร์อุตสาหกรรม ระบบควบคุมการเคลื่อนที่ขั้นสูง และแขนหุ่นยนต์สามแกนความแม่นยำสูง เพื่อให้ได้เส้นทางการจ่ายวัสดุที่รวดเร็วและแม่นยำ รองรับการกำหนดสัดส่วน การผสม และการจ่ายวัสดุอัตโนมัติ พร้อมฟังก์ชันการโหลดวัสดุแบบสุญญากาศและการไล่แก๊สแบบสุญญากาศ นอกจากนี้ยังสามารถกำหนดค่าเพิ่มเติม เช่น การทำความร้อน การกวน การทำความสะอาดอัตโนมัติ และการตรวจสอบแรงดัน เพื่อให้ตรงกับความต้องการในกระบวนการผลิตกาวที่แตกต่างกัน

คุณสมบัติของผลิตภัณฑ์

แอปพลิเคชัน

*อุตสาหกรรม PCB (แผงวงจรพิมพ์)

*อุตสาหกรรมชิ้นส่วนอิเล็กทรอนิกส์

*อุตสาหกรรมแหล่งกำเนิดแสงไฟฟ้า*

*อุตสาหกรรมเครื่องใช้ไฟฟ้าขนาดเล็กในบ้าน*

*อุตสาหกรรมตัวจุดไฟ*

*อุตสาหกรรมอุปกรณ์เสริมยานยนต์

*อุตสาหกรรมเครื่องดูดฝุ่น*

*อุตสาหกรรมตัวกรอง และอื่นๆ อีกมากมาย



พารามิเตอร์อุปกรณ์

No	Cหมวดหมู่	พารามิเตอร์
1.	แบบอย่าง	HY-TP700
2.	อัตราส่วนการผสม (โดยน้ำหนัก)	65.5 : 34.5
3.	ระบบควบคุมอัตราส่วน	ปั๊มวัดปริมาณ
4.	ความแม่นยำของอัตราส่วน	±2% (อ้างอิงจาก 10 กรัม)
5.	โหมดการทำงาน	สวิตช์สตาร์ท
6.	ความแม่นยำในการจ่ายยา	±2% (อ้างอิงจาก 10 กรัม)
7.	วิธีการควบคุมการไหล	อินพุตดิจิทัล
8.	ความเร็วในการจ่าย	ปรับเปลี่ยนตามความต้องการที่แท้จริง
9.	ระบบควบคุมอัตโนมัติ	การ์ดควบคุมการเคลื่อนที่ + คอมพิวเตอร์อุตสาหกรรม + จอภาพ (อินเทอร์เฟซภาษาจีน)
10.	วิธีการบรรจุวัสดุ	ระบบดูดสุญญากาศอัตโนมัติ / การเทด้วยมือ
11.	ระบบแสดงผลอินเทอร์เฟซ	วินโดวส์ 10
12.	วิธีการทำความสะอาด	การทำความสะอาดด้วยมือ
13.	วิธีการผสม	การผสมแบบไดนามิก
14.	เวลาป้องกันการแข็งตัว	0-9999 วินาที
15.	ความหนืดที่ใช้งานได้	100 – 20,000 CPS
16.	การจ่ายอากาศ	0.5 ~ 0.7 MPa
17.	แหล่งจ่ายไฟ	380V / 220V, 50Hz
18.	ขนาดเครื่องจักร	ขนาด ยาว 1300 มม. × กว้าง 1900 มม. × สูง 2550 มม.

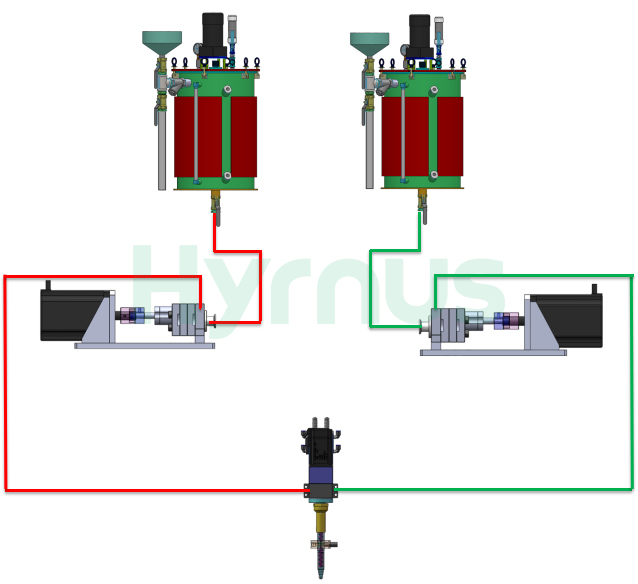

ขั้นตอนการทำงาน

No	คำอธิบาย
1	กาวสองส่วนประกอบ A และ B มีถังเก็บแยกกัน สามารถเติมกาวลงในถังได้ด้วยตนเองหรือโดยใช้ระบบสุญญากาศ ทำให้สามารถใช้งานฟังก์ชันต่างๆ เช่น การกวน การให้ความร้อน และการไล่ฟองอากาศออกจากกาวได้
2	กาวชนิดส่วนประกอบเดียวที่ผ่านกระบวนการแล้วจะไหลผ่านท่อส่งแยกกันไปยังปั๊มวัดปริมาณ A และ B ภายใต้การควบคุมของซอฟต์แวร์ กาวจะถูกส่งมาในอัตราส่วนและอัตราการไหลที่กำหนดไว้ ผ่านท่อจ่ายไปยังทางออกของวาล์วผสม
3	วาล์วผสมแบบไดนามิกจะผสมส่วนประกอบกาว A และ B เข้าด้วยกันอย่างทั่วถึงจนได้กาวที่สม่ำเสมอเพื่อการบ่มที่เหมาะสม สามารถตั้งเวลาการจ่ายกาวได้ตามพารามิเตอร์ของโปรแกรม ทำให้การใช้งานง่ายและสะดวกสบาย
4	เนื่องจากกาว A และ B ผสมกันเฉพาะภายในท่อผสมเท่านั้น อุปกรณ์ทำความสะอาดอัตโนมัติจึงจำเป็นต้องทำความสะอาดเฉพาะวาล์วและส่วนของท่อผสมเท่านั้น
