เครื่องจ่ายกาวอัตโนมัติความแม่นยำสูง ระบบจ่ายกาวแบบใช้ลม

แนะนำผลิตภัณฑ์

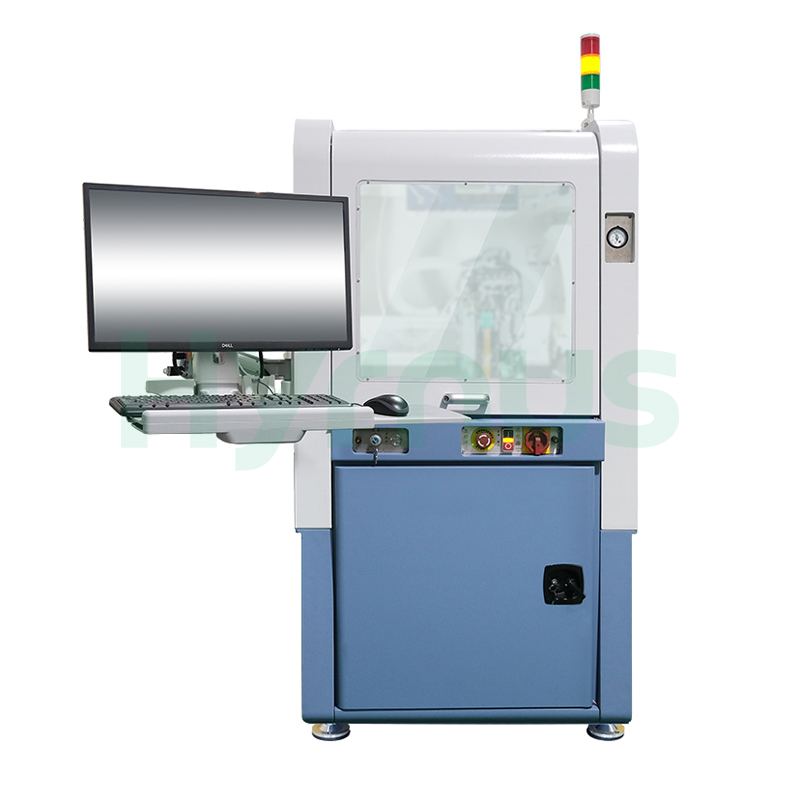

HY-DM300 เครื่องจ่ายสารแบบใช้ลมเครื่องนี้ได้รับการออกแบบมาสำหรับกระบวนการจ่ายชิ้นส่วนอิเล็กทรอนิกส์หลายชิ้นในบรรจุภัณฑ์ ใช้แพลตฟอร์มแบบโครงสร้างคานคู่เพื่อความเสถียรและความแม่นยำในการจ่าย และติดตั้งระบบกำหนดตำแหน่งด้วยภาพความแม่นยำสูงเพื่อการจัดตำแหน่งผลิตภัณฑ์ที่เชื่อถือได้ ระบบรองรับการทำงานบนสายพานลำเลียงที่มีความกว้างของตัวลำเลียงสูงสุด 150 มม. และตรงตามข้อกำหนดการจัดการข้อมูลผ่านโปรโตคอล SECS-GEM มาตรฐาน ด้วยวาล์วจ่ายแบบนิวแมติกของ Musashi ความแม่นยำในการวัดความสูงแบบอินไลน์ชนิดสัมผัสสูงถึง ±2 μm การเปลี่ยนผลิตภัณฑ์อย่างรวดเร็ว และการตั้งค่ารูปแบบการจ่ายที่ยืดหยุ่น จึงเหมาะสำหรับวงจรไฮบริด COB MCM MEMS RF และโมดูลออปโตอิเล็กทรอนิกส์

ประสิทธิภาพของอุปกรณ์

เลขที่	คุณสมบัติ
1	แท่นวางแบบแกนหมุนคู่ ช่วยให้มั่นใจได้ถึงความแม่นยำและความเสถียรในการจ่ายสาร
2	เหมาะสำหรับกระบวนการจ่ายสารหลากหลายรูปแบบ และสามารถเปลี่ยนผลิตภัณฑ์ได้อย่างรวดเร็ว
3	ฟังก์ชันการกำหนดตำแหน่งด้วยระบบวิชั่นความแม่นยำสูง
4	ตรงตามข้อกำหนดด้านการจัดการข้อมูล และรองรับโปรโตคอล SECS-GEM มาตรฐาน
5	การทำงานของสายพานลำเลียง ความกว้างของตัวลำเลียงที่ใช้งานร่วมกันได้สูงสุด 150 มม.
6	วาล์วแบบเดี่ยว Musashi วาล์วลม
7	ระบบวัดความสูงแบบอินไลน์ในตัว พร้อมเซ็นเซอร์วัดความสูงแบบสัมผัส ความแม่นยำในการวัดความสูงสูงสุดถึง ±2 μm
8	ปั๊มสุญญากาศและเครื่องอัดอากาศ (อุปกรณ์เสริม)
9	มีรูปแบบการจ่ายสารมาตรฐานทั่วไปหลายแบบ และรองรับรูปแบบการจ่ายสารแบบกำหนดเองได้



ข้อกำหนดทางเทคนิค

เลขที่	พารามิเตอร์	ข้อกำหนด
1.	ความแม่นยำในการกำหนดตำแหน่ง	±1 ไมโครเมตร
2.	เส้นผ่านศูนย์กลางเข็มจ่ายยาขั้นต่ำ	เส้นผ่านศูนย์กลาง 0.25 มม.
3.	ความสูงของราง	900 ± 20 มม.
4.	วิธีการจ่ายยา	ระบบดูดลม / วาล์วเพียโซ / วาล์วสกรู
5.	ระบบจดจำภาพ	5 ล้านพิกเซล รองรับอัลกอริธึมการจดจำหลายแบบ
6.	ช่วงควบคุมความลึก	สูงสุด 16 มม.
7.	ความแม่นยำในการวัดส่วนสูง	±5 μm/±2 ไมโครเมตร
8.	วิธีการวัดความสูง	มีการติดต่อหรือไม่ติดต่อ
9.	ขนาดตัวรับสูงสุด	210 มม. × 150 มม.
10.	รูปแบบการจ่ายยา	มีรูปแบบการจ่ายสารสำเร็จรูปทั่วไปหลายแบบ และรองรับรูปแบบการจ่ายสารแบบกำหนดเองได้
11.	แหล่งกำเนิดแสง	ไฟโคแอกเซียล, ไฟวงแหวน
12.	ระบบปฏิบัติการ	วินโดวส์ 10
13.	ความต้องการอากาศอัด	0.4-0.6 MPa, อัตราการไหล >150 ลิตร/นาที
14.	แรงดันในท่อสุญญากาศ	≤ -85 kPa
15.	ความชื้นในอากาศ	<ความชื้นสัมพัทธ์ 60%
16.	น้ำหนักสุทธิของอุปกรณ์	1.3 ตัน
17.	แรงดันไฟฟ้าขาเข้า	กระแสสลับ 220 โวลต์ ± 10%
18.	กำลังไฟฟ้าที่กำหนด	1 กิโลวัตต์
19.	ความถี่ที่กำหนด	50/60 เฮิรตซ์
20.	ขนาดพื้นที่ (กว้าง×ลึก×สูง)	970 มม. × 1570 มม. × 2040 มม.
