โซลูชันสายการผลิตบรรจุภัณฑ์เซมิคอนดักเตอร์กำลังไฟฟ้า TO252 (DPAK)

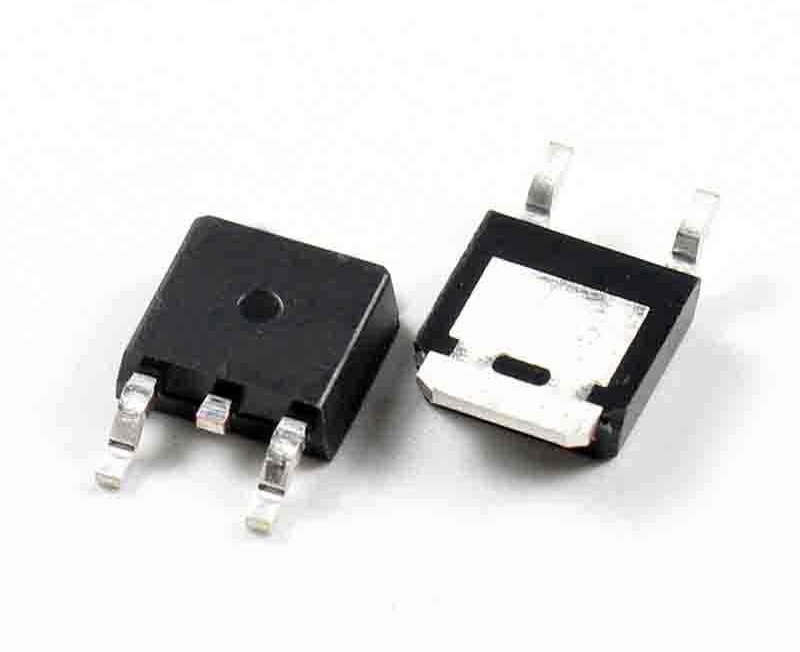

TO252 หรือที่รู้จักกันในชื่อ DPAK เป็นแพ็คเกจแบบติดตั้งบนพื้นผิว (Surface-Mount Package หรือ SMT) ที่ใช้กันอย่างแพร่หลายสำหรับอุปกรณ์เซมิคอนดักเตอร์กำลังสูง ตัวแพ็คเกจขนาดกะทัดรัดเข้ากันได้กับการประกอบแบบ SMT ในขณะที่แผ่นโลหะและโครงลวดที่เปิดโล่งช่วยให้เกิดเส้นทางการระบายความร้อนที่มีประสิทธิภาพจากชิปเซมิคอนดักเตอร์ไปยังแผงวงจรพิมพ์

เมื่อเปรียบเทียบกับแพ็คเกจจ่ายไฟแบบรูทะลุขนาดใหญ่กว่า TO252 เหมาะสมกว่าสำหรับการประกอบอัตโนมัติและการออกแบบ PCB ที่ประหยัดพื้นที่ มักถูกเลือกใช้ในงานที่มีปริมาณมากในอุตสาหกรรมอิเล็กทรอนิกส์สำหรับผู้บริโภค อิเล็กทรอนิกส์ยานยนต์ แหล่งจ่ายไฟอุตสาหกรรม และระบบพลังงานใหม่

ประโยชน์หลักของแพ็คเกจ TO252

คุณสมบัติ	ประโยชน์ด้านการผลิตและผลิตภัณฑ์
ความเข้ากันได้ของ SMT	รองรับการวางตำแหน่งอัตโนมัติและการประกอบแบบรีโฟลว์
ขนาดกะทัดรัด	ช่วยลดพื้นที่ที่ต้องการบนแผงวงจรพิมพ์ (PCB) และรองรับความหนาแน่นของชิ้นส่วนอิเล็กทรอนิกส์ได้สูงขึ้น
ประสิทธิภาพการระบายความร้อนที่ดี	ช่วยให้การถ่ายเทความร้อนมีประสิทธิภาพผ่านทางโครงลวดและแผ่นยึด
ประสิทธิภาพด้านต้นทุน	เหมาะสำหรับการผลิตในปริมาณมากด้วยโครงสร้างบรรจุภัณฑ์ที่ค่อนข้างประหยัด
ศักยภาพในการทำงานอัตโนมัติสูง	สามารถดำเนินการผ่านกระบวนการต่อเนื่องต่างๆ เช่น การติดชิ้นส่วน การเชื่อมลวด การขึ้นรูป การแปรรูป และการทดสอบ
ความน่าเชื่อถือของแอปพลิเคชัน	สามารถออกแบบเพื่อรองรับการใช้งานด้านพลังงานในระดับผู้บริโภค อุตสาหกรรม และยานยนต์ได้

การใช้งานทั่วไป

ขอบเขตการใช้งาน	ผลิตภัณฑ์ทั่วไป
เครื่องใช้ไฟฟ้าสำหรับผู้บริโภค	เครื่องชาร์จเร็ว PD, อะแดปเตอร์ และโมดูลจ่ายไฟสำหรับบ้านอัจฉริยะ
การจัดการพลังงาน	แหล่งจ่ายไฟแบบสวิตชิ่ง ตัวแปลง DC/DC และไดร์เวอร์ LED
อุปกรณ์อิเล็กทรอนิกส์ยานยนต์	ระบบจัดการแบตเตอรี่, หน่วยควบคุมอิเล็กทรอนิกส์ (ECU), ชุดขับมอเตอร์ และโมดูลพลังงานบนตัวรถ
การควบคุมอุตสาหกรรม	แหล่งจ่ายไฟอุตสาหกรรม โมดูลควบคุม และระบบขับเคลื่อน
พลังงานใหม่	ระบบกักเก็บพลังงานและแหล่งจ่ายไฟเสริมสำหรับอินเวอร์เตอร์พลังงานแสงอาทิตย์
อุปกรณ์ไฟฟ้า	ระบบ UPS และอุปกรณ์แปลงพลังงานอื่นๆ

ส่วนประกอบหลักของอุปกรณ์ TO252

1. โครงตะกั่ว

โดยทั่วไปแล้ว โครงนำไฟฟ้าจะทำจากโลหะผสมทองแดง ทำหน้าที่เป็นจุดเชื่อมต่อทางไฟฟ้า เส้นทางความร้อน และตัวรองรับทางกล ความแม่นยำของขนาด สภาพพื้นผิว คุณภาพการชุบ และความเรียบของแผ่นรองแม่พิมพ์ มีผลต่อการยึดแม่พิมพ์ การเชื่อมต่อสายไฟ การขึ้นรูป และคุณภาพการขึ้นรูปขั้นสุดท้าย

2. ชิปเซมิคอนดักเตอร์

ชิปเซมิคอนดักเตอร์ทำหน้าที่สวิตช์ การแปลงกระแส หรือควบคุมกำลังไฟฟ้า ความหนาของเวเฟอร์ คุณภาพการตัดชิป สภาพพื้นผิวของชิป และการเคลือบโลหะด้านหลังชิป ล้วนส่งผลต่อคุณภาพการยึดติดของชิป ความต้านทานความร้อน และความน่าเชื่อถือในระยะยาว

3. ลวดเชื่อม

สายเชื่อมต่อทำหน้าที่สร้างการเชื่อมต่อทางไฟฟ้าKระหว่างแผ่นรองชิปและโครงลวด สามารถเลือกใช้สายอะลูมิเนียม สายอะลูมิเนียมเส้นใหญ่ สายริบบิ้น หรือวิธีการเชื่อมต่ออื่นๆ ได้ตามความสามารถในการรับกระแสไฟฟ้า การออกแบบแผ่นรองชิป รูปทรงของวงจร และข้อกำหนดด้านความน่าเชื่อถือ

4. สารประกอบขึ้นรูป

สารหล่อขึ้นรูปให้ฉนวนไฟฟ้า ป้องกันความชื้น และปกป้องชิ้นส่วนอิเล็กทรอนิกส์และจุดเชื่อมต่อภายในจากความเสียหายทางกล การเลือกวัสดุและพารามิเตอร์การขึ้นรูปต้องประสานกันเพื่อควบคุมช่องว่าง การแยกชั้น การโก่งงอของสายไฟ ครีบระบายความร้อน และความเค้นของบรรจุภัณฑ์

ความท้าทายหลักในการออกแบบบรรจุภัณฑ์ TO252

1. คุณภาพการยึดติดของชิปและประสิทธิภาพด้านความร้อน

อุปกรณ์ TO252 สร้างความร้อนระหว่างการทำงาน ส่วนเชื่อมต่อระหว่างชิปเซมิคอนดักเตอร์และโครงลวดมีผลโดยตรงต่อความต้านทานความร้อน ประสิทธิภาพทางไฟฟ้า และความน่าเชื่อถือ กระบวนการผลิตต้องควบคุมตำแหน่งของชิป การเอียง ความหนาของรอยเชื่อม อัตราช่องว่าง การครอบคลุมของกาว การเปียกของตะกั่วบัดกรี และความแข็งแรงในการยึดติด

2. การเชื่อมต่อสายไฟที่เสถียร

อุปกรณ์ไฟฟ้าต้องการความสามารถในการนำกระแสไฟฟ้าที่สม่ำเสมอ กระบวนการเชื่อมต่อสายไฟต้องควบคุมตำแหน่งการเชื่อมต่อ แรง พลังงานอัลตราโซนิก เวลาในการเชื่อมต่อ เส้นผ่านศูนย์กลางของสายไฟ และรูปทรงของวงจรอย่างแม่นยำ พารามิเตอร์ที่ไม่เสถียรอาจทำให้เกิดการเชื่อมต่อที่ไม่แข็งแรง ความเสียหายของแผ่นรอง สายไฟหลุด วงจรผิดปกติ หรือความต้านทานไฟฟ้าเพิ่มขึ้น

3. ความสม่ำเสมอในการขึ้นรูป

กระบวนการขึ้นรูปต้องปกป้องชิ้นส่วนและจุดเชื่อมต่อสายไฟโดยไม่ทำให้เกิดการโก่งงอของสายไฟ การเติมที่ไม่สมบูรณ์ ช่องว่าง การแยกชั้น การเกิดครีบส่วนเกิน หรือการแตกร้าวของบรรจุภัณฑ์ เครื่องขึ้นรูป การออกแบบแม่พิมพ์ วัสดุขึ้นรูป สภาพการถ่ายโอน และโปรไฟล์การอบต้องเหมาะสมกับโครงสร้างของอุปกรณ์

4. ความแม่นยำในการตัดแต่งและขึ้นรูป

เนื่องจากเป็นแพ็คเกจ SMT แพ็คเกจ TO252 จึงต้องการการควบคุมรูปทรงและความเรียบของขาอย่างแม่นยำ อุปกรณ์ตัดแต่งและขึ้นรูปต้องรักษาขนาดของขาให้คงที่ ในขณะเดียวกันก็ลดรอยขรุขระ ความเครียดของแพ็คเกจ การเสียรูปของขา และการแตกร้าวของตัวแพ็คเกจให้น้อยที่สุด

5. การทดสอบและการคัดแยกขั้นสุดท้ายที่มีประสิทธิภาพ

การผลิตในปริมาณมากไม่เพียงแต่ต้องการการทดสอบทางไฟฟ้าที่แม่นยำเท่านั้น แต่ยังต้องการการป้อน การจัดวาง การสัมผัส การจัดกลุ่ม และการบันทึกข้อมูลที่เสถียรด้วย จึงต้องเลือกเครื่องมือทดสอบให้เหมาะสมกับประเภทของอุปกรณ์ เวลาในการทดสอบ จำนวนกลุ่ม อุณหภูมิที่ต้องการ และจำนวนหน่วยต่อชั่วโมง (UPH) ที่ต้องการ

6. การควบคุมต้นทุนการผลิต

ต้นทุนของบรรจุภัณฑ์มีผลโดยตรงต่อความสามารถในการแข่งขันของอุปกรณ์ การใช้ประโยชน์จากอุปกรณ์ ระบบอัตโนมัติของสายการผลิต เวลาในการเปลี่ยนงาน ผลผลิต การใช้ของสิ้นเปลือง ความต้องการในการบำรุงรักษา และประสิทธิภาพโดยรวมของอุปกรณ์ ควรได้รับการพิจารณาในการวางแผนสายการผลิต

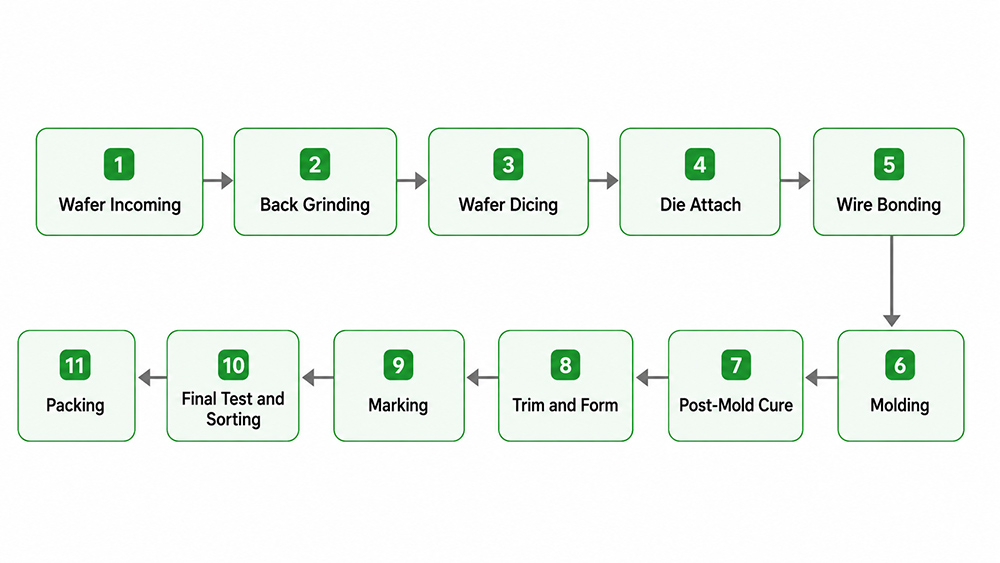

กระบวนการบรรจุภัณฑ์ TO252 ที่สมบูรณ์

1. การตรวจสอบเวเฟอร์ขาเข้า

การตรวจสอบเวเฟอร์ขาเข้าจะยืนยันรุ่นเวเฟอร์ ขนาด ความหนา สภาพภายนอก แผนผังเวเฟอร์ การจัดวางชิ้นส่วน สภาพด้านหลัง และข้อมูลล็อตการผลิต ก่อนที่จะทำการเจียรและตัดเวเฟอร์

การควบคุมกระบวนการหลัก

การระบุและการตรวจสอบย้อนกลับของเวเฟอร์
ความหนาและการบิดเบี้ยวของแผ่นเวเฟอร์เริ่มต้น
แผนผังและผังถนน
สภาพพื้นผิวและขอบ
สถานะการเคลือบโลหะหรือการเคลือบด้านหลัง

2. การเจียรด้านหลังแผ่นเวเฟอร์

การเจียรด้านหลังของแผ่นเวเฟอร์ช่วยลดความหนาของแผ่นเวเฟอร์ให้ได้ความหนาตามเป้าหมายที่กำหนดสำหรับความสูงของบรรจุภัณฑ์ ประสิทธิภาพทางความร้อน ความแข็งแรงของชิ้นส่วน และการจัดการในขั้นตอนต่อไป

การควบคุมกระบวนการหลัก

ความหนาของเวเฟอร์ขั้นสุดท้าย
ความสม่ำเสมอของความหนา
การบิดเบี้ยวของเวเฟอร์
ความหยาบของพื้นผิว
ขอบบิ่น
การทำความสะอาดและการจัดการหลังการเจียร

3. การหั่นเวเฟอร์เป็นชิ้นเล็กๆ

เลื่อยตัดแบ่งแผ่นเวเฟอร์ออกเป็นชิ้นส่วนแต่ละชิ้นตามแนวตัด คุณภาพการตัดที่คงที่นั้นจำเป็นเพื่อให้ชิ้นส่วนแต่ละชิ้นตรงกับแผ่นรองแม่พิมพ์บนโครงตะกั่วและสามารถหยิบและวางได้อย่างแม่นยำ

การควบคุมกระบวนการหลัก

ความแม่นยำในการตัด
ความสม่ำเสมอของขนาดแม่พิมพ์
การควบคุมการบิ่นและการแตกร้าว
สภาพใบมีดและแกนหมุน
ความสะอาดของพื้นผิวการตัด
แผนผังเวเฟอร์และการติดตามได

4. การประกอบแม่พิมพ์

เครื่องเชื่อมไดจะวางชิ้นส่วนเซมิคอนดักเตอร์ลงบนแผ่นกระจายความร้อนของโครงตะกั่ว TO252 อาจใช้กาวอีพ็อกซี่นำไฟฟ้า บัดกรี การเชื่อมแบบยูเทคติก หรือวิธีการยึดติดอื่น ๆ ที่มีคุณสมบัติเหมาะสม ขึ้นอยู่กับการออกแบบอุปกรณ์และข้อกำหนดด้านความร้อน

การควบคุมกระบวนการหลัก

ตำแหน่งและการหมุนของแม่พิมพ์
การเอียงลูกเต๋า
ปริมาณกาวหรือตะกั่วบัดกรี
ความหนาของชั้นยึดติด
กองกำลังจัดหา
โปรไฟล์การให้ความร้อนและการอบแห้ง
อัตราการเกิดช่องว่างและความแข็งแรงในการยึดเกาะ

อุปกรณ์ที่แนะนำ

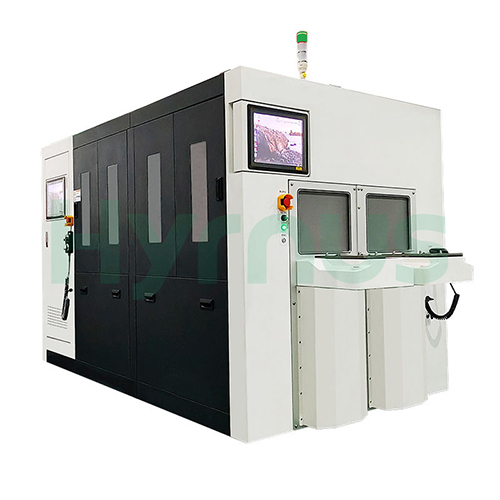

เครื่องบดเวเฟอร์
HY-WT3005 เครื่องลดความหนาเวเฟอร์อัตโนมัติความแม่นยำสูงพิเศษ

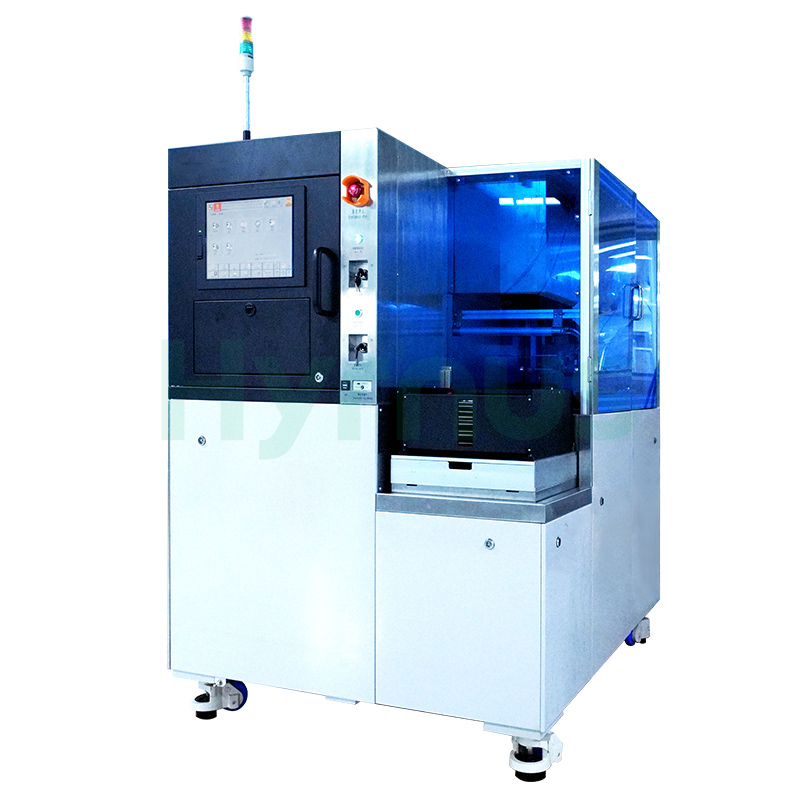

เลื่อยหั่นลูกเต๋า
เลื่อยตัดแผ่นเวเฟอร์ HY-WD1202

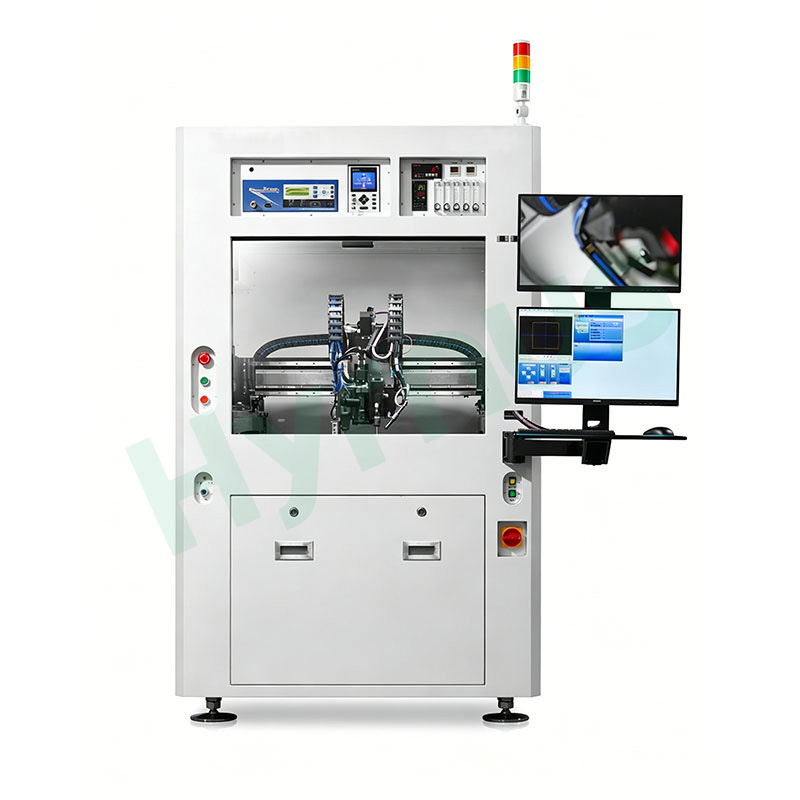

ดี ดอนเดอร์
HY-GD800 เครื่องเชื่อมชิ้นส่วนอิเล็กทรอนิกส์แบบอัตโนมัติเต็มรูปแบบ มัลติฟังก์ชั่น ความแม่นยำในการวางตำแหน่งโดยทั่วไปสามารถทำได้ถึง ±5 μm และ ±0.1° ขึ้นอยู่กับผลิตภัณฑ์ขั้นสุดท้ายและการกำหนดค่ากระบวนการ

5. การเชื่อมต่อสายไฟ

การเชื่อมต่อด้วยลวด (Wire bonding) สร้างการเชื่อมต่อทางไฟฟ้าขึ้นระหว่างแผ่นรองในชิป (die pads) และโครงลวด (lead frame) การเลือกแท่นเชื่อมต่อ (เช่น ท่อแคปิลลารีหรือลิ่ม) วัสดุของลวด เส้นผ่านศูนย์กลางของลวด ระบบอัลตราโซนิก และโปรแกรมการเชื่อมต่อ ต้องเลือกให้เหมาะสมกับโครงสร้างของอุปกรณ์

การควบคุมกระบวนการหลัก

ตำแหน่งพันธะ
แรงยึดเหนี่ยว
พลังงานอัลตราโซนิก
ช่วงเวลาแห่งความผูกพัน
เส้นผ่านศูนย์กลางลวด
ความสูงและความกว้างของห่วง
ความแข็งแรงในการดึงและคุณภาพของการยึดติด

6. การขึ้นรูป

การขึ้นรูปด้วยการถ่ายโอน (Transfer molding) จะห่อหุ้มชิ้นส่วนอิเล็กทรอนิกส์ สายไฟ และส่วนหนึ่งของโครงตะกั่วด้วยสารประกอบขึ้นรูปอีพ็อกซี กระบวนการนี้ให้ฉนวนกันความร้อน ความต้านทานต่อความชื้น และการป้องกันทางกล

การควบคุมกระบวนการหลัก

อุณหภูมิแม่พิมพ์
แรงดันและความเร็วในการถ่ายโอน
การอุดฟัน
การกวาดลวด
ช่องว่างและการเติมที่ไม่สมบูรณ์
แสงวาบและเลือดไหล
ความเสี่ยงต่อการแยกชั้น
ความเครียดของบรรจุภัณฑ์

7. การอบแห้งหลังการขึ้นรูป

หลังจากขึ้นรูปแล้ว การอบแห้งหลังการขึ้นรูปจะช่วยให้เกิดการเชื่อมโยงข้ามของสารประกอบที่ใช้ในการขึ้นรูป และทำให้คุณสมบัติทางกล ฉนวน และความต้านทานความชื้นมีความเสถียร

การควบคุมกระบวนการหลัก

อุณหภูมิการอบแห้ง
ระยะเวลาการบ่ม
วิธีการโหลด
การแบ่งแปลง
ความสม่ำเสมอของเตาอบ
การตรวจสอบย้อนกลับของกระบวนการ

8. ตัดแต่งและจัดทรง

อุปกรณ์ตัดแต่งและขึ้นรูปจะกำจัดแท่งยึดโครงตะกั่วและขึ้นรูปตะกั่วให้ได้รูปทรง TO252 ที่ต้องการสำหรับการติดตั้งแบบ SMT

การควบคุมกระบวนการหลัก

ขนาดตะกั่ว
การวางตัวในระนาบเดียวกัน
มุมการขึ้นรูป
การควบคุมครีบ
การป้องกันตัวบรรจุภัณฑ์
ความเสถียรในการป้อนและการจัดตำแหน่งแถบ

อุปกรณ์ที่แนะนำ

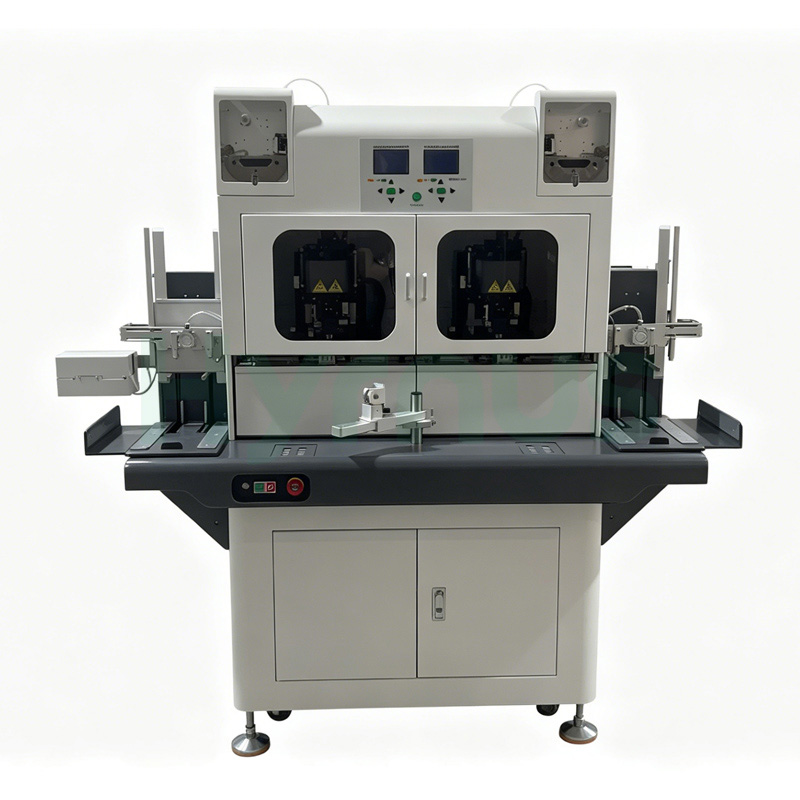

เครื่องต่อลวด
เครื่องเชื่อมลวดอลูมิเนียมหนาแบบอัลตราโซนิคอัตโนมัติ HY-HW3850

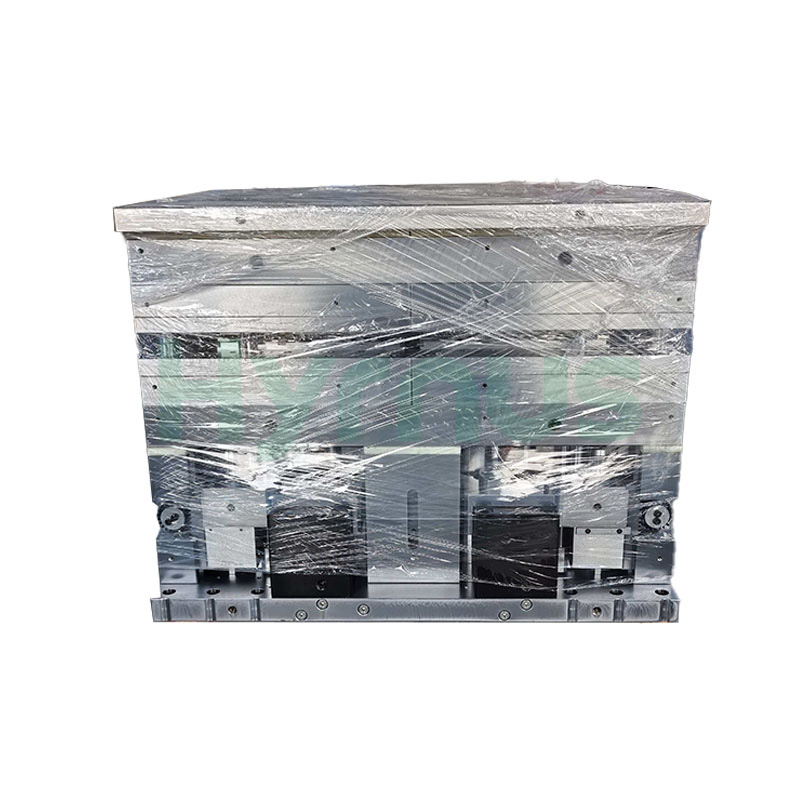

แม่พิมพ์
แม่พิมพ์ขึ้นรูป HY-PM252-6R

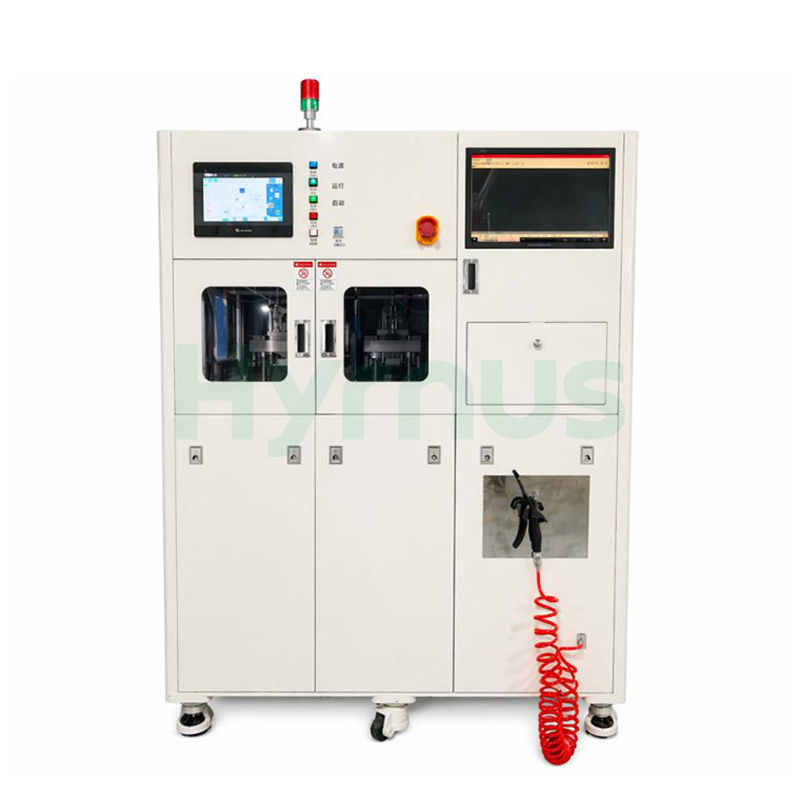

การแปรรูปอาหารและการจัดเลี้ยง
ระบบตัดแต่งและขึ้นรูปอัตโนมัติ HY-TF210

9. การทำเครื่องหมายและการตรวจสอบด้วยสายตา

ระบบการทำเครื่องหมายจะใช้ข้อมูลระบุตัวตนผลิตภัณฑ์และข้อมูลตรวจสอบย้อนกลับบนพื้นผิวบรรจุภัณฑ์ สามารถบูรณาการระบบตรวจสอบด้วยภาพเพื่อตรวจสอบตำแหน่งของเครื่องหมาย เนื้อหา ความคมชัด และลักษณะของบรรจุภัณฑ์ได้

การควบคุมกระบวนการหลัก

แบบจำลองผลิตภัณฑ์
หมายเลขชุดหรือหมายเลขล็อต
รหัสวันที่
ข้อมูลผู้ผลิต
รหัสตรวจสอบย้อนกลับ
การตรวจสอบลักษณะนิสัยและรูปลักษณ์

10. การทดสอบขั้นสุดท้ายและการจัดเรียง

เครื่องจัดการทดสอบขั้นสุดท้ายจะป้อนชิ้นงาน จัดวาง เชื่อมต่อ ทดสอบ และคัดแยกอุปกรณ์ที่เสร็จสมบูรณ์แล้วตามผลการทดสอบทางไฟฟ้า

การควบคุมกระบวนการหลัก

แรงดันพังทลาย
กระแสไฟรั่ว
ความต้านทาน
แรงดันเกณฑ์
แรงดันไปข้างหน้า
พารามิเตอร์ไฟฟ้าสถิต
พารามิเตอร์อุปกรณ์ที่ปรับแต่งเอง
การจำแนกประเภทถังและการบันทึกข้อมูล

11. การบรรจุหีบห่อ

อุปกรณ์ TO252 ที่ผ่านการรับรองจะถูกบรรจุตามข้อกำหนดการจัดการและการประกอบ SMT ของลูกค้า ข้อกำหนดด้านบรรจุภัณฑ์ควรระบุทิศทาง ปริมาณ การติดฉลาก การป้องกันความชื้น และการตรวจสอบย้อนกลับ

การควบคุมกระบวนการหลัก

การบรรจุแบบเทปและม้วน
บรรจุภัณฑ์แบบหลอดหรือถาด (ถ้ามี)
การควบคุมทิศทาง
การติดฉลากและการบันทึกหมายเลขล็อต
บรรจุภัณฑ์ป้องกันความชื้น
การตรวจสอบขั้นสุดท้ายก่อนส่งมอบ

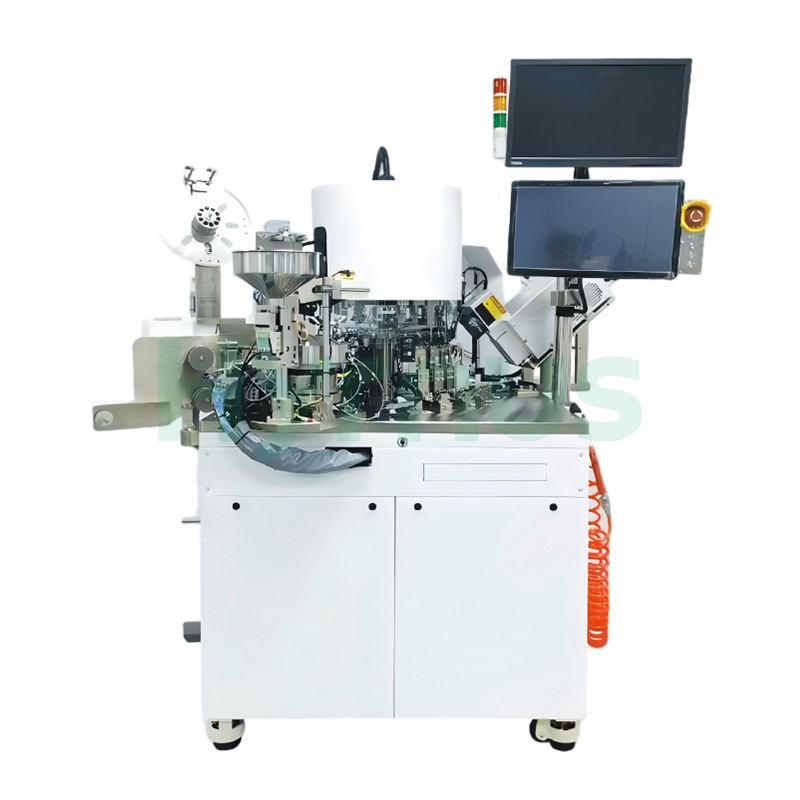

ทดสอบแฮนเดิล
เครื่องมือทดสอบป้อมปืน HY-TS980

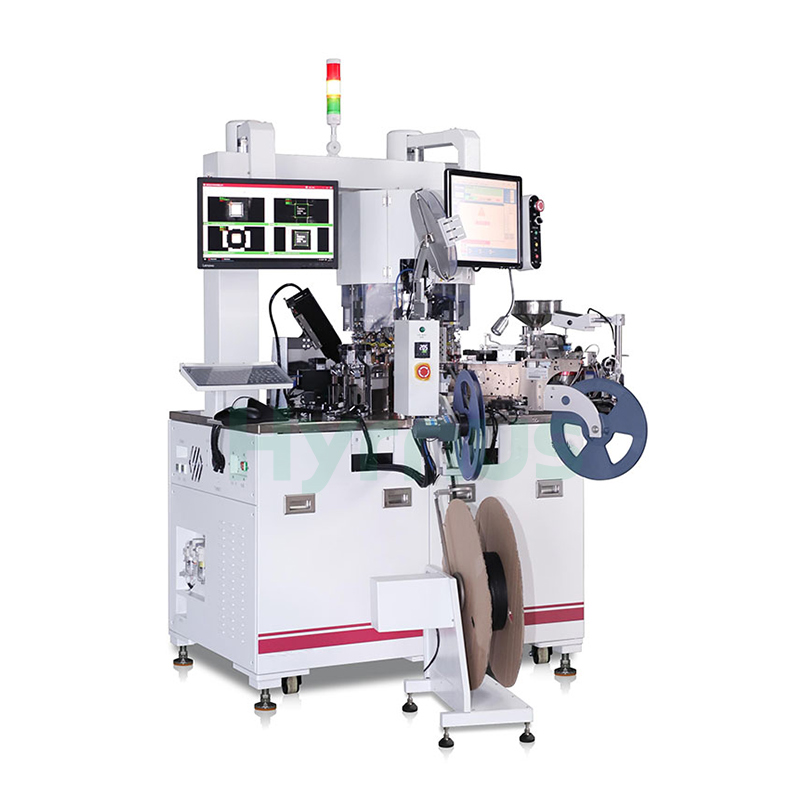

เครื่องคัดแยกป้อมปืน
ระบบบูรณาการแบบป้อมปืน HY-TH800

การกำหนดค่าอุปกรณ์ที่แนะนำ

กระบวนการ	การกำหนดค่าที่แนะนำ	หน้าที่หลัก
การเจียรด้านหลังเวเฟอร์	HY-WT3005	การลดความหนา การควบคุมความหนา การจัดแนว การทำความสะอาด และการจัดการเวเฟอร์แบบอัตโนมัติ
การหั่นเวเฟอร์	HY-WD1202	การแยกแผ่นเวเฟอร์ด้วยความแม่นยำในการตัดและการควบคุมการแตกหัก
ไดอะแพตตี้	HY-GD800	การหยิบชิ้นส่วนอิเล็กทรอนิกส์ การจัดตำแหน่งด้วยระบบภาพ การยึดติดด้วยกาวหรือการบัดกรี และการวางตำแหน่งที่มีความแม่นยำสูง
การเชื่อมต่อสายไฟ	HY-HW3850	การเชื่อมต่อทางไฟฟ้าระหว่างชิปและโครงตะกั่ว
การขึ้นรูป	HY-PM252-6R	การขึ้นรูปด้วยการถ่ายโอนและการห่อหุ้มบรรจุภัณฑ์
การอบแห้งหลังการขึ้นรูป	เตาอบบ่ม	การบ่มหลังการขึ้นรูปและการจัดการล็อตอย่างเป็นระบบ
ตัดแต่งและขึ้นรูป	HY-TF210	การตัดแต่งและขึ้นรูปขา TO252
