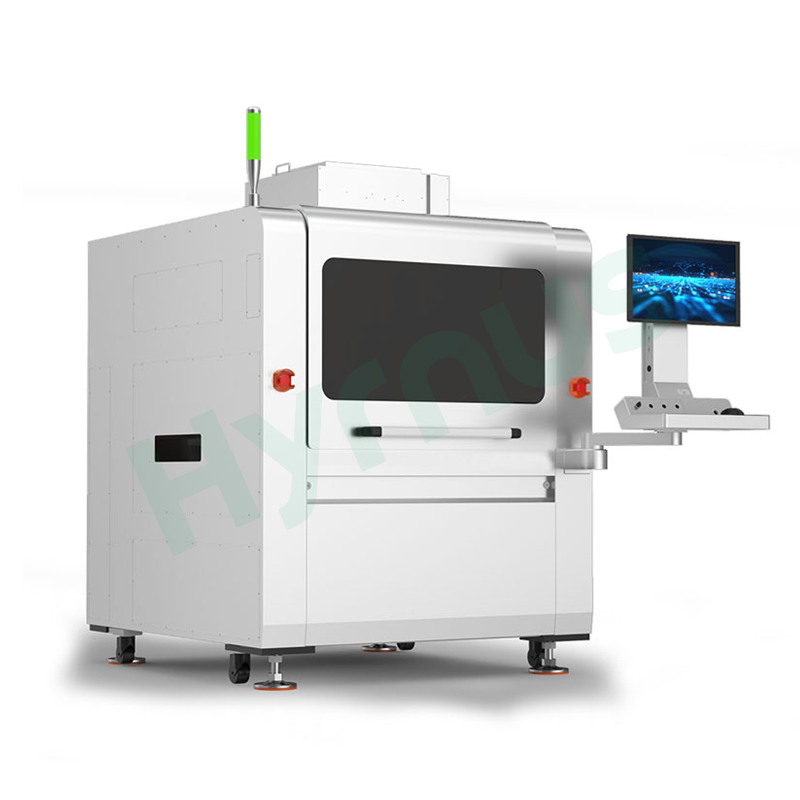

เครื่องตรวจสอบการเชื่อมต่อสายไฟและลักษณะชิปประสิทธิภาพสูง

อัลกอริทึมจุดคลาวด์ช่วยเอาชนะความท้าทายในการสร้างภาพในสถานการณ์ที่มีสายไฟไขว้กันและระยะชัดลึกมาก การตรวจสอบแบบสองโหมด 2D+3D ช่วยให้การตรวจสอบแบบ 2D ครอบคลุมข้อบกพร่องด้านรูปลักษณ์ทั้งหมด ในขณะที่การตรวจสอบแบบ 3D วัดความสูงของขดลวดได้อย่างแม่นยำ เพื่อให้เป็นไปตามมาตรฐานการตรวจสอบที่เข้มงวดสำหรับผลิตภัณฑ์ระดับไฮเอนด์ ด้วยการเก็บภาพหลายชั้นและการตัดสินข้อบกพร่องตามเปอร์เซ็นต์ความกว้างของสายไฟ ระบบจะปลดล็อกการเชื่อมโยงข้อมูลและสร้างการจัดการแบบวงปิดที่สมบูรณ์แบบของกระบวนการ “การตรวจสอบแบบเรียลไทม์ – การวิเคราะห์ที่แม่นยำ – การเพิ่มประสิทธิภาพกระบวนการ”

แหล่งกำเนิดแสง RGB หลายช่องสัญญาณ

เทคโนโลยีการหลอมรวมหลายช่องสัญญาณ

อัลกอริทึมการสกัดลวดทองคำ

การจับภาพการบินความเร็วสูง

การสังเคราะห์ภาพแบบโฟกัสลึกพิเศษ

การตรวจสอบ 3 มิติความแม่นยำสูง

การเขียนโปรแกรมโดยใช้ AI ช่วย

ผลการตรวจสอบและการตัดสินใหม่ment

คุณสมบัติของผลิตภัณฑ์

การลัดวงจรสายไฟ การต่อสายไฟผิดปกติ สายไฟขาด ลูกบอลทอง/อลูมิเนียมไม่ตรงตำแหน่ง ข้อต่อหลวม เส้นผ่านศูนย์กลางสายไฟไม่เท่ากัน

รอยขีดข่วนบนพื้นผิว, รอยบิ่น, สิ่งแปลกปลอม, คราบกาว, รอยแตก, การทำเครื่องหมายที่ไม่ชัดเจน

การเกิดออกซิเดชันของแผ่นรอง, การปนเปื้อน, ความคลาดเคลื่อนของขนาด

ช่วยแก้ปัญหาการตรวจสอบสายไฟไขว้ชั้นเดียว

รองรับอัลกอริธึมหลายชั้นและการตรวจจับข้อบกพร่องตามเปอร์เซ็นต์ความกว้างของสายไฟ

มีประสิทธิภาพเหนือกว่าเทคโนโลยีการสแกนเส้น 3 มิติแบบดั้งเดิมอย่างเห็นได้ชัด ทั้งในด้านความแม่นยำและอัตราเฟรม

รองรับการทำงานแบบออฟไลน์หรือแบบอินไลน์ในกระบวนการผลิต

อัลกอริทึมจุดคลาวด์ที่พัฒนาขึ้นเอง + เทคโนโลยีการรวมภาพที่มีความลึกชัดลึกสูงพิเศษสำหรับการตรวจสอบการเชื่อมต่อสายไฟและลักษณะของชิ้นส่วนอิเล็กทรอนิกส์ในสถานการณ์ที่มีการเชื่อมต่อสายไฟแบบไขว้และความลึกชัดลึกสูงเป็นพิเศษ

อินเทอร์เฟซแบบพกพาและใช้งานง่าย พร้อมคำแนะนำในการตั้งโปรแกรม

ข้อมูลจำเพาะหลัก

รายการ	ข้อกำหนด
ความละเอียดพิกเซล	3.2 ไมโครเมตร
ความแม่นยำในการตรวจสอบ 2 มิติ	±2 ไมโครเมตร
การตรวจสอบอย่างละเอียด	100%
การวัดความสูงของห่วง	±10 ไมโครเมตร
ความละเอียดพิกเซล 2 มิติ	2.5 ไมโครเมตร
ขอบเขตการมองเห็นแบบ 2 มิติ (FOV)	10 มม. × 10 มม.
ความละเอียดพิกเซล 3 มิติ	3.2 ไมโครเมตร
มุมมองภาพสามมิติ (FOV)	22 มม. × 22 มม.
ความชัดลึก	200 ไมโครเมตร
ขนาดผลิตภัณฑ์ที่เข้ากันได้	50~300 มม. (ยาว) × 50~300 มม. (กว้าง) × 0.1~30 มม. (สูง)

ข้อกำหนดพารามิเตอร์

รายการ	พารามิเตอร์
ชื่ออุปกรณ์	เครื่องตรวจสอบด้วยสายตาสำหรับการเชื่อมต่อลวดและแม่พิมพ์
แบบอย่าง	HY-BI300P
ความแม่นยำ 2 มิติ/3 มิติ	2D: 2.5 µm
	3 มิติ: 3.2 ไมโครเมตร
ขอบเขตการมองเห็น	2 มิติ: 10 มม. × 10 มม.
	ขนาด 3 มิติ: 22 มม. × 22 มม.
ข้อบกพร่องของรอยเชื่อมบัดกรีที่ตรวจจับได้	ความกว้างของตำหนิ ≥ 3 พิกเซล, ความคมชัด ≥ 30 บิต: ไม่มีรอยเชื่อม, การเยื้องของรอยเชื่อม, ขนาดของรอยเชื่อม, ความหนาของรอยเชื่อม, ตำหนิรูปทรงกลมคล้ายลูกกอล์ฟ
ข้อบกพร่องของสายไฟที่ตรวจจับได้	ความกว้างของข้อบกพร่อง ≥ 3 พิกเซล, ความคมชัด ≥ 30 บิต: สายไฟผิด, สายไฟขาด, สายไฟหัก, สายไฟเบี้ยว (คดเคี้ยว), การเชื่อมต่อใหม่, สายไฟหย่อน (แนวนอน), สายไฟเชื่อมต่อกัน, สายไฟส่วนเกิน, สายไฟหย่อน (แนวตั้ง), ความสูงของห่วงสายไฟ, ระยะห่างของสายไฟไขว้
ข้อบกพร่องของแม่พิมพ์ที่ตรวจจับได้	ข้อบกพร่องที่มีความกว้าง ≥ 3 พิกเซล, ความคมชัด ≥ 30 บิต: การบิ่นของชิ้นส่วน, การหมุนของชิ้นส่วน, ชิ้นส่วนหายไป, รอยแตกของชิ้นส่วน, คราบหมึก, การเลื่อนตำแหน่งของชิ้นส่วน, รอยขีดข่วน, การปนเปื้อนของวัสดุแปลกปลอม, การเคลือบด้วยอีพ็อกซี่, การเอียงของชิ้นส่วน
ขนาดของวัสดุรองรับ	50~300 มม. (ยาว) × 50~300 มม. (กว้าง) × 0.1~30 มม. (สูง)
ขนาดของอุปกรณ์	1400 × 1550 × 1750 มม.
น้ำหนัก	1500 กก. ± 5%
ระดับกำลังไฟ	2.5 กิโลวัตต์

รายการตรวจสอบ

สายไฟขาด	บอนด์หายตัวไป	รอยขีดข่วน	การไม่ตรงแนว / การเบี่ยงเบนเชิงมุม
การรวมสายไฟ	การวางตำแหน่งแผ่นยึดไม่ตรงกัน	การแตก	กาวเงิน/อีพ็อกซี่ล้น
การยุบตัวของสายไฟ	เส้นผ่านศูนย์กลางลูกบอลที่ผิดปกติ	ออกซิเดชัน	การหั่น
ประกายไฟผิดปกติ	ข้อบกพร่องด้านลักษณะของชิป	การปนเปื้อน	ชิปหายไป
