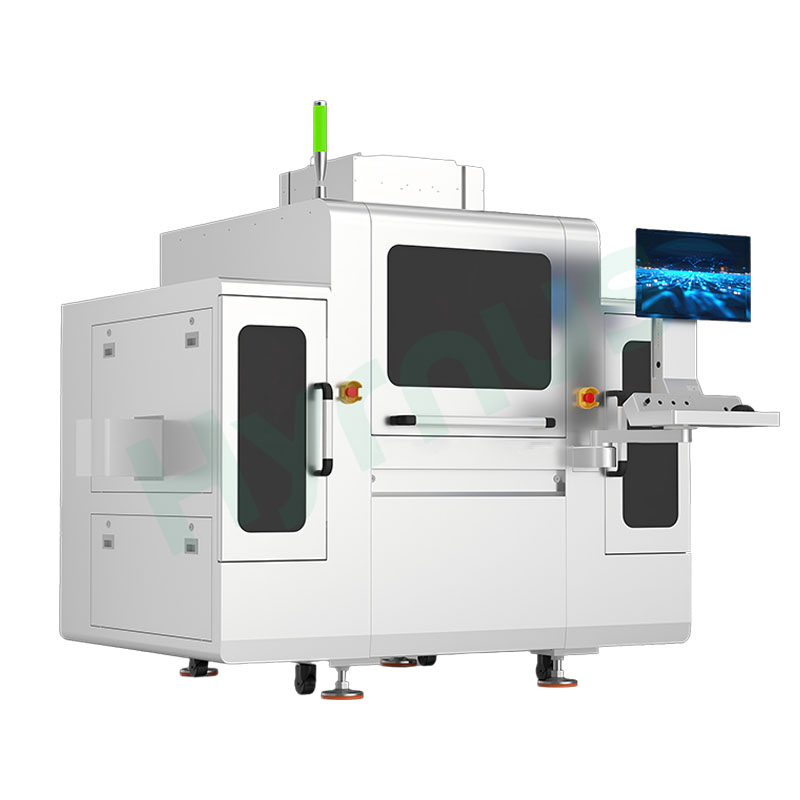

อุปกรณ์ตรวจสอบ AOI สำหรับการใช้งานบรรจุภัณฑ์เซมิคอนดักเตอร์

HY-BI300R Aoi Testเป็นแพลตฟอร์มตรวจสอบ AOI แบบบูรณาการ 2D+3D ขั้นสูงที่ออกแบบมาสำหรับงานบรรจุภัณฑ์เซมิคอนดักเตอร์ระดับไฮเอนด์ โดยผสมผสานการตรวจสอบการเชื่อมต่อสายไฟและพื้นผิวของชิปเข้ากับความสามารถในการวัด 3 มิติที่ไวต่อความสูง

  • ยี่ห้อ :

    HYRNUS
  • หมายเลขสินค้า :

    HY-BI300R
  • สั่งซื้อขั้นต่ำ (MOQ) :

    1 Set
  • การรับประกัน :

    One-Year Warranty and Lifetime Maintenance
  • การชำระเงิน :

    T/T
  • ระยะเวลานำส่ง :

    7-35 Days
  • แหล่งที่มาของผลิตภัณฑ์ :

    China
  • อุปกรณ์ตรวจสอบ AOI สำหรับการใช้งานบรรจุภัณฑ์เซมิคอนดักเตอร์

    แนะนำผลิตภัณฑ์

    การตรวจสอบ AOI HY-BI300Rตรวจจับข้อบกพร่องในการเชื่อมต่อสายไฟได้อย่างครบถ้วน ไม่ว่าจะเป็นการขาด การเชื่อมต่อไม่สมบูรณ์ การเบี่ยงเบน การลัดวงจรข้ามสาย การหย่อน การเบี่ยงเบนความสูงของลูป และความแปรผันของระยะห่าง รวมถึงข้อบกพร่องบนพื้นผิวของชิป เช่น การบิ่น รอยขีดข่วน การปนเปื้อน การเคลือบด้วยอีพ็อกซี และการเอียงของชิป พร้อมทั้งเพิ่มฟังก์ชัน 3 มิติที่สำคัญสำหรับการวัดความสูงของลูกบอลทองคำ รูปทรงเรขาคณิตของลูปสายไฟ และการประเมินการบิดเบี้ยวของพื้นผิว HY-BI300R สร้างขึ้นจากเทคโนโลยีที่จดสิทธิบัตร 85 รายการ พร้อมการปรับปรุงอัลกอริธึมหลักอย่างต่อเนื่อง ให้ความละเอียด 3.2 ไมโครเมตรทั้งในโหมด 2 มิติและ 3 มิติ ด้วยความแม่นยำในการวัดความสูงของลูป ±10 ไมโครเมตร และครอบคลุมการตรวจสอบ 100% อัลกอริธึมจุดคลาวด์ที่เป็นกรรมสิทธิ์ การรวมภาพที่มีความลึกของภาพสูงเป็นพิเศษ และการส่องสว่างหลายช่องสัญญาณ ช่วยให้สามารถตรวจจับข้อบกพร่องได้อย่างน่าเชื่อถือบนการเชื่อมต่อที่ซับซ้อนและมีความหนาแน่นสูง การเขียนโปรแกรมด้วย AI ช่วยลดความซับซ้อนในการสร้างสูตร ในขณะที่การตัดสินใหม่แบบเรียลไทม์และการตรวจสอบย้อนกลับข้อมูลแบบวงปิดช่วยขับเคลื่อนการเพิ่มประสิทธิภาพกระบวนการอย่างต่อเนื่อง ระบบตรวจสอบนี้รองรับทั้งการกำหนดค่าแบบออฟไลน์และแบบอินไลน์ พร้อมการบูรณาการกับสายการผลิตอย่างราบรื่น มอบความแม่นยำ ความเสถียร และข้อมูลอัจฉริยะที่จำเป็นสำหรับอุปกรณ์อิเล็กทรอนิกส์ยานยนต์ อุปกรณ์ออปติคอล และสภาพแวดล้อมการผลิตเซมิคอนดักเตอร์ที่มีความน่าเชื่อถือสูง

    สถานการณ์การใช้งาน

     อัปเกรดด้วยฟังก์ชัน 3 มิติ โดยอิงจากการตรวจสอบแบบ 2 มิติ

     เหมาะสำหรับสายการผลิตที่มีคุณสมบัติไวต่อความสูง เช่น ความสูงของลูกบอลทองคำ ความสูงของห่วงลวด และการบิดเบี้ยวของอุปกรณ์

    คุณสมบัติหลักของอัลกอริทึมและประสิทธิภาพ

    อัลกอริทึมจุดคลาวด์ช่วยเอาชนะความยากลำบากในการสร้างภาพในสถานการณ์ที่มีสายไฟไขว้กันและระยะชัดลึกมาก การตรวจสอบแบบบูรณาการ 2 มิติและ 3 มิติ ตรงตามมาตรฐานการตรวจสอบที่เข้มงวดของผลิตภัณฑ์ระดับไฮเอนด์ ด้วยการเก็บภาพหลายชั้นและการตัดสินข้อบกพร่องตามเปอร์เซ็นต์ความกว้างของสายไฟ ระบบจะปลดล็อกการเชื่อมโยงข้อมูลและสร้างการจัดการแบบวงปิดเต็มรูปแบบของ "การตรวจสอบแบบเรียลไทม์ – การวิเคราะห์ที่แม่นยำ – การเพิ่มประสิทธิภาพกระบวนการ"

    แหล่งกำเนิดแสง RGB หลายช่องสัญญาณ

    เทคโนโลยีการหลอมรวมหลายช่องสัญญาณoptical inspection equipment

    อัลกอริทึมการสกัดลวดทองคำ


    การจับภาพการบินความเร็วสูง

    การสังเคราะห์ภาพแบบโฟกัสลึกพิเศษaoi test

    การตรวจสอบ 3 มิติความแม่นยำสูง


    การเขียนโปรแกรมโดยใช้ AI ช่วยautomated optical inspection


    ผลการตรวจสอบและการตัดสินใหม่mเอ็นท์aoi machine

    คุณสมบัติของผลิตภัณฑ์

    การลัดวงจรสายไฟ การต่อสายไฟผิดปกติ สายไฟขาด ลูกบอลทอง/อลูมิเนียมไม่ตรงตำแหน่ง ข้อต่อหลวม เส้นผ่านศูนย์กลางสายไฟไม่เท่ากัน

    รอยขีดข่วนบนพื้นผิว, รอยบิ่น, สิ่งแปลกปลอม, คราบกาว, รอยแตก, การทำเครื่องหมายที่ไม่ชัดเจน

    การเกิดออกซิเดชันของแผ่นรอง, การปนเปื้อน, ความคลาดเคลื่อนของขนาด

    ช่วยแก้ปัญหาการตรวจสอบสายไฟไขว้ชั้นเดียว

    รองรับอัลกอริธึมหลายชั้นและการตรวจจับข้อบกพร่องตามเปอร์เซ็นต์ความกว้างของสายไฟ

    มีประสิทธิภาพเหนือกว่าเทคโนโลยีการสแกนเส้น 3 มิติแบบดั้งเดิมอย่างเห็นได้ชัด ทั้งในด้านความแม่นยำและอัตราเฟรม

    รองรับการทำงานแบบออฟไลน์หรือแบบอินไลน์ในกระบวนการผลิต

    อัลกอริทึมจุดคลาวด์ที่พัฒนาขึ้นเอง + เทคโนโลยีการรวมภาพที่มีความลึกชัดลึกสูงพิเศษสำหรับการตรวจสอบการเชื่อมต่อสายไฟและลักษณะของชิ้นส่วนอิเล็กทรอนิกส์ในสถานการณ์ที่มีการเชื่อมต่อสายไฟแบบไขว้และความลึกชัดลึกสูงเป็นพิเศษ

    อินเทอร์เฟซแบบพกพาและใช้งานง่าย พร้อมคำแนะนำในการตั้งโปรแกรม
    ข้อมูลจำเพาะหลัก
    รายการข้อกำหนด
    ความแม่นยำของพิกเซล 2 มิติ3.2 ไมโครเมตร
    ขอบเขตการมองเห็น (FOV)22 มม. × 22 มม.
    ความชัดลึก200 ไมโครเมตร
    ขนาดผลิตภัณฑ์ที่เข้ากันได้50–300 มม. (ยาว) × 50–100 มม. (กว้าง) × 0.1–30 มม. (สูง)
    ขนาดแม็กกาซีนที่เข้ากันได้60–310 มม. (ยาว) × 60–110 มม. (กว้าง) × 110–170 มม. (สูง)
    ความแม่นยำในการตรวจสอบ 2 มิติ±2 ไมโครเมตร
    การตรวจสอบอย่างละเอียด100%
    ความแม่นยำในการวัดความสูงของห่วง±10 ไมโครเมตร
    ข้อกำหนดพารามิเตอร์
    รายการข้อกำหนด
    ชื่ออุปกรณ์เครื่องตรวจสอบลักษณะการเชื่อมต่อสายไฟและชิป
    รุ่นอุปกรณ์ / รุ่นHY-BI300R
    ความแม่นยำ 2 มิติ/3 มิติ2 มิติ: 3.2 ไมโครเมตร 3 มิติ: 3.2 ไมโครเมตร
    ขอบเขตการมองเห็น (FOV)22 มม. × 22 มม.
    ข้อบกพร่องของพันธะที่ตรวจจับได้ความกว้างของข้อบกพร่อง ≥ 3 พิกเซล, ความคมชัด ≥ 30 บิต: ไม่มีรอยเชื่อม, การเยื้องของรอยเชื่อม, ขนาดของรอยเชื่อม, ความหนาของรอยเชื่อม, ลูกกอล์ฟ
    ข้อบกพร่องของสายไฟที่ตรวจจับได้ความกว้างของข้อบกพร่อง ≥ 3 พิกเซล, ความคมชัด ≥ 30 บิต: สายไฟวางผิดตำแหน่ง, สายไฟขาด, สายไฟหัก, สายไฟเบี้ยว (เป็นห่วงคดเคี้ยว), การเชื่อมต่อใหม่, สายไฟหย่อน, สายไฟเชื่อมติดกัน, ปลายสายไฟเกิน, สายไฟแนวตั้ง, ความสูงของห่วง, ระยะห่างระหว่างสายไฟ
    ข้อบกพร่องของชิปที่ตรวจจับได้ข้อบกพร่องที่มีความกว้าง ≥ 3 พิกเซล และความคมชัด ≥ 30 บิต ได้แก่ ชิปบิ่น ชิปหมุน ชิปหาย รอยแตก/ขอบบิ่น คราบหมึก การเบี่ยงเบน รอยขีดข่วน การปนเปื้อนของวัสดุแปลกปลอม การเคลือบด้วยอีพ็อกซี่ การเอียงของชิป
    ขนาดของวัสดุรองรับ50–300 มม. (ยาว) × 50–100 มม. (กว้าง) × 0.1–30 มม. (สูง)
    ขนาดซองใส่แม็กกาซีนที่เข้ากันได้60–310 มม. (ยาว) × 60–110 มม. (กว้าง) × 110–170 มม. (สูง)
    ขนาดของอุปกรณ์2322 × 1300 × 1700 มม.
    น้ำหนัก1500 กก. ± 5%
    การใช้พลังงาน2.5 กิโลวัตต์

    รายการตรวจสอบ

    สายไฟขาด

    บอนด์หายตัวไป

    รอยขีดข่วน

    การไม่ตรงแนว / การเบี่ยงเบนเชิงมุม

    การรวมสายไฟ

    การวางตำแหน่งแผ่นยึดไม่ตรงกัน

    การแตก

    กาวเงิน/อีพ็อกซี่ล้น

    การยุบตัวของสายไฟ

    เส้นผ่านศูนย์กลางลูกบอลที่ผิดปกติ

    ออกซิเดชัน

    การหั่น

    ประกายไฟผิดปกติ

    ข้อบกพร่องด้านลักษณะของชิป

    การปนเปื้อน

    ชิปหายไป

    รายละเอียดสินค้า

    aoi inspection machineคำถามที่พบบ่อย

    ระบบ AOI ของคุณสามารถตรวจจับข้อบกพร่องอะไรได้บ้าง?

    ระบบของเราตรวจจับข้อบกพร่องในการเชื่อมต่อสายไฟ รวมถึงการขาด การเชื่อมต่อไม่สมบูรณ์ การลัดวงจรของสายไฟ การเบี่ยงเบนของลูกบอล การเชื่อมต่อที่ไม่สมบูรณ์ และส่วนโค้งที่ผิดปกติ ตลอดจนข้อบกพร่องบนพื้นผิวของชิป เช่น รอยขีดข่วน การบิ่น การปนเปื้อน รอยแตก และคราบกาว HY-BI300R เพิ่มการวัดแบบ 3 มิติสำหรับความสูงของลูกบอล รูปทรงของลูปสายไฟ และการบิดเบี้ยวของวัสดุรองรับ

    คุณจัดการกับการตรวจสอบสายไฟไขว้และภูมิประเทศที่ซับซ้อนอย่างไร?

    อัลกอริทึมจุดคลาวด์ที่เป็นกรรมสิทธิ์ ผสานกับเทคโนโลยีการรวมภาพที่มีความลึกชัดสูงพิเศษ และการเก็บภาพหลายชั้น ช่วยเอาชนะความท้าทายจากสายไฟไขว้และความลึกชัดสูง ระบบไฟ RGB หลายช่องสัญญาณช่วยให้ตรวจจับข้อบกพร่องได้อย่างน่าเชื่อถือบนวงจรเชื่อมต่อที่ซับซ้อนและหนาแน่น

    อุปกรณ์นี้สามารถบูรณาการเข้ากับสายการผลิตที่มีอยู่ของฉันได้หรือไม่?

    ใช่แล้ว ทั้งสองรุ่นรองรับการทำงานแบบออฟไลน์โดยอิสระ หรือการบูรณาการเข้ากับกระบวนการเชื่อมต่อชิป การเชื่อมต่อสายไฟ และการแยกชิ้นส่วน การตั้งโปรแกรมแบบมีคำแนะนำและการตั้งค่าด้วย AI ช่วยให้สร้างสูตรการทำงานได้อย่างรวดเร็วและนำเวิร์กโฟลว์ไปใช้ได้อย่างราบรื่น

    ฉันจะได้รับผลตอบแทนจากการลงทุน (ROI) เท่าไรจากการนำระบบ AOI นี้ไปใช้?

    การตรวจสอบอย่างละเอียด 100% ด้วยความแม่นยำ ±2 μm ช่วยลดภาระงานตรวจสอบด้วยมือ ตรวจจับข้อบกพร่องได้ตั้งแต่เนิ่นๆ เพื่อป้องกันการสูญเสียผลผลิตในขั้นตอนต่อไป และให้ข้อมูลการตรวจสอบย้อนกลับของข้อมูลการผลิตเพื่อการเพิ่มประสิทธิภาพกระบวนการอย่างต่อเนื่อง ซึ่งส่งผลโดยตรงต่อผลผลิตในครั้งแรกที่สูงขึ้น ต้นทุนของเสียที่ลดลง และความมั่นใจของลูกค้าที่เพิ่มขึ้นในผลิตภัณฑ์ที่มีความน่าเชื่อถือสูงสำหรับอุตสาหกรรมยานยนต์และอุตสาหกรรมทั่วไป
