เครื่องมือทดสอบ IC คืออะไร? กระบวนการทดสอบ การจัดการ และการคัดแยก IC อธิบายไว้แล้ว
June 24, 2026
ประสบการณ์กว่า 12 ปีในด้านการเชื่อมชิ้นส่วนอิเล็กทรอนิกส์ (Die Bonding), การเชื่อมลวด (Wire Bonding), การขึ้นรูป (Molding) และระบบอัตโนมัติในการบรรจุภัณฑ์ IC มุ่งเน้นการช่วยเหลือผู้ผลิตในการปรับปรุงผลผลิตด้านการบรรจุภัณฑ์และประสิทธิภาพการผลิต
เดวิด เฉิน - ที่ปรึกษาด้านเทคนิค | โซลูชันด้านบรรจุภัณฑ์เซมิคอนดักเตอร์
- บทบาทของการทดสอบ การจัดการ และการคัดแยก
- วิธีการทำงานของเซลล์ทดสอบ IC ทั่วไป
- ความแตกต่างระหว่างการคัดแยกเวเฟอร์และการทดสอบขั้นสุดท้าย

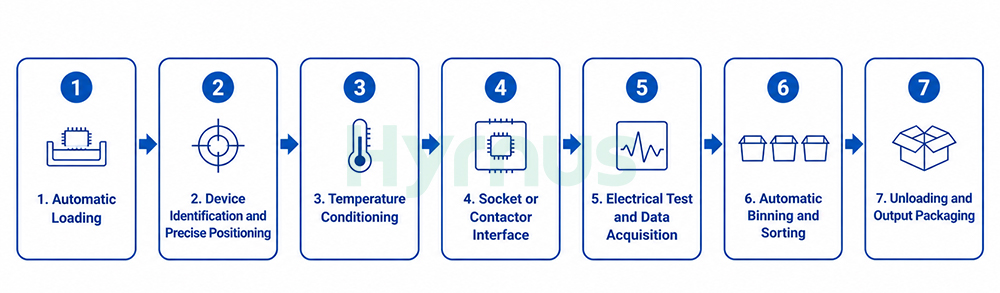

- กระบวนการทำงานทั้งหมด
- รายการทดสอบทั่วไป
- ประเภทหลักของตัวจัดการการทดสอบ
| ภาคเรียน | หน้าที่หลัก | งานทั่วไป |
| การทดสอบ | ตรวจสอบประสิทธิภาพทางไฟฟ้าและการทำงานของอุปกรณ์ | ประมวลผลสัญญาณไฟฟ้า วัดค่าพารามิเตอร์ ดำเนินการตามรูปแบบการทำงาน และกำหนดผลลัพธ์ว่าผ่านหรือไม่ผ่าน |
| การจัดการ | เคลื่อนย้ายและจัดวางอุปกรณ์ต่างๆ ตลอดกระบวนการทดสอบ | การโหลด การตรวจจับทิศทาง การถ่ายโอน การปรับสภาพอุณหภูมิ การเสียบซ็อกเก็ต การควบคุมหน้าสัมผัส และการถอดโหลด |
| การเรียงลำดับ | จำแนกประเภทอุปกรณ์ตามผลการทดสอบ | การแยกผลผ่าน/ไม่ผ่าน การประเมินประสิทธิภาพ การจัดกลุ่มตามพารามิเตอร์ และกลุ่มผลลัพธ์ที่กำหนดเองโดยลูกค้า |
- อุปกรณ์ทดสอบอัตโนมัติ (ATE): สร้างกระแสไฟฟ้า วัดการตอบสนองของอุปกรณ์ และดำเนินการตามโปรแกรมทดสอบ
- ตัวจัดการการทดสอบ: ขนถ่าย จัดวาง ปรับอุณหภูมิ และคัดแยกอุปกรณ์
- ซ็อกเก็ตทดสอบหรือคอนแทคเตอร์: ทำหน้าที่เป็นส่วนเชื่อมต่อทางไฟฟ้าKระหว่างอุปกรณ์ที่บรรจุอยู่ในแพ็คเกจกับแผงโหลดหรือระบบทดสอบ
- ซอฟต์แวร์ควบคุมและข้อมูล: ประสานงานอุปกรณ์ บันทึกผลลัพธ์ จัดการคำจำกัดความของถังเก็บ และสนับสนุนการตรวจสอบย้อนกลับ
| รายการ | การคัดแยกเวเฟอร์ | การทดสอบครั้งสุดท้าย |
| วัตถุทดสอบ | แม่พิมพ์แต่ละชิ้นก่อนการแยกและบรรจุภัณฑ์ | ไอซีแบบบรรจุภัณฑ์หรืออุปกรณ์เซมิคอนดักเตอร์แบบแยกชิ้น |
| อุปกรณ์ขนถ่ายหลัก | เครื่องตรวจสอบเวเฟอร์ / ระบบคัดแยกเวเฟอร์ | ตัวจัดการทดสอบ IC |
| อินเทอร์เฟซไฟฟ้า | การ์ดตรวจสอบสัมผัสกับแผ่นรองหรือปุ่มของแม่พิมพ์ | ซ็อกเก็ตทดสอบหรือคอนแทคเตอร์สัมผัสกับสายไฟ ลูกบอล หรือแผ่นรองของชุดอุปกรณ์ |
| วัตถุประสงค์หลัก | ระบุชิ้นส่วนที่ใช้งานได้ดีและสร้างแผนผังเวเฟอร์ก่อนทำการบรรจุภัณฑ์ | ตรวจสอบประสิทธิภาพทางไฟฟ้าหลังการบรรจุภัณฑ์และจำแนกประเภทอุปกรณ์ที่ผลิตเสร็จแล้ว |
| ผลลัพธ์ทั่วไป | ข้อมูลแผนที่เวเฟอร์และข้อมูลการทดสอบระดับได | ภาชนะบรรจุที่ผ่าน/ไม่ผ่าน เกรดประสิทธิภาพ และผลผลิตที่บรรจุในถาด หลอด หรือเทป |
- การทดสอบวงจรเปิดและวงจรลัด
- การทดสอบกระแสรั่วไหล
- การวัดแรงดันและกระแสไฟฟ้าในการทำงาน
- การทดสอบพารามิเตอร์แบบคงที่ เช่น แรงดันเกณฑ์หรือความต้านทานขณะเปิด
- การทดสอบพารามิเตอร์แบบไดนามิก เช่น ความเร็วในการสลับ การกำหนดเวลา และการตอบสนองความถี่
- การทดสอบการทำงานโดยใช้รูปแบบการทดสอบเฉพาะอุปกรณ์
- การทดสอบที่อุณหภูมิห้อง อุณหภูมิสูง หรืออุณหภูมิต่ำ ตามความจำเป็น
| ประเภทอุปกรณ์ | การใช้งานทั่วไป |
| ตัวจัดการทดสอบการหยิบและวาง | ไอซีแบบติดตั้งบนถาด อุปกรณ์ยานยนต์ อุปกรณ์ไฟฟ้า และแพ็คเกจแบบผสมที่ต้องการการจัดการที่ยืดหยุ่น |
| ตัวจัดการทดสอบป้อมปืน | การทดสอบและการคัดแยกไอซีขนาดเล็กและแพ็คเกจเซมิคอนดักเตอร์แบบแยกชิ้นด้วยความเร็วสูง |
| เครื่องจัดการทดสอบแบบป้อนด้วยแรงโน้มถ่วง | อุปกรณ์ป้อนผ่านท่อที่มีโครงสร้างบรรจุภัณฑ์เหมาะสมสำหรับการขนส่งโดยอาศัยแรงโน้มถ่วง |
| ตัวจัดการการทดสอบแถบ | อุปกรณ์ได้รับการทดสอบในรูปแบบแถบก่อนแยกชิ้น |
| ตัวจัดการการทดสอบในเทป | การทดสอบทางไฟฟ้าแบบครบวงจร การคัดแยก และการส่งออกไปยังเทปและรีล |
| เครื่องตรวจสอบเวเฟอร์ / ระบบคัดแยกเวเฟอร์ | การทดสอบทางไฟฟ้าของชิ้นส่วนอิเล็กทรอนิกส์ระดับเวเฟอร์ก่อนการบรรจุ |
| ตัวจัดการเฟรมฟิล์มหรือเฟรมเปล่า | ชิ้นส่วนอิเล็กทรอนิกส์แบบแยกชิ้น อุปกรณ์ WLCSP และผลิตภัณฑ์อื่นๆ ที่ไม่ได้บรรจุหีบห่อหรือติดตั้งบนเฟรม |

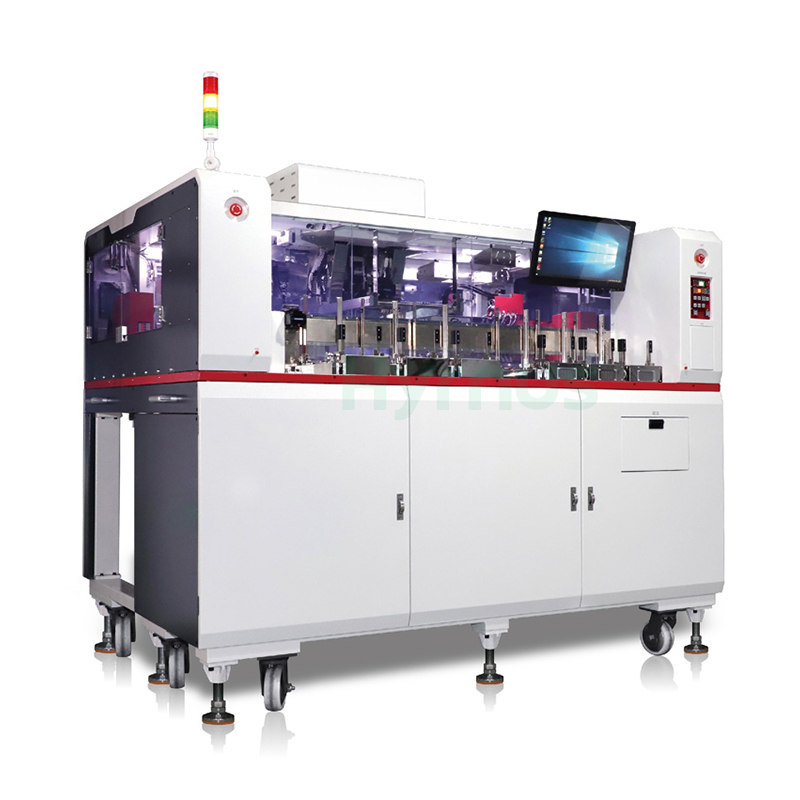

ด้ามจับทดสอบการหยิบและวาง
ด้ามจับทดสอบแบบหยิบและวาง HY-PS308 เหมาะสำหรับการทดสอบและคัดแยกผลิตภัณฑ์ เช่น MSOP, QFN, DFN, LQFP, LGA, BGA และ CSP

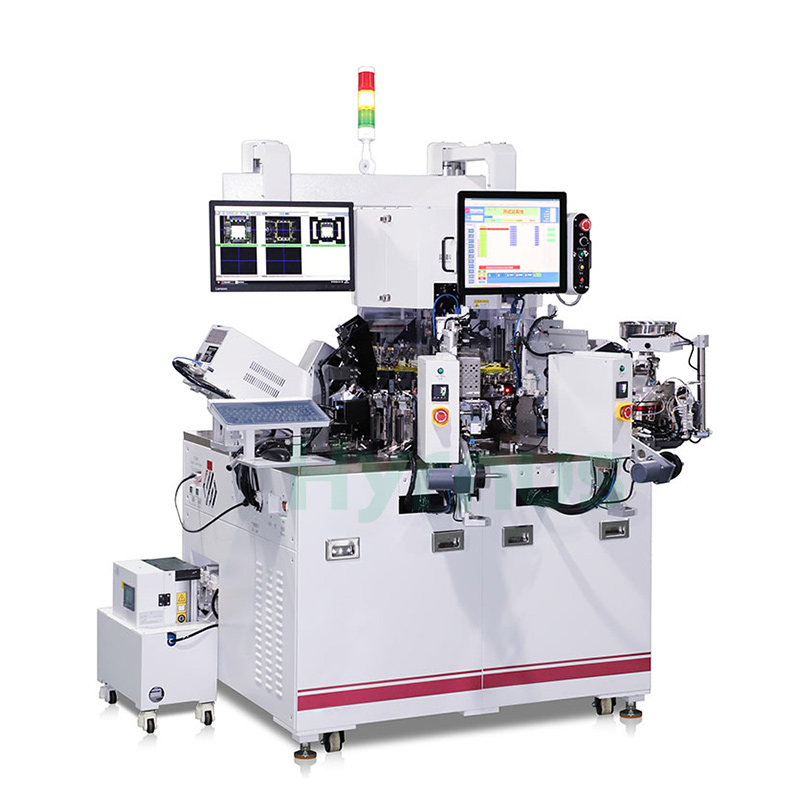

ด้ามจับทดสอบป้อมปืน
ด้ามจับทดสอบแบบหมุน HY-TS936H ออกแบบมาสำหรับอุปกรณ์แยกชิ้นและไอซีที่ต้องการการทดสอบที่อุณหภูมิสูง เหมาะสำหรับบรรจุภัณฑ์ประเภทต่างๆ เช่น PDFN, DFN, MSOP, SOT, SOP, SOD, TO เป็นต้น เอสเอ็มเอ, SMB, SMC เป็นต้น

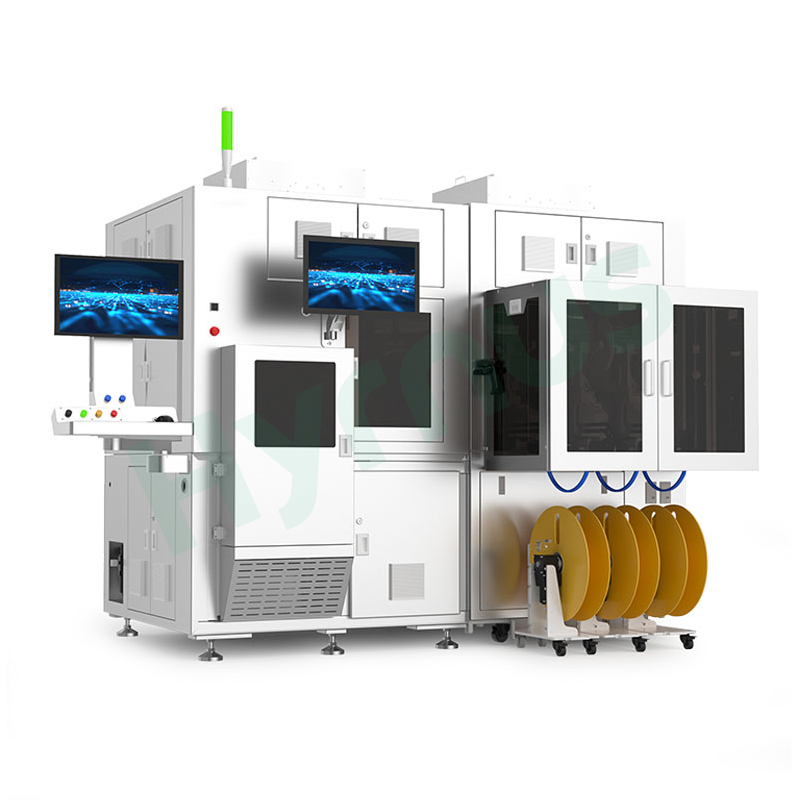

ระบบคัดแยกเวเฟอร์
HY-WS600 Series ได้รับการออกแบบมาโดยเฉพาะสำหรับงานคัดแยกชิ้นส่วนระดับเวเฟอร์ โดยผสานรวมการตรวจสอบระดับเวเฟอร์ การคัดแยกความแม่นยำสูง การโหลด/ขนถ่ายอัตโนมัติ และการตรวจสอบย้อนกลับข้อมูลไว้ในระบบเดียว
